8 commutatore diretto di strato 2 del commutatore di Gigabit Ethernet del porto con 4 porti della fibra di SFP
Introduzione
IM-FS480GW è il commutatore di Gigabit Ethernet del porto di 10/100/1000 Mbps 8, operante il ℃ temperature-40 + al ℃ 85, input di potere doppio di ampia tensione di sostegno, gestione di web di sostegno, soddisfa le richieste industriali di grado della protezione IP40 e del grado di contabilità elettromagnetica, installazione della ferrovia di BACCANO, passaggio con la certificazione ambientale pericolosa e rispondere alle norme del CE e del FCC. La progettazione industriale affidabile del grado ha potuto accertarsi dell'esercizio continuo e stabile del sistema di automazione.
Caratteristiche fondamentali

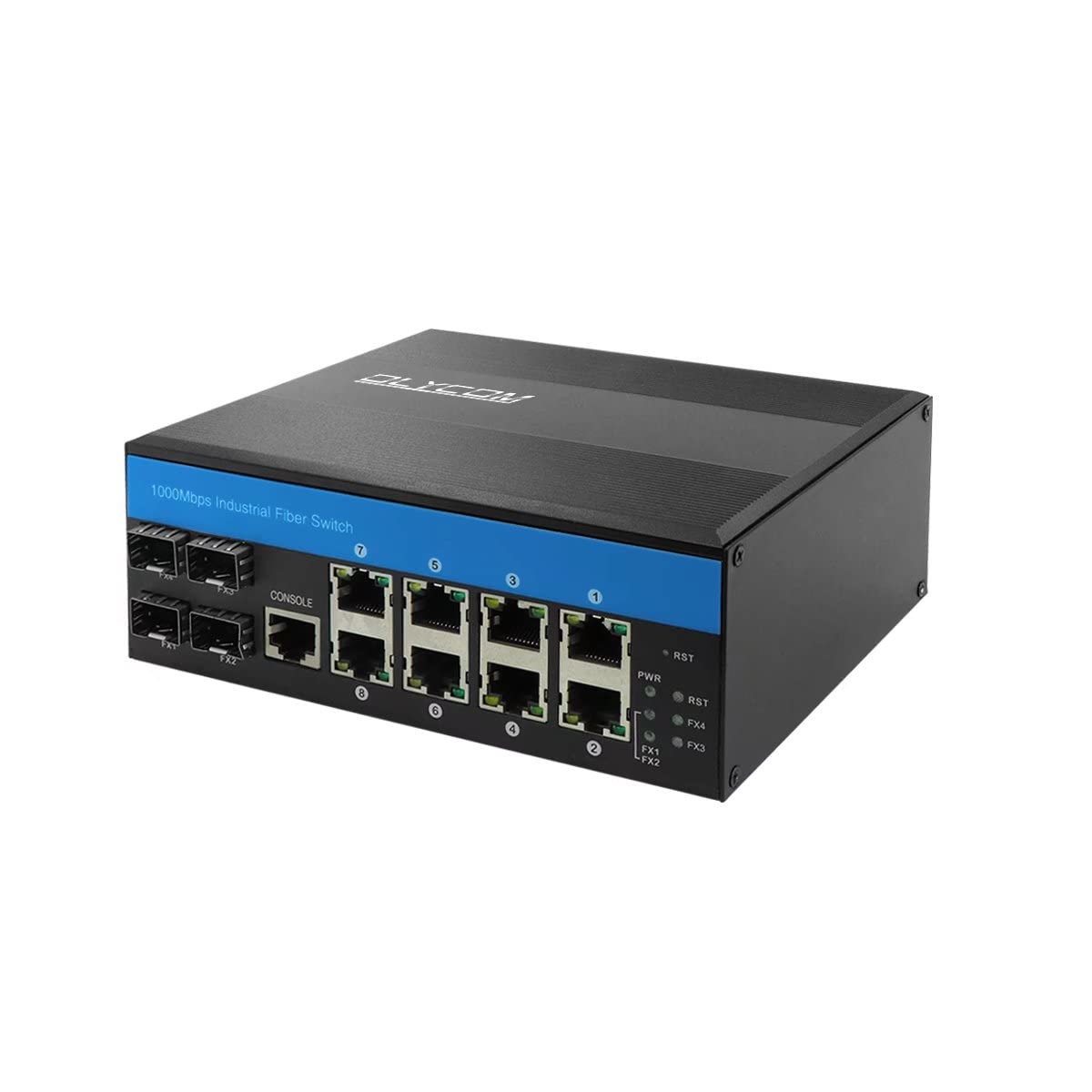

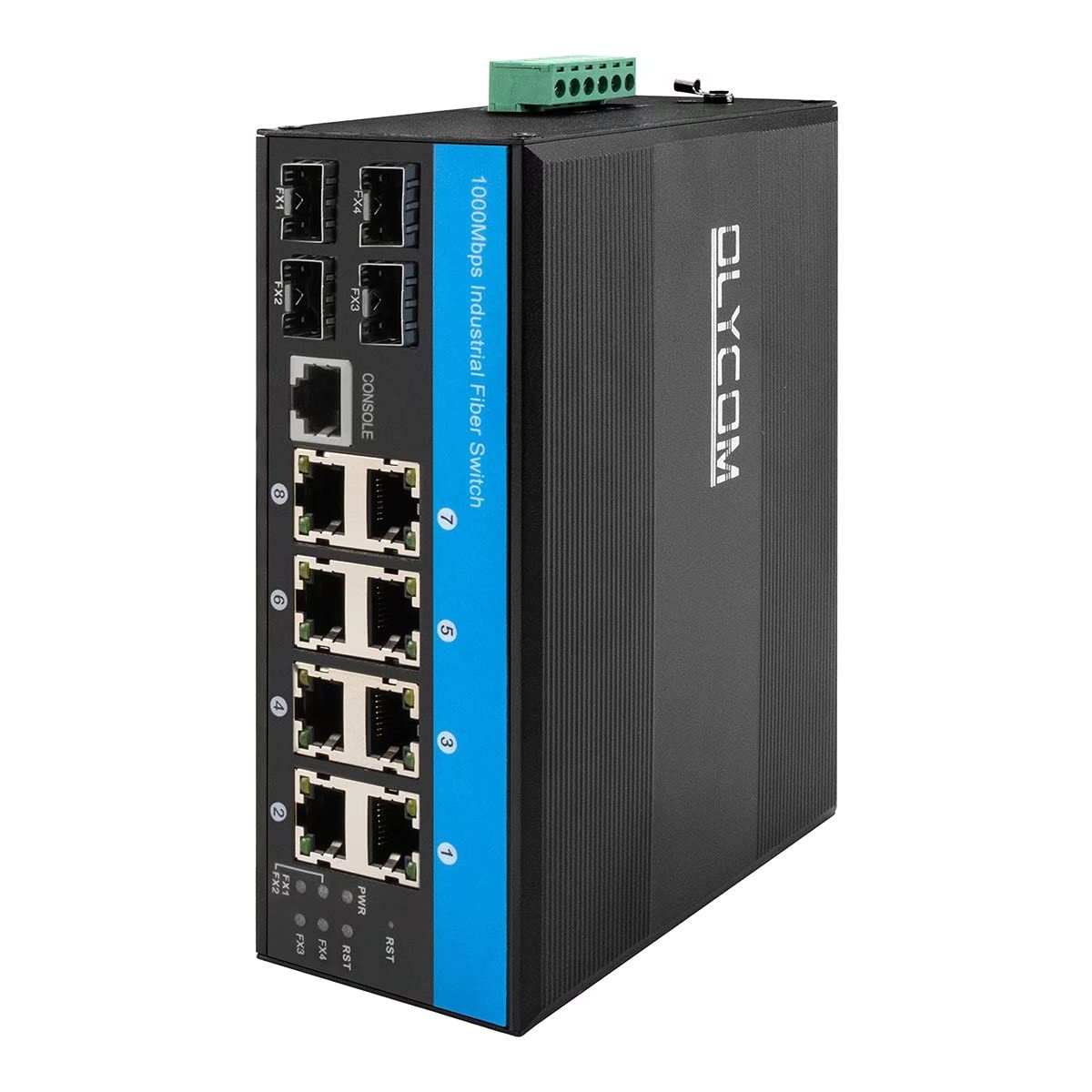

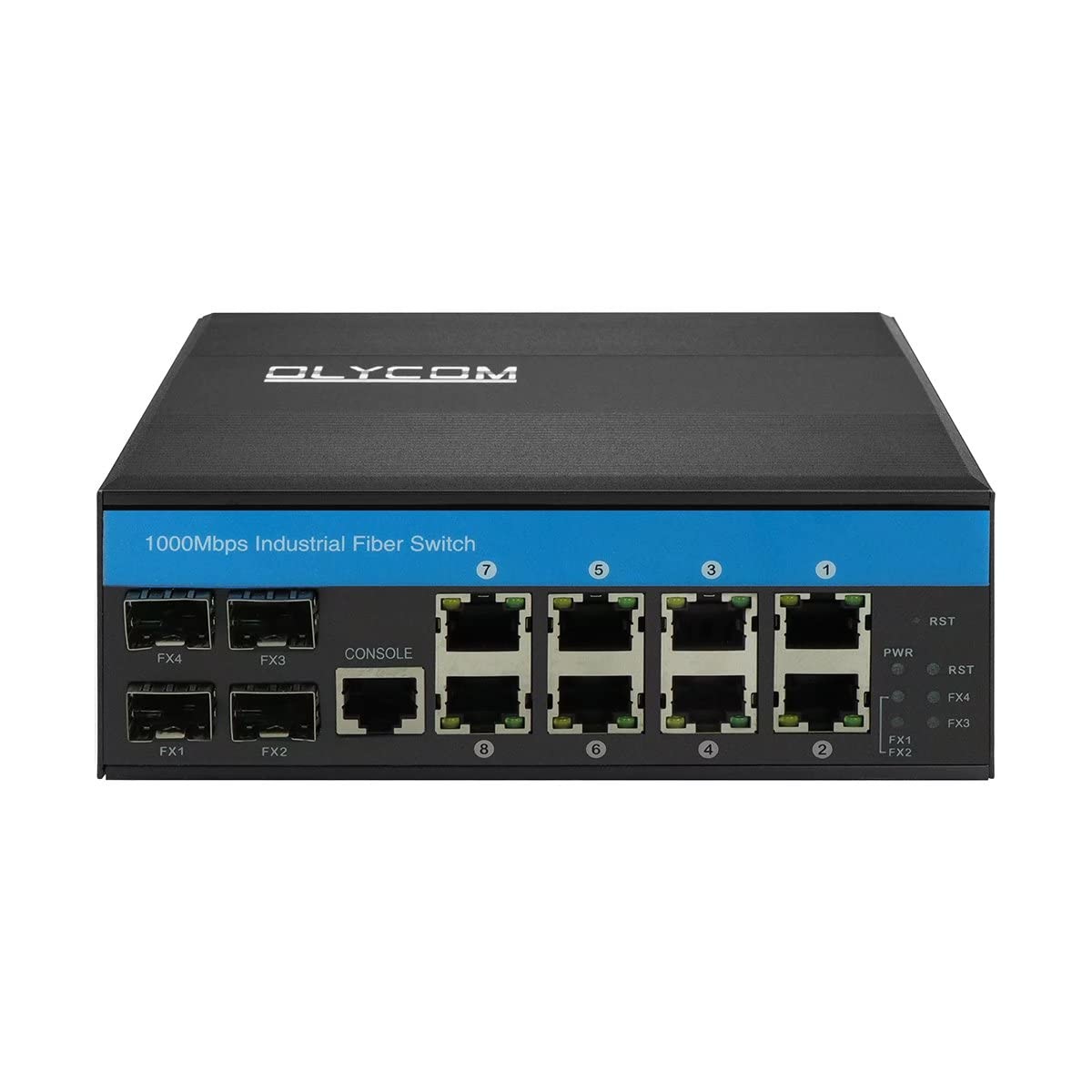

8 porti dipercezione di x 10/100/1000Mbps TX RJ45
4 porti della fibra di x 1000Mbps SFP
Sostenga la diagnosi del cavo e può individuare il punto dell'errore
La gestione di sostegno IEEE802.3az EEE (Ethernet di ottimo rendimento), ottimizza il consumo di energia

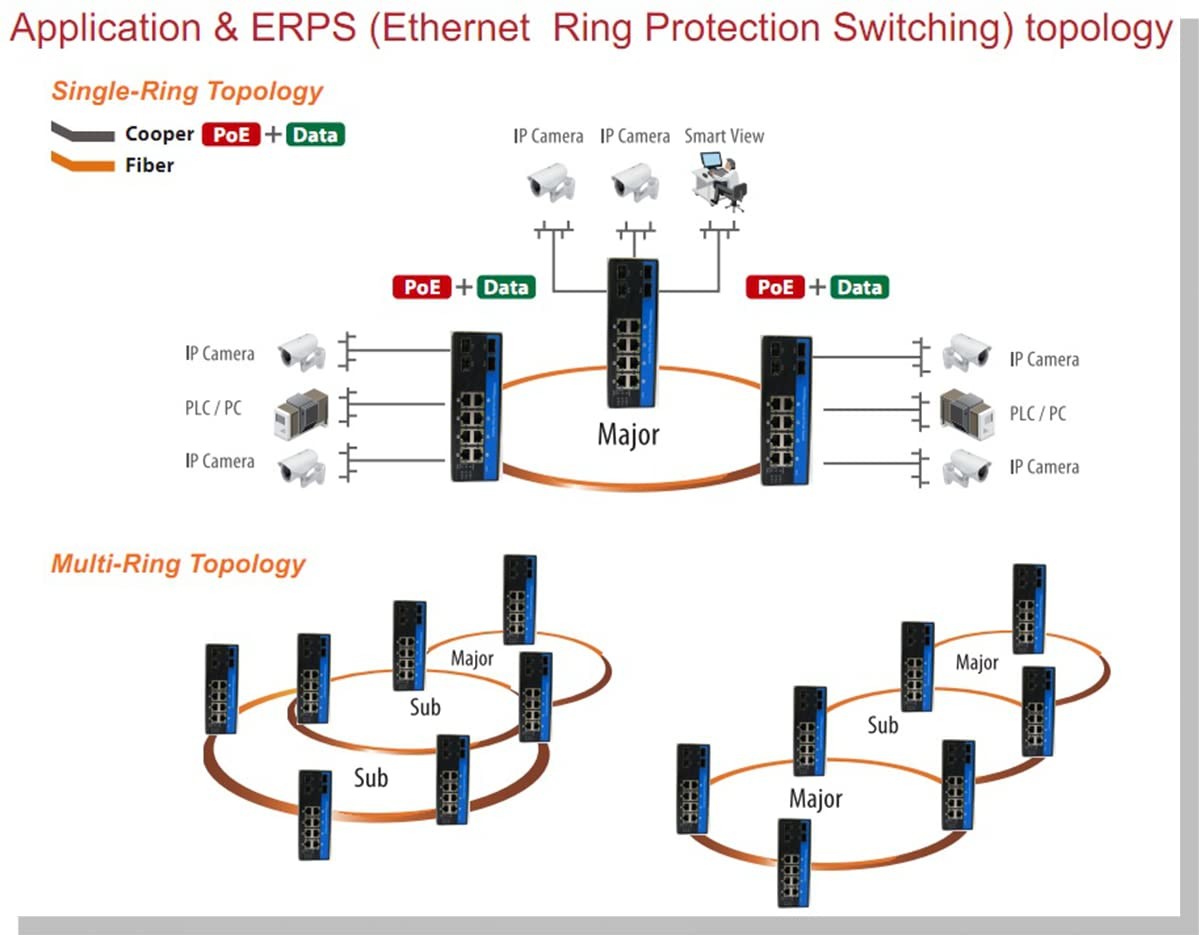

Supporto STP, RSTP, MSTP, anello di protezione di Ethernet di ITU-T G.8032 (EPR)
Supporto Qos, classificazione di trasporto Qos, Cos, controllo di larghezza di banda (direzione) dell'ingresso/uscita, soppressione della tempesta, servizi differenziati
Il supporto IEEE802.1q VLAN, porto di VLAN, ha basato il mackintosh VLAN, sottorete VLAN, protocollo VLAN, convertito di VLAN, MVR del IP
Aggregazione dinamica di collegamento di sostegno IEEE802.3ad LACP, aggregazione statica di collegamento
Supporto IGMP/MLD V1/V2/V3 curiosante, modulazione di filtrazione di IGMP, ricerca di IGMP
Rapporto dell'agente di sostegno IGMP, curiosare di MLD
Sicurezza: sulla base di porto e del mackintosh IEEE802.1X, RAGGIO, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Supporto Cisco® come il CLI, gestione di web, SNMP v1/v2c/v3, telnet
L'aggiornamento software di sostegno via TFTP ed il HTTP, ridondanza dei firmware impedisce venire a mancare di aggiornamento
Cliente di DHCP di sostegno/relè/opzione curiosante/curiosante 82 di opzione 82/Relay
Supporto RMON, MIB II, immagine di specchio, registro eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL del telnet di sostegno IPV6.
Spectification
Nome di prodotto | Commutatore di Gigabit Ethernet di 8 porti (4F+8TP) |
Modello no. | IM-FS480GW |
Porto |
4 porto di x 1000Mpbs SFP MP: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km; Millimetro: 1310nm, 2Km; 8 x10/100/1000M UTP RJ45 (automatico-percezione di sostegno MDI/MDIX) |
Norma | IEEE 802,3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
IDENTIFICAZIONE DI VLAND | 4096 |
Struttura enorme | 9.6KB |
MAC Address Table Size | 8K |
Caratteristiche di commutazione |
Tipo di trasmissione: stoccaggio e di andata Larghezza di banda di sistema: 40Gbps (inceppamento di non traffico) |
Media della rete |
10BaseT: CAT3, CAT4, twisted pair non-schermato CAT5 (≤100m) 100/1000BASE-TX: CAT5 o twisted pair schermato di cui sopra (≤100m) Porto di SFP, distanza di trasmissione: 20Km, 40Km, 60Km, 80Km, 100Km |
LED | Potere, rete, fibra |
Alimentazione elettrica |

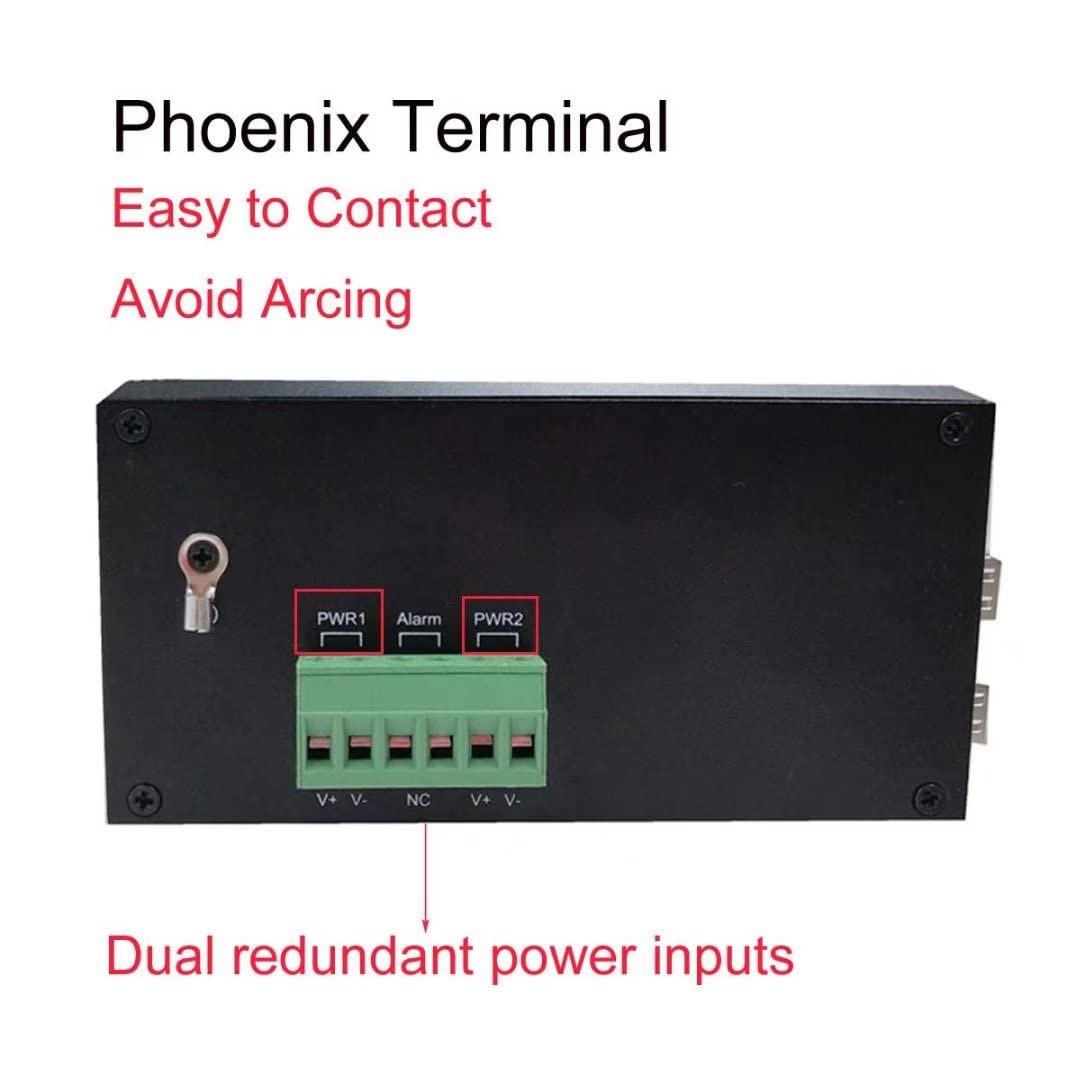

Tensione in ingresso: CC 9-36V; Potere a vuoto: 5W; Collegamento inverso: supporto |
Ambiente | Impiegati lavoranti: - 40°~ 85°C; Impiegati di stoccaggio: - 40°~ 85°C; Umidità di lavoro: 10%~90%, senza condensazione; Umidità di stoccaggio: 10%~95%, senza condensazione |
Standard industriali |
EMI: Classe A, classe A di sottoparte B della parte 15 del FCC dell'en 55022 SME: Livello 3, Livello 3, Livello 3, Livello 3, Livello 3, en 61000-4-8 dell'en 61000-4-2 (ESD) dell'en 61000-4-3 (RS) dell'en 61000-4-4 (EFT) dell'en 61000-4-5 (impulso) dell'en 61000-4-6 (CS); Disciplina del traffico: NEMA-TS2; Vibrazione: IEC 60068-2-6; Caduta libera: IEC 60068-2-32; Scossa: IEC 60068-2-27; Traffico ferroviario: En 50121-4 |
Sicurezza | Segno del CE, commerciale; CE/LVD EN60950 |
Informazioni meccaniche |

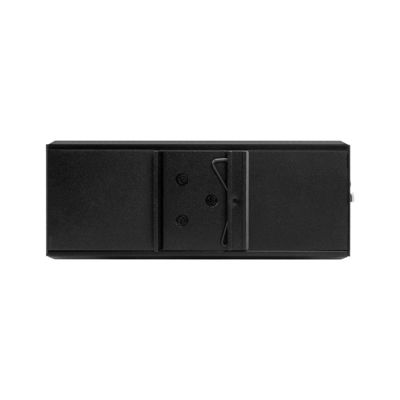

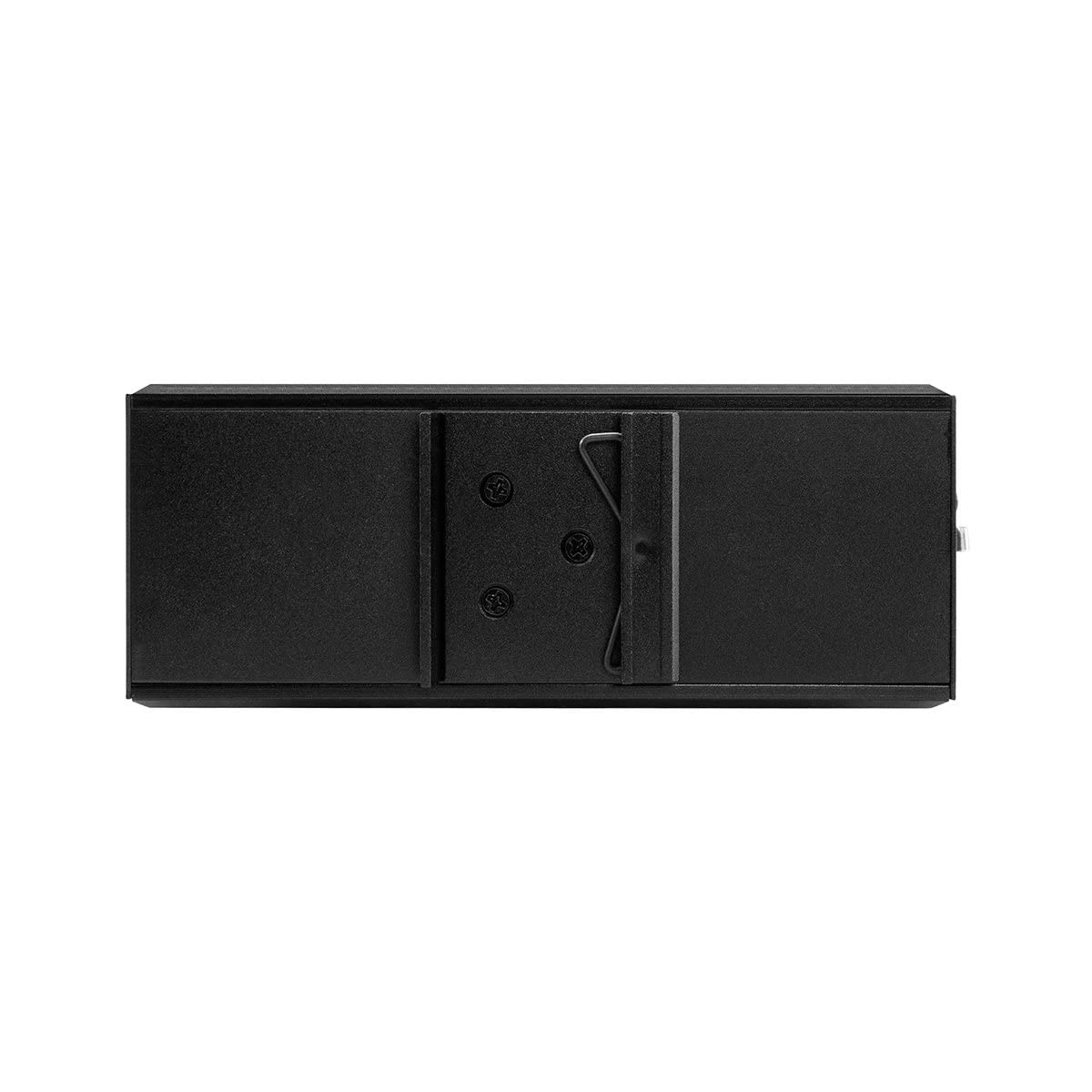

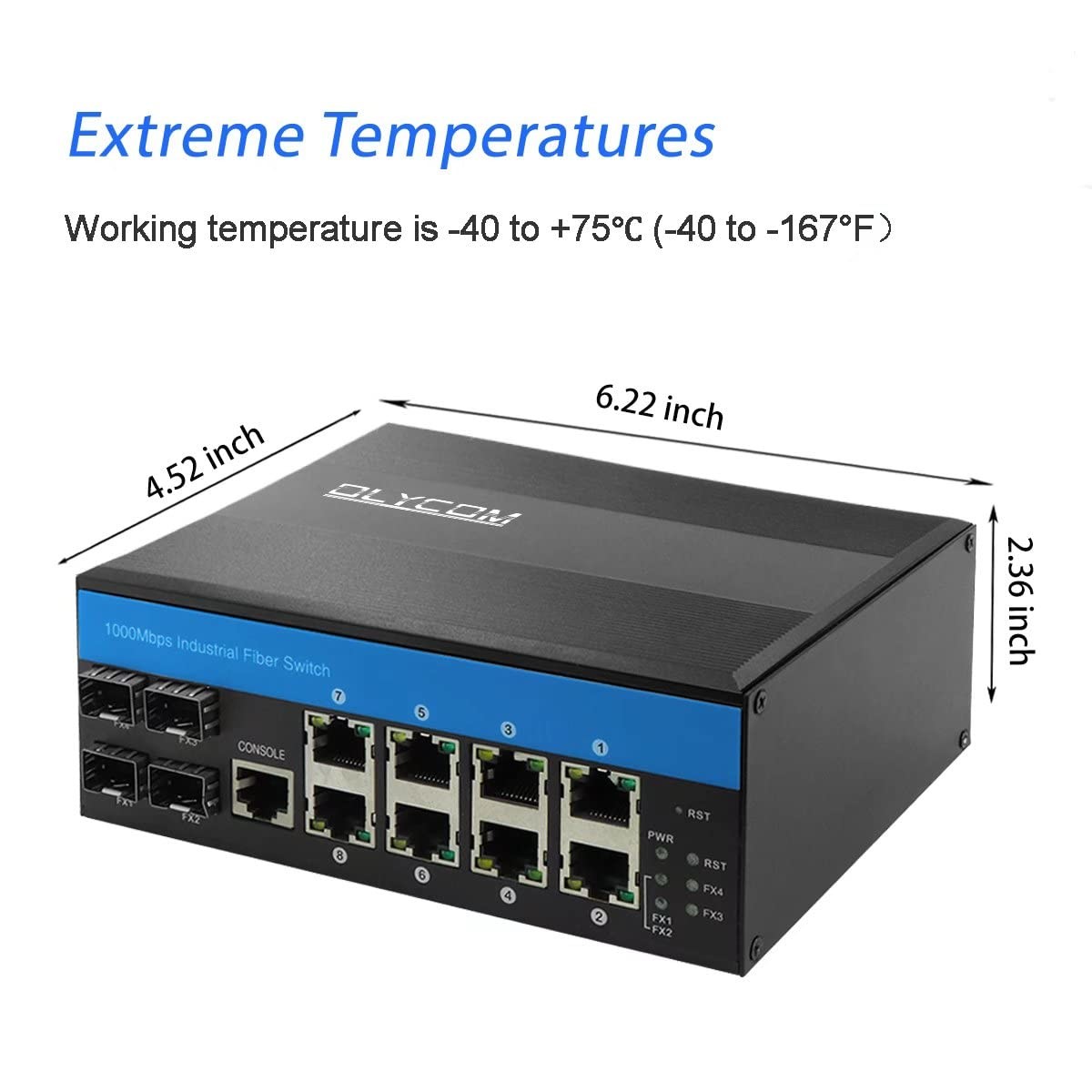

Shell: Coperture ondulate del metallo; Classe di sicurezza: IP40; Dimensione: 158 x 114,8 x 60mm; Montaggio del metodo: montaggio della Baccano-ferrovia |
Garanzia | Sostituzione all'interno di 1year; 5 anni di riparazione |
