Switch di rete rugged PoE Olycom Gigabit 15.4W 30W
Introduzione allo switch Ethernet industriale

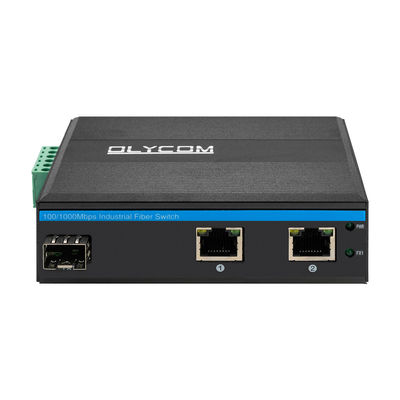

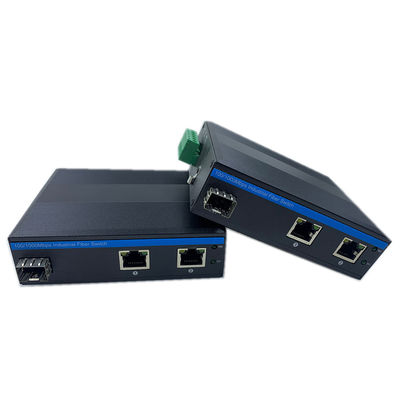

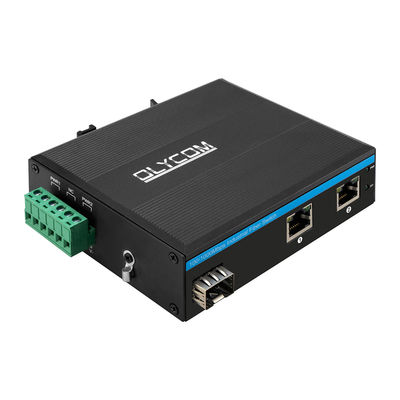

La serie IM-FP122GE è lo switch in fibra PoE industriale da 10/100/1000 Mbps con
- Conformità con IEEE802.3af/at
- Fornisce PoE attivo (DC48V) a telecamere IP PoE, WAP, ecc. tramite cavo in rame Cat5 o superiore
- 1 porta in fibra SFP auto-sensing da 100/1000 Mbps
- 2 porte RJ45 auto-sensing da 10/100/1000 Mbps, alimentazione IEEE 802.3af/at sulle porte 1~2
- Rileva le modalità PoE (Non-PoE, conformi a 802.3af/at) delle apparecchiature elettriche collegate
- Protezione da sovratensione Ethernet da 6KV, adatta a un ambiente esterno difficile
- Installazione su guida DIN o a parete
- Portata di alimentazione fino a 100 metri
- Conforme agli standard FCC e CE
- Temperatura ambiente operativa: -40°C～75°C
Il design di grado industriale affidabile potrebbe garantire il funzionamento continuo e stabile del sistema di automazione.
Specifiche dello switch in fibra industriale
| Nome del prodotto |
Switch in fibra PoE industriale Gigabit non gestito (1F+2TP) |
| Modello n. |
IM-FP122GE |
| Porta |
1x100/1000M SFP Fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
2x10/100/1000M UTP RJ45 (Supporto MDI/MDIX auto-sensing)

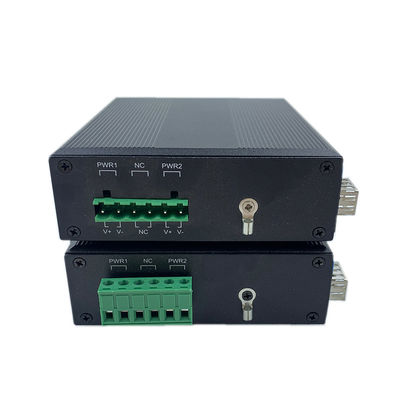

1 morsettiera di alimentazione a 6 PIN
|
| Protocollo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Funzionalità di commutazione |
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro:<10us
Larghezza di banda del sistema: 6 Gbps (senza congestione del traffico)
Velocità di inoltro: 8,928 Mbps
MAC: 4K
Dimensione del buffer dei pacchetti: 1,75 Mb
|
| Supporti di rete |
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100 m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100 m)
|
| LED |
Alimentazione, Fibra, Rete, PoE
PWR: Alimentazione
Fibra: FX1
Acceso: la trasmissione è normale
Spento: la trasmissione NON è normale (modulo ottico difettoso o scollegato)
Arancione rame: indicatore PoE
Acceso: PoE è in funzione
Spento: PoE non è in funzione o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
Acceso: la velocità di trasmissione è di 1000 Mbps
Lampeggiante: in trasmissione
Spento: scollegato o la velocità di lavoro è di 10/100 Mbps
|
Informazioni su PoE
Tensione di ingresso dell'alimentazione PoE: 48 V (max 52 V)
Potenza di uscita dell'alimentazione PoE singola: 30 W (porta 1~4)
Budget totale: 120 W
Tensione di uscita PoE: 48 V
Connessione inversa: supporto
Consumo energetico: carico completo senza PoE ≤5 W
Cablaggio PoE: 1/2 (V+), 3/6 (V-)
Standard di settore
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune±6KV
Certificazione
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4: 2014
Lista di imballaggio
- 1 switch
- 1 manuale utente
Osservazione
Gli accessori (staffa per guida DIN, modulo ottico, alimentatore, cavo patch, cavo di rete, ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararli da soli o di acquistare un set completo da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 11,4*9,3*3,5 cm
Dimensioni della scatola interna: 23*16,5*5,8 cm
Peso del prodotto: 0,35 kg
Peso dell'imballaggio: 0,45 kg
Dimensioni della scatola principale: 67*33*47 cm
Quantità di imballaggio: 40 pezzi
Peso dell'imballaggio: 20 kg
| Modulo ottico industriale |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentatore industriale DIN |
| IM-DAC220/DC48V1.6A |
AC220V a DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V a DC48V2.5A, -40℃～70℃ |
Applicazione dello switch CCTV PoE
