Progettazione modulare compatta Soluzione DWDM 400G/800G

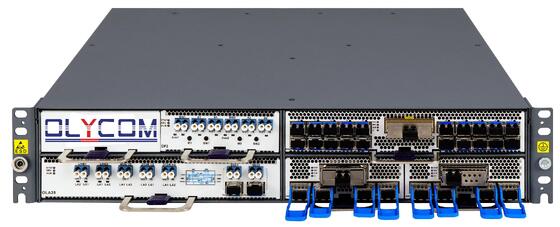

Visualizzazione del prodotto
OM5800 è una piattaforma di trasmissione OTN DCI innovativa leader nel settore lanciata da OLYCOM.
L'OM5800 presenta le caratteristiche di piccole dimensioni, grande capacità di accesso al servizio, trasmissione a lunga distanza, interfaccia grafica Web semplice e conveniente per il funzionamento e la gestione,funzionamento affidabile, risparmio energetico e riduzione delle emissioni, che soddisfa efficacemente le esigenze di trasmissione di interconnessione a lunga distanza e di ampia larghezza di banda dei data center utente.
L'OM5800 presenta una progettazione modulare che consente sia il disaccoppiamento ottico-elettrico per ridurre i costi che la gestione integrata all'interno dello stesso telaio.
Con le capacità SDN, crea un'architettura di rete intelligente e aperta.
Il sistema supporta l'interfaccia del modello YANG basata sul protocollo NetConf/YANG, offrendo anche più metodi di gestione tra cui Web GUI, CLI, NetConf e SNMP per operazioni semplificate.
Caratteristiche chiave
1Integrazione ultra elevata:
1U&2U Chassis, 2U supporta 4*1.6T service slots, 1U supporta 2*1.6T service slots; la scheda di servizio è compatibile
lato cliente:
Supporta GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE ecc ((vedi i dettagli della scheda per i dettagli)
lato della linea:
Supporta 100G/200G/400G/800Gbps per onda
2- Capacità ultra grande:
Un singolo telaio può trasportare fino a 6,4 T di capacità di servizio, raggiungendo il livello leader del settore
3Operazioni di estrema semplicità:
definizione flessibile, manutenzione intelligente dell'interfaccia grafica web,
migliorare la funzionalità del funzionamento a distanza e
manutenzione
Supporta porta di rete remota e porta seriale
accesso e supporta il riavvio remoto a freddo e caldo
Supporto per l'aggiornamento remoto del telaio e della scheda, l'importazione remota della configurazione e il download remoto del registro
4. Disegno della scatola bianca:
Supporto per i protocolli Netconf basati sul modello Yang
GUI/CLI/SNMP web
Aspettare l'interfaccia di gestione aperta, supportare Open API e realizzare il decoppiamento della gestione
5. Adatto per data center e ambiente sala macchine:
Supporto alla connessione a caldo del servizio/controller principale/interfaccia Ethernet/ventilatore/carta di alimentazione

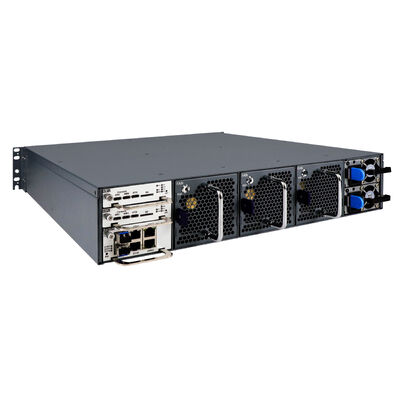

L'intera macchina è progettata con aria in avanti/aria in seguito, con una forte capacità di dissipazione del calore
Master 1: 1 backup, supporto per Gigabit Ethernet
gestione, supporto per la rete OSPF
Compatibile con alimentatori AC/HVDC/-48V per applicazioni di data center.
Specifica del prodotto
|
Nome del progetto
|
Descrizione
|
|
Capacità di trasmissione
|
96*200 Gbps /60*400 Gbps
|
|
Unità di gestione della rete
|
-
2U/4U Chassis: doppia protezione di riserva 1:1
-
1U Chassis: monomastro
-
Porta di gestione: 2* RJ45 Gigabit Ethernet porta elettrica, 2* SFP Gigabit Ethernet porta ottica
1* Port USB di tipo C
Port MUX: 2*Port di gestione dei dispositivi Mux e Demux
|
|
Carta di livello elettrico
|
200G TMUX supporta servizi dual 2*100G a 1*200G
200G TMUX supporta servizi da 20*10G a 1*200G
200G TMUX supporta servizi da 10*10G + 1*100G o da 2*100G a 1*200G
400G TMUX supporta servizi da 4*100G a 1*400G
400G TMUX supporta servizi da 4*100G a 2*400G (1+1 protezione)
800G TMUX supporta servizi da 8*100G a 1*800G
800G TMUX supporta servizi dual 2*400G a 1*800G
|
|
Carta a strato ottico
|

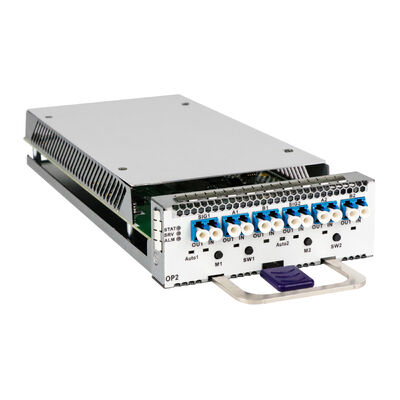

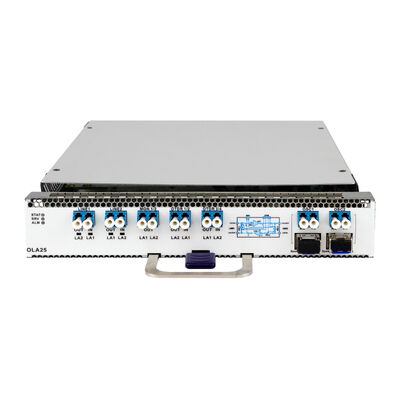

scheda WSS / scheda TFF / scheda OP / scheda OTDR / scheda OCM / scheda OA / scheda OLA / scheda PTM / scheda MUX a 8 onde / scheda MUX a 48 onde / scheda VMUX a 48 onde / scheda MUX a 96 onde
|
|
Dimensione
|
1/2 Carta di servizio
|
216 mm (W) * 262 mm (D) * 40 mm (H)
|
|
1/4 Carta di servizio
|
107 mm (W) * 262 mm (D) * 40 mm (H)
|
|
Scaffalatura 4U
|
Supporta 16*1/4 slot o 8*1/2 slot
442 mm (W) * 485 mm (D) * 176 mm (H)
|
|
2U Chassis
|
Supporta 8*1/4 slot o 4*1/2 slot
442 mm (W) * 485 mm (D) * 88 mm (H)
|
|
1U Chassis
|
Supporta 4*1/4 slot e 2*1/2 slot
442 mm (W) * 485 mm (D) * 44 mm (H)
|
|
Ambiente
|
Temperatura di funzionamento
|
-5°C ~ 45°C
|
|
Temperatura di conservazione
|
-40°C ~ 80°C
|
|
Umidità
|
5% ~ 95% senza condensazione
|
|
Fonte di alimentazione
|
Supporto di doppia potenza 1:1: AC220V/alta tensione DC/-48V facoltativo
|
|
Dissipazione del potere
|
4U<2300W,2U <1300W; 1U <800W (sulla base della potenza a livello completo/ventilatore a piena velocità),
|
Quadro di controllo della qualità delle telecomunicazioni
1. Norme di qualità
Rispetto delle norme ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Includere requisiti specifici del cliente
Definire criteri di riferimento: throughput, latenza, consumo di energia, durata
2. Processo di controllo qualità
Ispezione in arrivo: controllo dei moduli ottici, PCB, alimentatori, involucri
Controllo della produzione: ispezione AOI, qualità della saldatura, allineamento ottico, verifica delle porte e del PoE
Prova funzionale:
Switch: throughput, VLAN, QoS, PoE
DWDM: precisione della lunghezza d'onda, OSNR, livelli di potenza ottica
Prova ambientale: temperatura (-40°C - 75°C), umidità, vibrazioni
Burn-in: funzionamento a carico elevato, perdita e stabilità dei pacchetti del monitor
Controllo finale: aspetto, etichettatura, riprova delle funzioni complete
3. attrezzature di prova
Analisi dello spettro ottico (OSA)
Generatore di traffico (output, latenza)
Analisatore di protocollo (TCP/IP, VLAN)
Camere ambientali e tavole di vibrazione
4. Documentazione
Registrazione completa delle prove (rapporti, taratura, certificazioni)
Sistema di controllo della qualità per la tracciabilità e il monitoraggio dei difetti
5. Miglioramento continuo
Analisi delle cause profonde (RCA)
Ciclo di feedback dei clienti
Formazione regolare del personale
Risultato: maggiore affidabilità, minore tasso di guasti, minore costo post-vendita.
