Convertitore multimediale in fibra WDM a singolo nucleo a Gigabit
Caratteristiche chiave del convertitore WDM
- Multiplexing a divisione di lunghezza d'onda (WDM), Tx e Rx su 1 fibra
- Conversione Ethernet 1000BASE-FXFIBER in 10/100/1000BASE-T COPPER
- Trasmissione di pacchetti di dati super 1600 byte
- Controllo del flusso duplex completo, retromessa half duplex
- LED in piena posizione per indicare la potenza e lo stato della rete
- Disponibile per portaconvertitori a fibra a 14 slot
- con trasmissione a fibra unica con tecnologia WDM (Wavelength Division Multiplexing)
- Utilizzare la fibra ottica per estendere il raggio di distanza fisica di un tipico collegamento Ethernet a 20 km-100 km
- Applicato nelle scuole, nei cyber bar, negli uffici e nelle reti di telecomunicazione
Parametri tecnici del convertitore in fibra ottica
| Norme |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (fast-Ethernet),
IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet)
IEEE802.3x (controllo del flusso)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
Cavo STP o UTP di categoria 5/5e/6 (massimo 100 m) |
| 1000BASE-FX |
9/125um cavo a fibra mono-modo (20/40/60/80/100/120km) |
|
Modalità di conversione
Tempo di ritardo
|
Storage-and-Forward < 10us, straight-through < 0,9us |
| Controllo del flusso |
Controllo del flusso duplex completo, retromessa half duplex |
| Port RJ-45 |
Auto-MDI/MDIX |
| Collegamento a fibra |
Standard SC, ST/FC facoltativo |
| Lunghezza d'onda |
1310/1550 nm |
| Dimensioni |
70 mm ((W) x 93 mm ((D) x 25 mm ((H) |
| Peso |
Peso netto: 0,16 kg; peso lordo: 0,42 kg |
| Voltaggio di ingresso |
DC 5V1A con adattatore di alimentazione esterno |
| Consumo di energia |
< 2,5 W |
| MTBF |
50,000 ore |
| BER |
< 1/1000000000 |
| Tabella degli indirizzi MAC |
1K |
| Dimensione del buffer |
128K |
| Temperatura di funzionamento |
0°C~50°C |
| Temperatura di conservazione |
-40°C~70°C |
| Umidità di stoccaggio |
5% ~ 90% non condensi |
Applicazione del convertitore multimediale non gestito
Dettagli di ordinazione di Commercial Media Converter
| TA511/2-GE/SC-20 |
10/100/1000M, standalone, fibra singola, modalità singola, SC, 20 km, alimentazione esterna |
| TA511/2-GE/SC-40 |
10/100/1000M, standalone, fibra singola, modalità singola, SC, 40km, pwe esternao di fornitura |
| TA511/2-GE/SC-60 |
10/100/1000M, standalone, fibra singola, modalità singola, SC, 60 km, alimentazione esterna |
| TA511/2-GE/SC-80 |
10/100/1000M, standalone, fibra singola, modalità singola, SC, 80km, alimentazione esterna |
| TA511/2-GE/SC-100 |
10/100/1000M, standalone, fibra singola, modalità singola, SC, 100 km, alimentazione esterna |
| TA511/2-GE/SC-120 |
10/100/1000M, standalone, fibra singola, modalità singola, SC, 120 km, alimentazione esterna |
Risoluzione dei problemi
1. D: grave perdita di pacchetti di rete?
R: (1) La disadattamento del modo duplex tra il MC e altre apparecchiature connesse, come interruttore, router
(2) Si prega di verificare se ci sono problemi con Cavo RJ45 e spina RJ45
(3) Verifichi se utilizzi il cordone del cerotto corretto e fare la connessione corretta
(4) Controllare se la perdita di collegamento di fibra è oltre la sensibilità di ricezione
2D: Non puo' comunicare dopo che MC e' collegato?
R: (1) Le connessioni di fibra sono opposte, scambiare tutti le fibre TX e RX
(2) La porta RJ45 non è collegata correttamente con altre porte Equipaggiamenti (si prega di prestare attenzione alla linea trasversale e
linea diretta)
La porta di fibra può anche avere il problema di disallineamento, per esempio: se il convertitore multimediale è dotato della funzione LFP,
quando si collega il cavo di fibra con il nucleo APC a il convertitore multimediale che il ricevitore è con PC core, il convertitore multimediale non si comunica
Ma se il convertitore multimediale è senza funzione LFP, c'è non avrà alcun effetto
3D: Quali metodi di prova potrebbero essere applicati se il Il convertitore ha un problema?
(1) Prova sul sito locale
Collegare i due MC con due PC e fare il test Ping.
Se Ping non è un problema, cioè, i convertitori multimediali
Non ha alcun problema; se è problema Ping e può fare Certo che il convertitore ha un problema.
(2) Prova in sito remoto
Collegare i due convertitori multimediali con due PC e fare Se il ping non va bene, devi controllare se il collegamento in fibra è normale e la trasmissione e la potenza di ricezione del PC sono nella gamma corretta.
Se non c'è alcun problema con Ping test, che mostrerà il Il collegamento in fibra è ok, puoi giudicare ci sono alcuni problemi con l'interruttore

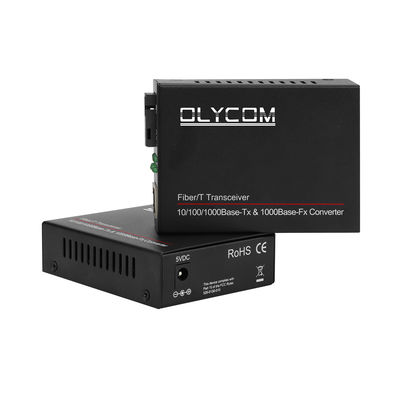

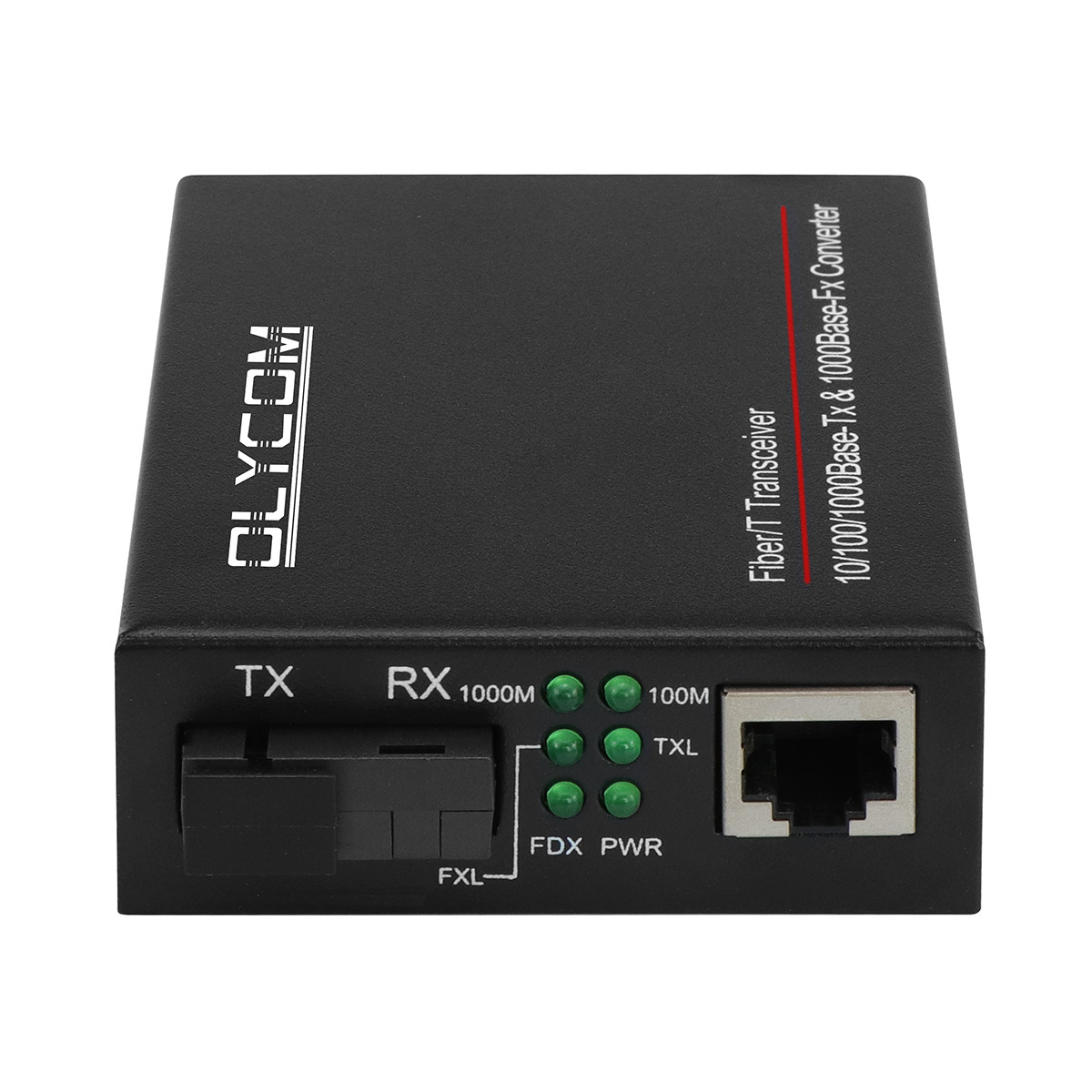

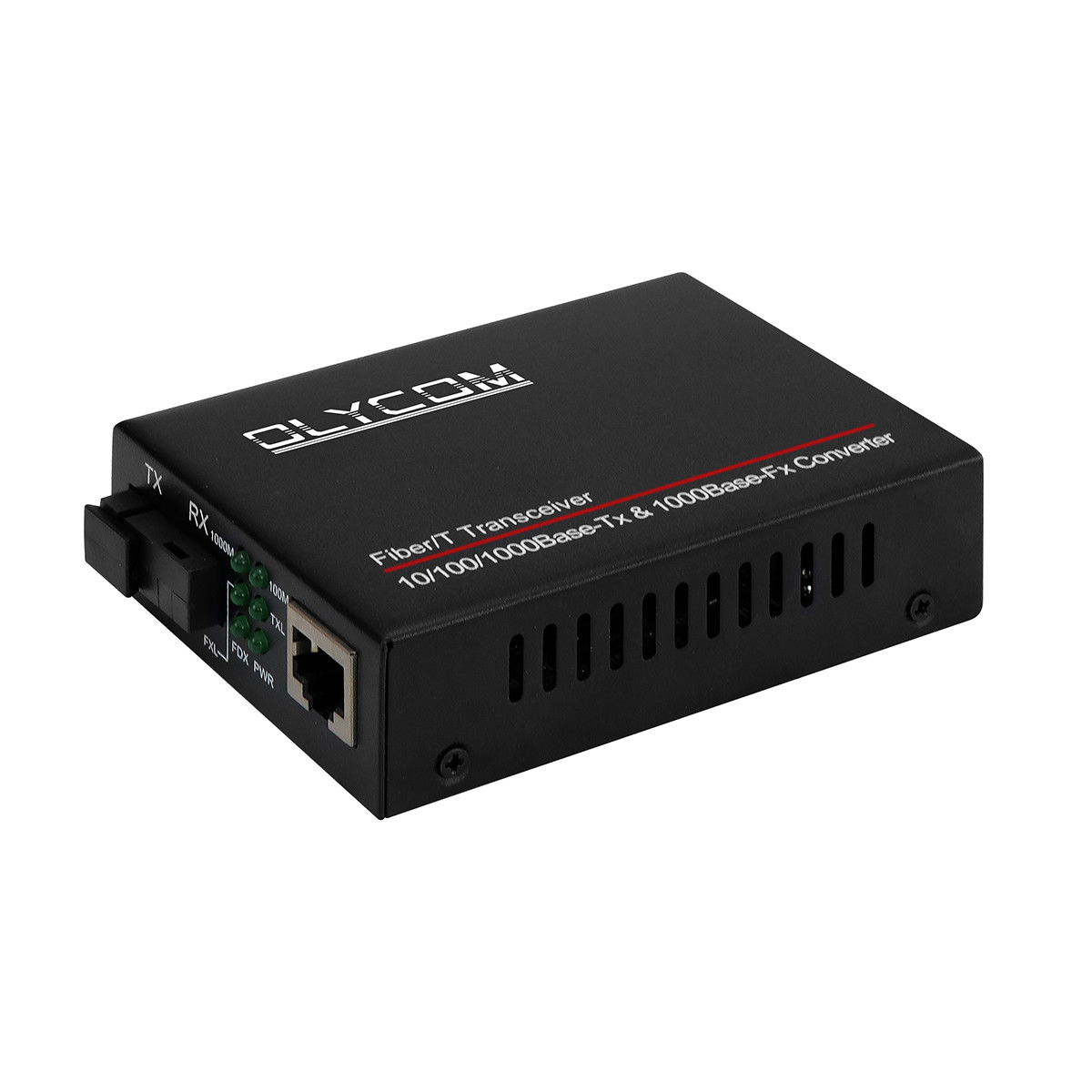

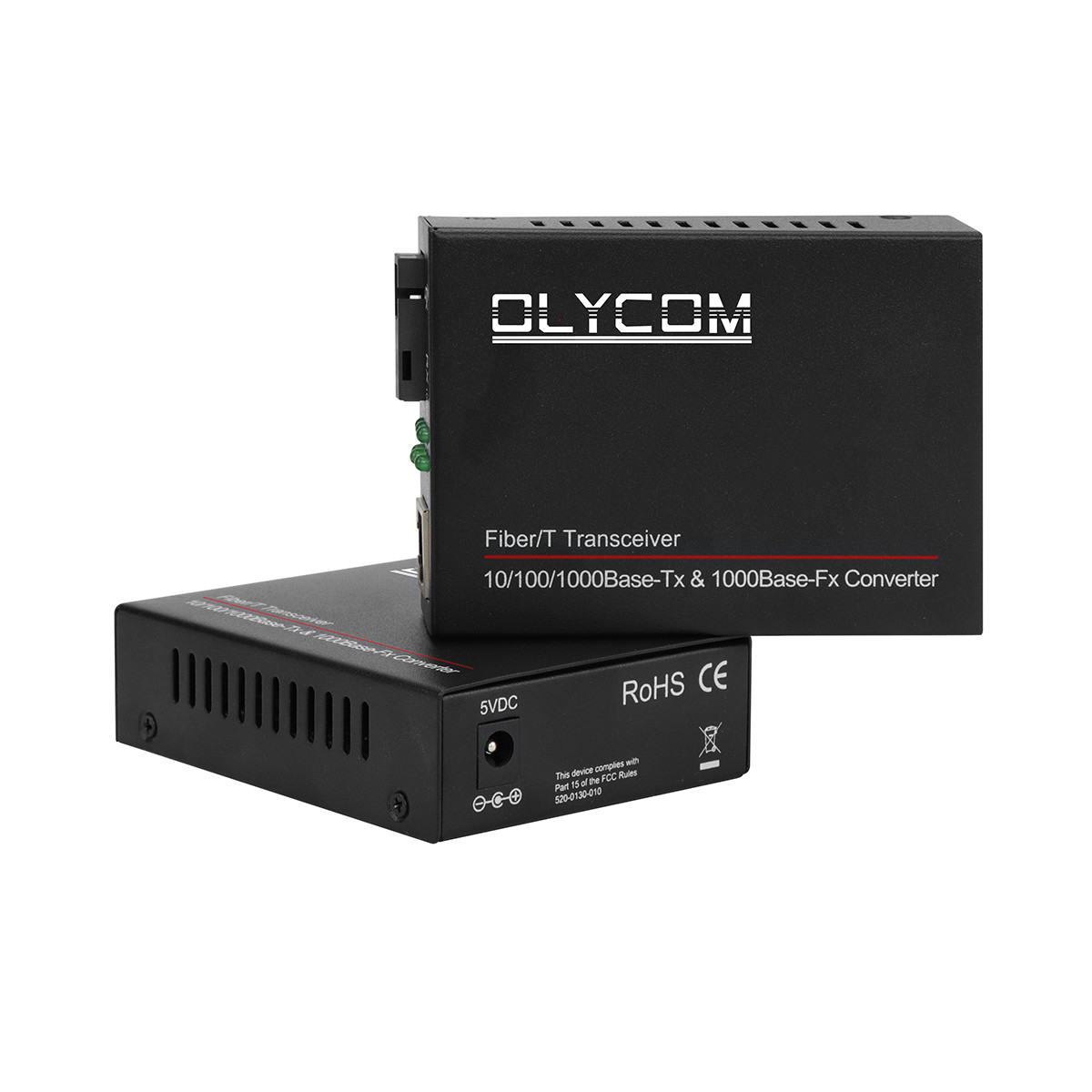

Foto del prodotto
