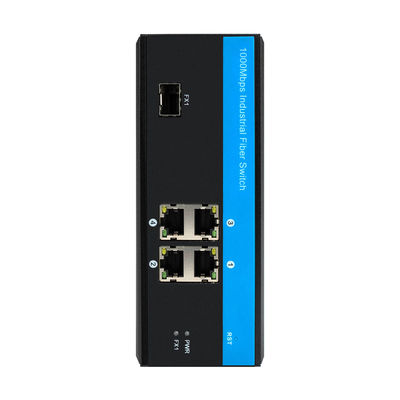

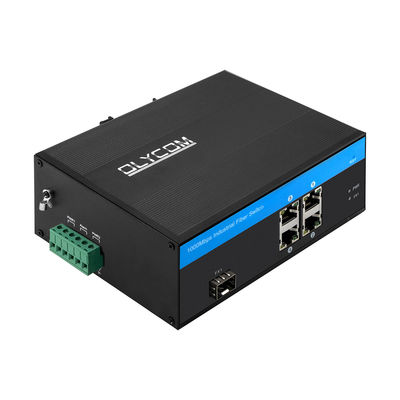

Switch di rete Gigabit in fibra ottica a 5 porte DC12V/DC24V
Introduzione allo switch Gigabit Ethernet
- La serie IM-FS140GE è lo switch in fibra ottica industriale da 10/100/1000 Mbps con
- 1 porta in fibra SFP da 1000 Mbps
- 4x10/100/1000Mbps RJ45 con rilevamento automatico
- temperatura di esercizio da -40 °C a +75 °C
- supporta l'ingresso di alimentazione duale ad ampia tensione
- soddisfa i requisiti di grado di protezione IP40 e di grado industriale EMC
- Installazione su guida DIN o a parete
- Protezione da sovratensione Ethernet da 6KV, adatta a un ambiente esterno difficile
- Conforme agli standard FCC e CE
- Un meccanismo di commutazione store-and-forward
- Il design affidabile di grado industriale potrebbe garantire il funzionamento continuo e stabile del sistema di automazione.
Specifiche dello switch in fibra Olycom
| Nome del prodotto |
Switch Gigabit Ethernet a 5 porte |
| Modello n. |
IM-FS140GE |
| Porta |
1x1000M SFP in fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
4x10/100/1000M UTP RJ45 (Supporta il rilevamento automatico MDI/MDIX)
1 morsettiera di alimentazione a 6 PIN
|
|
Protocollo
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Funzionalità di commutazione |
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro:<10us
Larghezza di banda del sistema: 10 Gbps (senza ingorghi di traffico)
MAC: 4K
Dimensione del buffer dei pacchetti: 1,75 Mb
|
| Supporti di rete |
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100 m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100 m)
Porta SFP, distanza di trasmissione: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED |
Alimentazione, Fibra, Rete, PoE
PWR: Alimentazione
Fibra: FX1, FX2
On: la trasmissione è normale
Off: la trasmissione NON è normale (modulo ottico difettoso o scollegato)
Arancione rame: indicatore PoE
On: PoE è in funzione
Off: PoE non è in funzione o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
On: la velocità di trasmissione è di 1000 Mbps
Lampeggiante: in trasmissione
Off: scollegato o la velocità di lavoro è di 10/100 Mbps
|
| Standard di settore |
EMI: FCC Parte 15 Sottoparte B Classe A, EN 55022 Classe A
EMS: EN 61000-4-2 (ESD) Livello 3, EN 61000-4-3 (RS) Livello 3, EN 61000-4-4 (EFT) Livello 3, EN 61000-4-5 (Sovratensione) Livello 3, EN 61000-4-6 (CS) Livello 3, EN 61000-4-8
Controllo del traffico: NEMA-TS2
Vibrazioni: IEC 60068-2-6
Caduta libera: IEC 60068-2-32
Urti: IEC 60068-2-27
Traffico ferroviario: EN 50121-4
|
|
Alimentazione
|
Consumo energetico: a pieno carico ≤5W
Ingresso ridondante DC12V~DC52V, tipicamente DC12V/DC24V/DC48V
Connessione inversa: supporto
|
| Ambiente |
Temperatura di esercizio: -40°C~75°C
Temperatura di stoccaggio: -40°C~85°C
Umidità di esercizio: 10%~90%, senza condensa
Umidità di stoccaggio: 10%~95%, senza condensa
|
| Standard di settore |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune ±6KV
|
| Certificazione |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4: 2014
|
| Informazioni meccaniche |
Guscio: guscio in metallo ondulato, livello di grado IP40
Dimensione: 158*115*60mm
Metodo di montaggio: montaggio su guida Din/a parete
Peso: 0,75 kg/0,9 kg (Netto/Lordo)
|
| Garanzia |
3 anni, supporto tecnico a vita |
Lista imballaggio
- 1 switch Gigabit Ethernet a 5 porte
- 1 manuale utente
Osservazione
Gli accessori (staffa per guida DIN, modulo ottico, alimentatore, cavo patch, cavo di rete, ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararli da soli o acquistare un set completo da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 15,8*11,5*6 cm
Dimensioni della scatola interna: 25,3*20,8*8 cm
Peso del prodotto: 0,75 kg
Peso dell'imballaggio: 0,9 kg
Dimensioni della scatola principale: 55,5*40*41 cm
Quantità di imballaggio: 20 pezzi
Peso dell'imballaggio: 20 kg
Garanzia e garanzia dello switch Gigabit Ethernet
- Non utilizziamo mai materiali vecchi e ricondizionati.
- 3 anni di garanzia del produttore (esclusi danni o usi impropri artificiosi)
- Tutti i prodotti sono stati sottoposti al test funzionale e al test di invecchiamento prima della consegna.
- In caso di problemi di compatibilità o di problemi di qualità, la merce può essere restituita per la riparazione o la sostituzione.
- L'acquirente deve essere responsabile di tutte le spese di restituzione e di seconda spedizione.
Applicazione dello switch non gestito rinforzato
| Modulo ottico industriale |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentatore DIN industriale |
| IM-DAC220/DC12V1.67A |
AC220V a DC12V1.67A, -30°C~70°C |
| IM-DAC220/DC24V1A |
AC220V a DC24V1A, -30°C~70°C |
1, Su quale chip si basa?
Olycom: Realtek
2, Posso personalizzarlo?
Olycom: Sì
Supportiamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione, ecc.)
3, È gestito?
Olycom: No
È semplicemente plug-and-play, ma abbiamo un modello gestito (IM-FS180GM)
