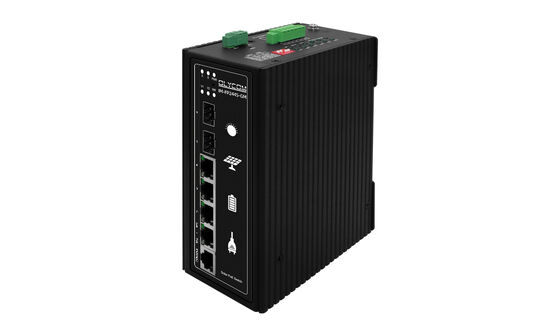

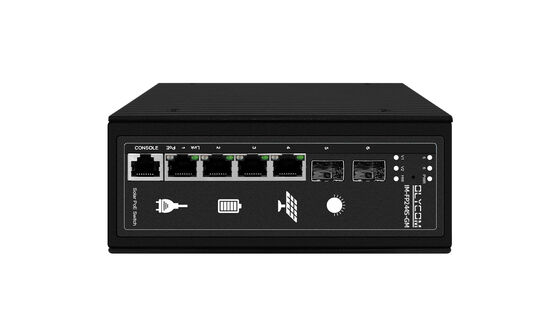

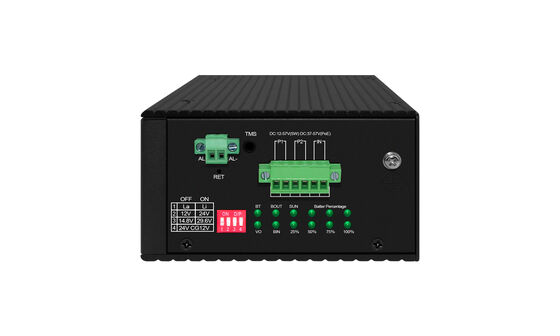

Switch PoE solare MPPT integrato L2 Gigabit Ethernet gestito 4 porte montato DIN CE

Nome del prodotto

10/100/1000Mbps Switching PoE solare industriale gestito ((2F+4TP)

Numero modello.

IM-FP244S-GM

Port

4*10/100/1000Port PoE TX di base (Dati)

2*100/1000M porte SFPl

Porta PoE

1 porta supporta IEEE802.3af/at/poe++/bt, massima uscita PoE di 90W

2-4 porte supportano IEEE802.3af/at,max 30W/port,PoE out

Gestione dei porti

Una porta della console

Tasto di ripristino

uno

Ponte PoE

Max 120W

Protocolli di rete

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; AI PSE;

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP ((Protocollo di spanning tree);RSTP/MSTP ((Protocollo di spanning tree rapido)

Protocollo di rete ad anello EPPS;Protocollo di rete ad anello EPPS

Specifica del porto

10/100/1000BaseT(X)Auto

Modalità di inoltro

immagazzinamento e inoltro (piena velocità del cavo)

Larghezza di banda

20 Gbps

Trasmissione dei pacchetti

40.32pps

Tabella degli indirizzi MAC

8K

cache

4.1M

Distanza di trasmissione

10BASE-T:Categoria 3,4,5 UTP ((= 250 metri)

100BASE-TX:Cat5 o UTP successiva ((= 100 metri)

1000BASE-TX: Cat6 o UTP successiva ((=1000 metri)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) o 10μm SMF ((2m~5000m) Supporto BIDI universale

Tasso

Ethernet 10Mbps semi duplex, 20Mbps full duplex

Ethernet veloce 100 Mbps semi duplex, 200 Mbps full duplex

Gigabit Ethernet 2000Mbps fuli duplex

CPU

500 MHz

Flash

16M

RAM

128M

Watt

carica + carica completa: 300w;

Interruttore di funzione

PWR: Indicatore di potenza

SYS: indicatore del sistema

Porta di rete: (indicatore di connessione di rete verde chiaro)

Luce indicatore PoE: (indicatore di connessione alla rete luce arancione)

Indicatore LED di ricarica

BT: Indicatore dello stato della batteria; VO: Indicatore di successo del POE boost

BOUT: indicatore di scarica della batteria; BIN: indicatore di ricarica della batteria

SUN: indicatore dello stato dell'energia solare; 25%-100%: indicatore del livello della batteria

Funzione di ricarica

Carica completamente automatica, efficienza massima del 98%, corrente di carica massima 15A

Controllo integrato MPPT

Funzione di protezione integrata della batteria

Riconoscimento della tensione della batteria completamente automatico

Sistema di attivazione automatica integrato della batteria al litio

Sistema integrato di protezione dell'avvio a bassa capacità

Interfaccia integrata per il monitoraggio della temperatura della batteria

Supporta la funzione di protezione da sovratemperatura

Input di potenza

Supporta l'ingresso del pannello solare da 12V (≤32V) / abbinato a una batteria da 12V

Supporta l'ingresso del pannello solare 24V (≤45V) / abbinato a un pacchetto batteria 24V

Potenza massima 1200W

tensione di ingresso solare massima: 57V

Supporta l'ingresso di corrente continua 37-57V

Supporta carica e scarica DC/batteria 32-45V

Tipo di batteria

6 tipi di batterie predefiniti

1: batterie a piombo 12V

2: batterie a piombo 24V

3: batterie al litio da 12,6 V

4: batterie al litio da 25,2 V

5: 14,8V batteria al litio fosfato di ferro

6: batteria al litio-fosfato di ferro di 29,6 V

Parametri della batteria personalizzabili

Supporta una capacità massima di 500AH

Ambiente di utilizzo

Temperatura di funzionamento: -20°C~65°C

Temperatura di conservazione: -40°C - 70°C

Umidità di lavoro :10%~90%, RH Non coagulazione

Umidità di stoccaggio: 5%~90%, RH Non coagulazione

- Un fulmine.

Livello di protezione

6KV 8/20us;8KV protezione elettrostatica ESD

IP40

dimensione ((L*W*H)

Dimensione del prodotto:157mm*115mm*45mm

Dimensione dell'imballaggio: 310 mm* 280 mm* 100 mm

N.W/G.W ((kg)

3.5/4,1 kg (Altro: Questo prodotto non include pannelli solari o batterie)

Installazione

Tipo di rotaia DIN (con gomma per il montaggio a parete)

Garanzia

Dispositivo completo per 1 anno (non inclusi gli accessori)

Tipo di batteria

Batteria al piombo acido

Batteria al litio

Batteria di fosfato di ferro di litio

Voltaggio della batteria

12V

24V

12.6V

25.2V

14.8V

29.6V

Modalità di ricarica

MPPT ((limitante corrente e tensione - corrente costante - limitante tensione - limitante pressione e corrente --- carica fluttuante)

MPPT (corrente e tensione limitanti corrente costante tensione costante)

Funzione di ricarica ausiliaria

Sostegno

Limita di rilevamento della tensione della batteria

Fabbricazione a partire da materiali di caldo

< 24,8 V

< 12,2 V

< 24,4 V

< 14,2 V

< 28,8 V

Corrente di carica nominale

15A

Corrente galleggiante

50 mA-1000 mA

️

Tempo di galleggiamento

3 ore

️

Fermo di ricarica

Orario di arrivo del galleggiante

Tensione nominale e corrente di ricarica simultanea < 30mA

Corrente nominale di scarico

6.5A

3.6A

8.5A

4A

6.5A

4A

Voltaggio di uscita PoE

42 ~ 57 V

Potenza di uscita PoE

Massimo 120W

Voltaggio di circuito aperto fotovoltaico

32 V

45 V

32 V

45 V

32 V

45 V

Input fotovoltaico

Massimo 57V, Massimo 1200W

Tensione di carica massima

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

Voltaggio di carica mobile

13.7V

27.4V

️

️

️

️

Voltaggio limite di scaricaE

10.1V

20.2V

9V

18V

10.2V

20.4V

Tipo

Specifiche predefinite del tipo di batteria 6 (batteria 12V * 3, batteria 24V * 3) Parametri della batteria personalizzabili

Supporta fino a 500AH

Protezione da sovratemperature

Supporta spegnimento automatico della scheda madre sopra temperatura e della batteria sopra temperatura (facoltativo)

Protezione degli ingressi

Protezione da sovraccarica, sovravolta, avvio ritardato e protezione contro le connessioni

Funzione di uscita

Supercorrente, sovratensione e cortocircuito

Luce di indicazione

Indicatore del normale funzionamento del sistema, lampada della batteria, indicatore del normale di ingresso, indicatore di scarica e indicatore di guasto composito multifunzionale

Temperatura di funzionamento

-20°C ~ +65°C
