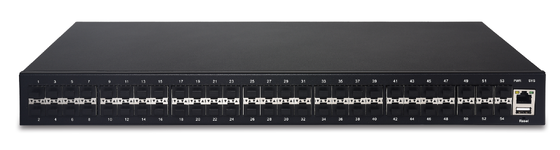

Commutatore gestito L3 Gigabit Ethernet a 48 porte
Descrizione
IM6X48S-GW segue completamente il design e i materiali dei prodotti industriali, il guscio adotta il design del rack da 19 pollici, la duplice ridondanza di alimentazione DC37-75V/AC100-240V e altre tecnologie,supporta potenti funzioni di gestione, compresa la gestione del sistema, le funzioni di gestione complete di livello 2, la gestione del routing di livello 3, la gestione delle code QOS,gestione completa della sicurezza della rete e gestione del monitoraggio e della manutenzioneLa protezione ESD di grado industriale 3 è adatta a varie occasioni, come i requisiti di implementazione nei trasporti intelligenti, nella sorveglianza esterna, nelle reti industriali,città sicure e altri ambienti difficili.
Specificità
|
Interfaccia I/O
|
|
Potenza
|
AC 100-240 V
|
|
Ethernet
|
48*Port SFP a 1000 Mbps
6 * 10G SFP+ porta in fibra
1*Port della console
1*Port di archiviazione USB 2.0
|
|
Prestazioni
|
|
Larghezza di banda
|
216 Gbps (non bloccante)
|
|
Tasso di spedizione del pacco
|
160.7Mpps
|
|
Buffer dei pacchetti
|
16Mbit
|
|
Indirizzo MAC
|
32K
|
|
Cornice Jumbo
|
12K
|
|
Modalità di trasferimento
|
Immagazzinare e spedire
|
|
Norme
|
|
Protocollo di rete
|
IEEE802.3: 10Base-T
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX/FX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X
IEEE 802.3ae 10GBASE-SR/LR IEEE 802.3av GVRP
Controllo del flusso IEEE 802.3x
Aggregazione dei collegamenti IEEE 802.3ad
IEEE 802.1v Protocollo VLAN
IEEE 802.1d Spanning Tree Protocol (STP)
IEEE 802.1s Rapid Spanning Tree (RSTP)
IEEE 802.1w Multiple Spanning Tree (MSTP)
IEEE 802.1q VLAN / tagging VLAN
IEEE 802.1x Sicurezza di accesso alla rete
IEEE 802.1p QoS
|
|
Standard industriale
|
EMS: EN61000-4-2 (ESD),
EN61000-4-5 (surge)
|
|
Medio di rete
|
10BASE-T: cavo UTP di categoria 3, 4, 5 (massimo 100 m)
100BASE-TX/1000Base-T: cavo UTP di categoria 5, 5e o superiore (massimo 100m) 1000BASE-X: MMF, SMF
10GBASE-LR
10GBASE-SR
|
|
Caratteristiche ottiche
|
modalità multi:850/1310nm (0-2KM)
Modalità singola:1310/1550/1490nm ((0-120KM)
|
|
Protezione
|
|
Certificato di sicurezza
|
CE, FCC, RoHS
|
|
Ambiente
|
|
Ambiente di lavoro
|
Temperatura di lavoro: -10°C -50°C
Temperatura di conservazione: -40°C - 70°C
Umidità di lavoro :10%~90%, non condensante
Temperatura di stoccaggio: 5% ~ 90%, non condensabile
|
|
Indicazione
|
|
Indicatori LED
|
PWR,SYS,Link,ACT
|
|
Meccanica
|
|
Dimensione della struttura
|
Dimensione del prodotto:440*280*45 mm
Peso lordo del prodotto: 5 kg
|
|
Voltaggio di potenza
|
AC100-240V 50-60HZ
|
|
Potenza massima
|
60 W
|
|
Elenco del pacchetto
|
Interruttore Ethernet: 1 set,Manuale di istruzioni: 1 PCS,Certificato: 1 PCS,Cordone di alimentazione: 1 PCS
|
Funzione del software
|
Caratteristiche L3
|
- L3 Routing
*128 Introduzioni di interfaccia IPv4
*256 voci di routing statico IPv4
*8K IPv4 Entrate di routing dinamico
- RIP v1, v2
- OSPF v1, v2, V3
- IGMP v1, v2, v3
|
- Routing multicast.
*Rotta multicast statica
- ARP Proxy
- DHCP Server/Relay
- VRRP
- BFD
- PIM
|
|
Caratteristiche L2
|
- Aggregazione dei collegamenti
*aggregazione dei collegamenti statici
*802.3ad LACP
*Fino a 64 gruppi di aggregazione, contenenti 8 porti per gruppo
- Protocollo dell'Albero di Spanning.
*802.1D STP
* 802.1w RSTP
* 802.1s MSTP
*32 Istanza MSTP
* Sicurezza STP: rilevamento del loop, protezione TC, filtro/protezione BPDU, protezione radicale
|
- Loopback Detection.
- Controllo del flusso.
*802.3x Controllo del flusso
- Port Mirroring.
# Uno a uno #
# Molti contro uno #
*Flow-based
*Tx/Rx/Entrambi
- LLDP, LLDP-MED
|
|
L2 Multicast
|
-1024 gruppi IGMP
- L'IGMP sta spiando.
* IGMP v1/v2/v3 Snooping
* IGMP licenziamento rapido
*MVR
* IGMP Snooping Querier
*Limited IP Multicast
*Rinvio multicast statico
|
- M.L.D. Snooping
*MLD v1/v2 Sniffing
*MLD Snooping Querier
# Lascia subito #
*Limited IP Multicast
*Rinvio multicast statico
|
|
VLAN
|
- Gruppo VLAN
* Gruppi VLAN 4K
-802.1Q tag VLAN
- MAC VLAN
- Protocollo VLAN
|
- VLAN VPN (QinQ)
- GVRP.
- VLAN privato
|
|
Qualità di servizio
|
- Classe di servizio.
*Priorità del porto
*802.1p Priorità CoS/DSCP
*8 Coda di priorità
*Modo di programmazione in coda
- Controllo della larghezza di banda.
*Limitazione del rating basata su porto/flusso
* Controllo delle tempeste
|
- Differente servizio.
*Classe di diversi servitori
*Politica dei servizi diversi
*Servizio diversificato
- VoIP automatico.
- VLAN vocale
|
|
ACL
|
- Supporta fino a 3328 voci
- MAC ACL
*Fonte MAC
*MAC di destinazione
* ID VLAN
*Priorità dell'utente
*EtherType
-Legge IP standard
* IP della fonte
*IP di destinazione
- ACL basato sul tempo
|
- IP ACL esteso
* IP della fonte
*IP di destinazione
* Fragmento
*Protocollo IP
* bandiera TCP
*Port TCP/UDP
* TOS DSCP/IP
|
|
Sicurezza
|
- AAA.
- DHCP spiando.
- IP-MAC-Port Binding:Fino a 32768 voci
- Ispezione ARP:Fino a 32768 voci
- IP Source Guard:Fino a 1020 voci
- Sicurezza statica/dinamica dei porti
- Fino a 64 indirizzi MAC per porta
- Controllo Tempesta Broadcast/Multicast/Unicast
* modalità di controllo kbps/ratio/pps
Controllo di accesso basato su IP/Port/MAC
- DoS Defend
|
-802.1X
*Autenticazione basata su porta
Autenticazione basata su MAC (Host)
*VLAN ospite
*Supporto all'autenticazione e alla responsabilità di Radius
- Isolamento portuale.
- Filtro MAC
- Gestione sicura del web tramite HTTPS con SSLv3/TLS1.0
-Gestione dell'interfaccia di riga di comando sicura (CLI) con SSHv1/SSHv2
|
|
Gestione
|
Interfaccia grafica basata sul Web
-Interfaccia di riga di comando (CLI) tramite porta della console, telnet
-SNMPv1/v2c/v3
-SNMP Trap/Inform
-RMON (1,2,3, 9 gruppi)
- Opzione DHCP82
|
- Monitoraggio della CPU
- Diagnostica dei cavi
- Controllo di accesso.
-SNTP.
- Registro del sistema.
- Due immagini.
- Gestione IPv6
- Trasferimento di file HTTP/TFTP
|
|
MIB
|
- MIB II (RFC1213)
- Interfaccia MIB (RFC2233)
- Interfaccia Ethernet MIB (RFC1643)
- Bridge MIB (RFC1493)
-P/Q-Bridge MIB (RFC2674)
- RMON MIB (RFC2819)
|
-RMON2 MIB (RFC2021)
-Radius Accounting Client MIB (RFC2620)
- Radius Authentication Client MIB (RFC2618)
- Remote Ping, MIB di tracciamento (RFC2925)
|
Caratteristiche chiave
- 6 porte a fibra SFP+ x 10G, 48 porte a fibra SFP x 100/1000Mbps, 1 porta a console;
- Supporto ai metodi di gestione e manutenzione diversificati WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM
- Supporto per l'interfaccia di gestione della rete IPV4/IPV6 e la gestione dei vicini della rete
- Servizio di supporto DHCP server, DHCPL2/L3 relay agent, DHCPV6
- Supporto alla gestione delle configurazioni host e client DNS
- Supporto per la gestione della configurazione dei messaggi SNMP V1/V2C/V3 e Trap
- Supporto alla gestione della configurazione LLDP e LLDP-MED, gestione della configurazione ISDP
- Supporto alla gestione del piano di programmazione degli interruttori
- Supporto della modalità di porta, limite di velocità della larghezza di banda della porta, controllo della velocità, controllo del flusso e altra gestione, visualizzazione del pannello di informazioni sullo stato della porta
- Sostenere 8 gruppi di aggregazione lacp statica e dinamica
- Supporta la soppressione delle tempeste di unicast/multicast/broadcast
- Supporta il protocollo di albero di produzione STP/RSTP/MSTP e il protocollo di protezione del loop, supporta la configurazione CST e MST, elimina il loop del secondo livello e realizza il backup del collegamento
- Supporta la configurazione di port VLAN, IEEE 802.1Q VLAN, VLAN vocale, VLAN con doppio tag QinQ.
- Supporto all'invecchiamento degli indirizzi MAC e alla configurazione degli indirizzi MAC statici
- Supporta i protocolli multicast IGMP e MVR, supporta IGMP Snooping/MLD Snooping e soddisfa le esigenze di monitoraggio video ad alta definizione multi-terminal e accesso a videoconferenze.
- Supporto per la configurazione delle porte Auto-VoIP e UDLD
- Supporto per il routing IP e la gestione del routing delle porte L3
- Supporto per il routing a tre livelli ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/Route-Map/BFD/IGMP/PIM
- Supporto QOS 802.1P e IP DSCP priorità, gestione delle code di attesa delle porte
- Supporto alla gestione differenziata della qualità del servizio Diffserv, inclusa la visualizzazione delle classi/la visualizzazione delle politiche/la visualizzazione delle classi IPv6
- Supporto per il server Radius/TACACS+ e l'autenticazione 802.1x/Enable level/HTTP/HTTPs/Dot1x
- Supporto alla gestione delle configurazioni per prevenire gli attacchi DOS
- Supporto per la configurazione e la consultazione dello stato della gestione della sicurezza dell'accesso alle porte
- Supporto alla gestione della sicurezza IP delle porte basata sull'ispezione IGMP Snooping/IPSG/ARP dinamica
- Supporto alla gestione ACL del collegamento IPV4/IPV6/MAC
- Sistema di supporto di log/statistiche delle porte/connessione delle porte/prova dei cavi delle porte/informazioni sul modulo ottico SFP/gestione del monitoraggio dei pacchetti EAP
- Supporto di switch di riavvio/risistemazione/aggiornamento fisso/configurazione di importazione/esportazione/gestione del firmware dual IMG/diagnosi IP/interscambio di software cinese e inglese
- Supporto per la visualizzazione dell'occupazione del modulo hardware/CPU della temperatura del sistema, supporto per l'impostazione delle funzioni software e l'impostazione del tempo SNTP
- Gli utenti possono facilmente comprendere lo stato di funzionamento dell'apparecchiatura tramite l'indicatore di potenza (PWR), l'indicatore di funzionamento del sistema (SYS), l'indicatore di stato della porta (Link, L/A).
Applicazioni
1. Metropolitan Optical Broadband & Operator Networks (Rete metropolitana di banda larga ottica e operatori)
Ideale per gli operatori di telecomunicazioni, le società di televisione via cavo e gli integratori di sistemi per la costruzione di reti di trasmissione ottica metropolitana, reti di accesso a fibra di spina dorsale e reti private a banda larga degli operatori.Supporta QinQ VLAN, completa gestione remota SNMP e tabella di indirizzi MAC di grande capacità, realizzando l'isolamento aziendale multi-tenant stabile e la trasmissione di segnali in fibra a lunga distanza.
2Industria Reti private verticali
Adatto per la costruzione di reti private sicure e stabili in vari settori chiave:
Energia e energia elettrica: comunicazione di distribuzione dell'energia, monitoraggio delle sottostazioni e spina dorsale di trasmissione in fibra ottica di potenza;
Ferrovie e trasporti: trasmissione dei segnali ferroviari, trasporti intelligenti su autostrade, spina dorsale di monitoraggio del traffico;
Finanza e governo: reti private di uffici finanziari, intranet di uffici governativi e reti cittadine sicure per la sicurezza pubblica;
Petrolio e miniere: raccolta remota di dati sui giacimenti petroliferi, reti ottiche di controllo industriale delle miniere sotterranee;
Istruzione: banda larga a fibra del campus, sistemi di trasmissione multimediali per l'insegnamento a distanza.
3Sistemi di trasmissione multimediali integrati
Supporta IGMP Snooping, tecnologia multicast MVR e Voice VLAN, realizzando la trasmissione simultanea integrata di servizi video, voce e dati.sistemi di videoconferenza, piattaforme di videotelefonia IP e reti di comunicazione unificate aziendali.
4Progetti di monitoraggio e sorveglianza video in tempo reale
Ottimizzato per l'accesso di telecamere ad alta definizione di massa, con soppressione delle tempeste, replicazione multicast e prestazioni di inoltro a bassa latenza.sorveglianza stradale all'aperto, impianti di fabbrica, sistemi di video monitoraggio in tempo reale e sistemi di video sicurezza per parchi su larga scala, che supportano il layout in fibra a lunga distanza delle apparecchiature di monitoraggio front-end.
