Switch Ethernet in fibra ottica gestito L3 basato su 10G
Introduzione

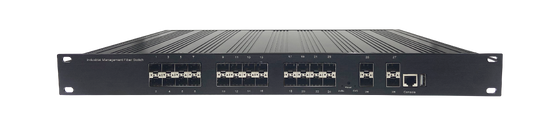

L'IM4X24S-GW è uno switch in fibra industriale gestito di classe carrier ad alte prestazioni progettato per infrastrutture di rete mission-critical che richiedono larghezza di banda elevata, latenza ultra bassa e stabilità operativa a lungo termine. Integra 24 porte in fibra SFP da 100/1000 Mbps con 4 porte uplink SFP+ da 10 G, fornendo accesso flessibile alla fibra e funzionalità di aggregazione ad alta capacità per le moderne reti Ethernet industriali e metropolitane.
Costruito su un robusto chassis di tipo industriale con montaggio su rack da 19 pollici, lo switch supporta il doppio ingresso di alimentazione CA/CC ridondante (CA 100–240 V/CC 37–75 V), garantendo il funzionamento continuo anche in ambienti di alimentazione instabili. Il suo design rinforzato con protezione EMI/ESD di livello industriale lo rende adatto all'impiego in condizioni difficili come sistemi di sorveglianza esterna, reti di trasporto, città intelligenti e siti di automazione industriale.
Oltre all'affidabilità hardware, l'IM4X24S-GW offre una suite completa di funzionalità di rete Layer 2 e Layer 3, consentendo routing avanzato, segmentazione, ottimizzazione del traffico e controllo di sicurezza. Con opzioni di gestione complete tra cui Web GUI, CLI, SNMP, SSH e Telnet, fornisce funzionamento e manutenzione della rete flessibili ed efficienti per integratori di sistemi e operatori di rete.
Questo switch è progettato non solo come dispositivo di connettività ma come nodo di controllo e aggregazione della rete principale per reti in fibra su larga scala e ad alta affidabilità.
Specifica
|
Interfaccia I/O
|
|
Energia
|
CA 100-240 V
|
|
Porta
|
24*Porta SFP da 1000 Mbps
4 porte in fibra SFP+ 10G
1 * Porta console
1 porta di archiviazione USB 2.0
|
|
Prestazione
|
|
Larghezza di banda
|
128 Gbps
|
|
Velocità di inoltro dei pacchetti
|
95,3 Mpps
|
|
Capacità della memoria flash
|
256 MB
|
|
Indirizzo MAC
|
16K
|
|
Cornice enorme
|
12K
|
|
Modalità di trasferimento
|
Memorizza e inoltra
|
|
Standard
|
|
Protocollo di rete
|
IEEE802.3: 10Base-T
Ethernet IEEE 802.3i 10BASE-T
IEEE 802.3u 100BASE-TX/FX
IEEE 802.3ab 1000BASE-T
IEEE802.3z1000BASE-X
IEEE 802.3ae 10GBASE-SR/LR
IEEE 802.3av GVRP
Controllo del flusso IEEE 802.3x
Aggregazione di collegamenti IEEE 802.3ad
VLAN protocollo IEEE 802.1v
Protocollo Spanning Tree (STP) IEEE 802.1d
Albero di copertura rapido IEEE 802.1s (RSTP)
IEEE 802.1w Multi Spanning Tree (MSTP)
VLAN IEEE 802.1q/Tagging VLAN
Sicurezza dell'accesso alla rete IEEE 802.1x
QoS IEEE 802.1p
|
|
Mezzo di rete
|
10BASE-T: cavo UTP categoria 3, 4, 5 (massimo 100 m)
100BASE-TX/1000Base-T: cavo UTP categoria 5, 5e o superiore (massimo 100 m) 1000BASE-X: MMF, SMF
10GBASE-LR
10GBASE-SR
|
|
Caratteristiche ottiche
|
Modalità multipla: 850/1310 nm (0-2KM)
Modalità singola: 1310/1550/1490 nm (0-120 km)
|
|
Protezione
|
|
Certificato di sicurezza
|
CE
|
|
Ambiente
|
|
Ambiente di lavoro
|
Temperatura di funzionamento: -10~50°C
Temperatura di conservazione: -40~70°C
Umidità di lavoro: 10%~90%, senza condensa
Temperatura di stoccaggio: 5%~90%, senza condensa
|
|
Indicazione
|
|
Indicatori LED
|
PWR,SIST,Collegamento,ACT
|
|
Meccanico
|
|
Dimensioni della struttura
|
Dimensioni del prodotto: 440 x 250 x 44 mm
Peso netto del prodotto: 1,6 kg
Peso lordo del prodotto: 1,9 kg
|
|
Potenza massima
|
35 W
|
|
Elenco dei pacchetti
|
Switch Ethernet: 1 set, Manuale utente: 1 PC, Certificato: 1 PC, Cavo di alimentazione: 1 PC
|
|
Caratteristiche L3
|
-L3 Itinerario
*128 voci dell'interfaccia IPv4
*256 voci di routing statico IPv4
*Voci di routing dinamico IPv4 8K
-RIP v1, v2
-OSPF v1, v2, V3
-IGMP v1, v2, v3
|
-Routing multicast
*Rotta multicast statica
-Proxy ARP
-Server/Relè DHCP
-VRRP
-BFD
|
|
Caratteristiche L2
|
-Aggregazione di collegamenti
*Aggregazione di collegamenti statici
*LACP 802.3ad
*Fino a 64 gruppi di aggregazione, contenenti 8 porte per gruppo
-Protocollo Spanning Tree
*802.1D STP
*RSTP 802.1w
*MSTP 802.1s
*32 Istanza MSTP
*Sicurezza STP: rilevamento loopback, protezione TC, filtro/protezione BPDU, protezione root
|
-Rilevamento del loopback
-Controllo del flusso
*Controllo del flusso 802.3x
-Mirroring delle porte
*Uno a uno
*Molti-a-uno
*Basato sul flusso
*Tx/Rx/Entrambi
-LLDP, LLDP-MED
|
|
Multicast L2
|
-1024 gruppi IGMP
-Snooping IGMP
*Snooping IGMP v1/v2/v3
*Congedo rapido IGMP
*MVR
*Interrogante snooping IGMP
*Multicast IP limitato
*Inoltro multicast statico
|
-Snooping MLD
*Snooping MLD v1/v2
*Interrogante di snooping MLD
*Congedo veloce
*Multicast IP limitato
*Inoltro multicast statico
|
|
VLAN
|
-Gruppo VLAN
*Gruppi VLAN 4K
VLAN tag -802.1Q
-VLAN MAC
-Protocollo VLAN
|
-VLAN VPN (QinQ)
-GVRP
-VLAN privata
|
|
QoS
|
-Classe di servizio
*Priorità del porto
*Priorità CoS/DSCP 802.1p
*8 code prioritarie
*Modalità di pianificazione della coda
-Controllo della larghezza di banda
*Limitazione della potenza basata su porta/flusso
*Controllo della tempesta
|
-Serv.diff
*Classe servizio differenziale
*Politica di servizio differenziato
*Servizio Diffserv
-VoIP automatico
-VLAN vocale
|
|
ACL
|
-Supporta fino a 3328 voci
-ACL MAC
*Mac di origine
*Destinazione MAC
*ID VLAN
*Priorità utente
*TipoEtere
-ACL IP standard
*IP di origine
*IP di destinazione
-ACL basato sul tempo
|
-ACL IP esteso
*IP di origine
*IP di destinazione
*Frammento
*Protocollo IP
*Bandiera TCP
*Porta TCP/UDP
*DSCP/IP TOS
|
|
Sicurezza
|
-AAA
-Snooping DHCP
-Associazione porta IP-MAC: fino a 32768 voci
-Ispezione ARP: fino a 32768 voci
-IP Source Guard: fino a 1020 voci
-Sicurezza delle porte statica/dinamica
-Fino a 64 indirizzi MAC per porta
-Broadcast/Multicast/Unicast Storm Control
*Modalità di controllo kbps/rapporto/pps
-Controllo degli accessi basato su IP/Porta/MAC
-DoS Difendi
|
-802.1X
*Autenticazione basata sulla porta
*Autenticazione basata su MAC (host).
*VLAN ospite
*Supporta l'autenticazione e la responsabilità di Radius
-Isolamento delle porte
-Filtro MAC
-Gestione web sicura tramite HTTPS con SSLv3/TLS1.0
-Gestione sicura dell'interfaccia a riga di comando (CLI) con SSHv1/SSHv2
|
|
Gestione
|
-GUI basata sul Web
-Interfaccia della riga di comando (CLI) tramite porta console, telnet
-SNMPv1/v2c/v3
-Trappola/Informa SNMP
-RMON (1,2,3,9 gruppi)
-Opzione DHCP82
-Trasferimento file HTTP/TFTP
|
-Monitoraggio della CPU
-Diagnostica del cavo
-Controllo degli accessi
-SNTP
-Registro di sistema
-Doppia immagine
-Gestione IPv6
-ID circuito PPPoE
|
|
MIB
|
-MIB II (RFC1213)
-Interfaccia MIB (RFC2233)
-Interfaccia Ethernet MIB (RFC1643)
-MIB ponte (RFC1493)
-MIB ponte P/Q (RFC2674)
-RMON MIB (RFC2819)
|
-RMON2MIB (RFC2021)
-Mib client di contabilità Radius (RFC2620)
-Mib client di autenticazione Radius (RFC2618)
-Ping remoto, Traceroute MIB (RFC2925)
|
Caratteristiche principali
L'IM4X24S-GW offre una potente combinazione di prestazioni, scalabilità e intelligenza di rete avanzata, che lo rendono adatto ad ambienti industriali e di telecomunicazione esigenti.
Architettura della fibra ad alta densità
24 porte di accesso in fibra SFP da 100/1000Mbps per l'aggregazione di dispositivi su larga scala
4 porte uplink SFP+ 10G che consentono la connettività backbone a larghezza di banda elevata
Supporta la trasmissione ottica a lunga distanza per reti metropolitane e industriali
Distribuzione flessibile della fibra che supporta ambienti monomodali e multimodali
Motore di commutazione ad alte prestazioni
Capacità di switching fino a 128Gbps con architettura non bloccante
Prestazioni di inoltro fino a 95,3 Mpps per scenari di traffico ad alta densità
La modalità di trasmissione store-and-forward garantisce l'integrità e la stabilità dei dati
Supporta frame jumbo fino a 12K per una trasmissione dati ad alta efficienza
Funzionalità di commutazione avanzate di livello 2
Supporto VLAN completo (802.1Q, basato su porta, MAC VLAN, QinQ)
Protocolli STP/RSTP/MSTP per prevenzione loop e ridondanza di rete
Link Aggregation Control Protocol (LACP) con un massimo di 64 gruppi
Snooping IGMP/Snooping MLD per la distribuzione ottimizzata del traffico multicast
Gestione avanzata delle porte tra cui mirroring, isolamento e controllo della velocità
Potenti funzioni di routing Layer 3
Routing statico e supporto completo del routing dinamico (RIP, OSPF, BGP, VRRP, BFD)
Supporta ambienti di rete dual-stack IPv4 e IPv6
Funzionalità di routing multicast e ARP proxy
Server DHCP, relè e supporto DHCP IPv6 per un'implementazione di rete flessibile
Elevata scalabilità per reti backbone aziendali e metropolitane
Sicurezza di rete di livello aziendale
Autenticazione IEEE 802.1X con supporto Radius e TACACS+
Associazione MAC/IP/porta e snooping DHCP per protezione anti-spoofing
Filtraggio del traffico basato su ACL per livelli IPv4/IPv6/MAC
Prevenzione degli attacchi DoS e meccanismi di sicurezza dei porti
Gestione sicura tramite HTTPS, SSH e accesso CLI crittografato
QoS avanzato e gestione del traffico
QoS basato sulla classificazione 802.1P, DSCP e DiffServ
Meccanismi di pianificazione di code multiple per la definizione delle priorità del traffico
Controllo della larghezza di banda per porta e per flusso
Soppressione delle tempeste broadcast, multicast e unicast
Prestazioni ottimizzate per videosorveglianza e servizi in tempo reale
Gestione completa della rete
Interfacce di gestione multiple: GUI Web, CLI, SNMP v1/v2/v3, Telnet, SSH
Monitoraggio del sistema incluso utilizzo della CPU, stato della porta e informazioni sul modulo ottico
Backup dell'immagine del doppio firmware per l'affidabilità del sistema
Gestione del backup, ripristino e aggiornamento della configurazione
Sincronizzazione dell'ora SNTP e supporto della registrazione del sistema
Applicazioni
L'IM4X24S-GW è ideale per implementazioni di rete su larga scala e mission-critical, tra cui:
- Reti dorsali Metro Ethernet e telecomunicazioni
- Città intelligenti e infrastrutture cittadine sicure
- Automazione industriale e reti manifatturiere
- Sistemi governativi, di trasporto e di servizi pubblici
- Piattaforme di videosorveglianza HD e monitoraggio in tempo reale
- Aggregazione della dorsale aziendale e del campus
