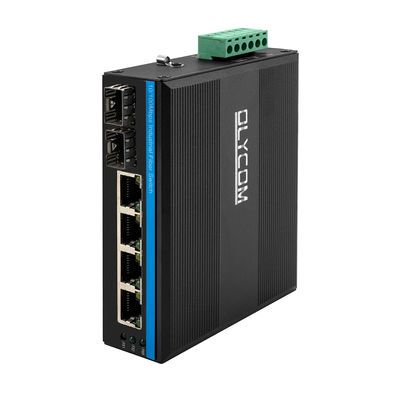

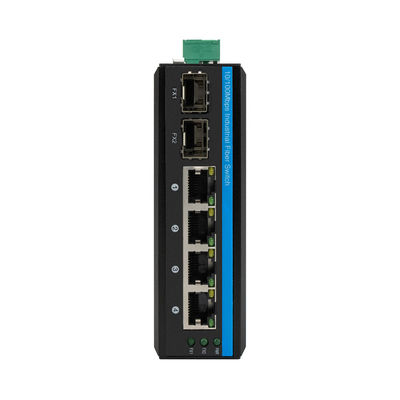

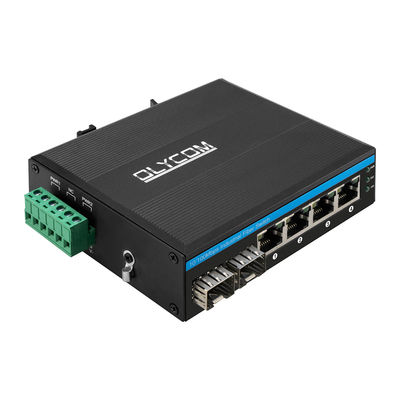

Olycom Switch PoE in fibra ottica CCTV 120W 4 porte
Caratteristiche principali dello switch PoE a 4 porte
- Fornisce PoE attivo (DC48V) a telecamere IP PoE, WAP ecc. tramite cavo in rame Cat5 o superiore
- 2 porte in fibra SFP a rilevamento automatico 100 Mbps
- 4 porte RJ45 a rilevamento automatico 10/100 Mbps, alimentazione IEEE 802.3af/at sulle porte da 1 a 4
- Rileva le modalità PoE (Non-PoE, conformi a 802.3af/at) delle apparecchiature elettriche collegate
- Protezione da sovratensione Ethernet 6KV, adatta a un ambiente esterno difficile
- Supporta Auto MDI/MDIX
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard Back pressure
- Conforme a IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX
- Installazione su guida DIN o a parete
- Portata fino a 100 metri
- Conforme agli standard FCC e CE
- Un meccanismo di commutazione store-and-forward
- Temperatura ambiente di esercizio: -40°C～75°C
È una soluzione ideale per la videosorveglianza IP, l'energia eolica, l'elettricità, la metropolitana PIS, l'automazione dell'assemblaggio, lo SCADA di potenza, il trattamento delle acque reflue, la metallurgia, i trasporti intelligenti, il trasporto ferroviario, l'industria militare e altre industrie
Dati tecnici dello switch PoE industriale
| Nome del prodotto |
Switch in fibra PoE industriale 10/100 Mbps (2F+4TP) |
| Modello n. |
IM-FP244FE |
| Porta |
2x100M SFP in fibra
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
4x10/100/1000M UTP RJ45 (Supporta l'auto-rilevamento MDI/MDIX)
1 morsettiera di alimentazione a 6 pin
|
| Protocollo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Funzionalità di commutazione |
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro:<10us
Larghezza di banda del sistema: 1,2 Gbps (senza ingorghi di traffico)
MAC: 4K
Dimensione del buffer pacchetti: 1,75 Mb
|
| Supporti di rete |
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100 m)
100BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100 m)
|
| LED |
Alimentazione, Fibra, Rete, PoE
PWR: Alimentazione
Fibra: FX1, FX2
On: la trasmissione è normale
Off: la trasmissione NON è normale (modulo ottico difettoso o scollegato)
Arancione rame: indicatore PoE
On: PoE è in funzione
Off: PoE non è in funzione o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
On: la velocità di trasmissione è 1000 Mbps
Lampeggiante: in trasmissione
Off: scollegato o la velocità di lavoro è 10/100 Mbps
|
| Consumo energetico |
Pieno carico senza PoE ≤5W |
| Alimentazione |
Tensione di ingresso dell'alimentazione PoE: 48 V (max 52 V)
Potenza di uscita dell'alimentazione PoE singola: 30 W (porta 1~4)
Budget totale: 120W
Tensione di uscita PoE: 48 V
Connessione inversa: supporto
|
| Cablaggio PoE |
1/2 (V+), 3/6 (V-) |
| Ambiente |
Temperatura di esercizio: -40°C～75°C
Temperatura di stoccaggio: -40°C～85°C
Umidità di esercizio: 10%～90%, senza condensa
Umidità di stoccaggio: 10%～95%, senza condensa
|
| Standard di settore |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune±6KV
|
| Certificazione |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4: 2014
|
| Informazioni meccaniche |
Guscio: guscio in metallo ondulato, livello di grado IP40
Dimensione: 114*93*35mm
Metodo di montaggio: montaggio su guida Din/a parete
Peso: 0,35 kg/0,45 kg (Netto/Lordo)
|
| Garanzia |
3 anni, supporto tecnico a vita |
Lista di imballaggio
1pc switch
1pc manuale utente
Osservazione
Gli accessori (staffa per guida DIN, modulo ottico, alimentatore, cavo patch, cavo di rete ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararli da soli o di acquistare un set completo da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 11,4*9,3*3,5 cm
Dimensioni della scatola interna: 23*16,5*5,8 cm
Peso del prodotto: 0,35 kg
Peso dell'imballaggio: 0,45 kg
Dimensioni della scatola principale: 67*33*47 cm
Quantità di imballaggio: 40 pezzi
Peso dell'imballaggio: 20 kg
Accessori
| Modulo ottico industriale |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Alimentatore DIN industriale |
| IM-DAC220/DC12V1.67A |
AC220V a DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V a DC24V1A, -30℃～70℃ |
Applicazione dello switch in fibra Fast Ethernet
FAQ
Su quale chip si basa?
Olycom: Realtek
Posso personalizzarlo?
Olycom: Sì
Supportiamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione ecc.)
Avete qualche certificazione?
Sì, la nostra azienda è certificata ISO9001.
Abbiamo certificati CE/FCC/RoHS/E-mark/CCC per i nostri modelli.
Che aspetto ha l'etichetta?
Ci saranno 2 copie per ogni pezzo di prodotto fabbricato. Una è attaccata al dispositivo, l'altra è sulla scatola di imballaggio.
È disponibile in diverse lingue e contenuti, quindi puoi aggiungere il tuo logo o il nome del modello.
Supportate OEM e ODM?
Sì, questo è il nostro vantaggio competitivo.
C'è un'introduzione dettagliata nel link sottostante.
https://www.industrialnetworkswitch.com/factory.html
Quali incoterms supportate?
Siamo una fabbrica EXW, il termine EXW è il nostro focus.
A volte facciamo FOB/CIF per ordini all'ingrosso, questo dipende dai casi. Vi preghiamo di parlare con noi per maggiori informazioni.
Partecipate ad alcune mostre?
Sì, partecipiamo regolarmente a IFSEC UK, MIPS RUSSIA, Security ESSEN GERMANY e ISC West USA.
A volte siamo espositori per alcuni piccoli spettacoli come Mitec Malaysia, Secon Korea e Intersec Saudi Arabia.
Ogni volta, abbiamo scattato molte foto per l'esposizione e la registrazione, fateci sapere se avete bisogno di controllare.
