Switch PoE in fibra a 8 porte Web Managed 2.5G PoE/PoE+ Olycom
Introduzione allo switch PoE a 8 porte
Porta
6 porte RJ45 con rilevamento automatico 10/100/1000Mbps
2 porte in fibra SFP 100/1000/2500Mbps
PoE

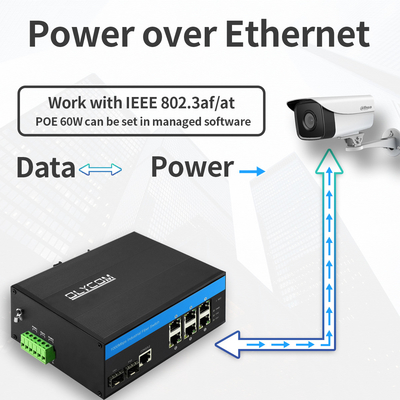

Alimentazione IEEE 802.3af/at sulle porte RJ45 da 1 a 6
Supporta l'alimentazione delle telecamere IP PoE tramite il punto di accesso wireless (AP) di 5 categorie di cavo Ethernet
Conforme a PoE at/PoE af, uscita con rilevamento automatico, max 180W
Uscita attiva DC48V
Portata fino a 100 metri
Hardware
Protezione da sovratensione Ethernet 6KV, adatta a un ambiente esterno difficile
Soddisfa il grado di protezione IP40 e i requisiti di grado industriale EMC
Installazioni su guida DIN o a parete
Conforme agli standard FCC e CE
Temperatura ambiente operativa: -40°C～75°C
Software
Supporta la personalizzazione
Con le caratteristiche di cui sopra, è una soluzione ideale per la videosorveglianza IP, il vento, l'elettricità, l'automazione dell'assemblaggio, la PIS della metropolitana, lo SCADA di alimentazione, il trattamento delle acque reflue, la metallurgia, i trasporti intelligenti, il trasporto ferroviario, l'industria militare e altre
Specifiche di Switch in fibra industriale
| Nome del prodotto |
Switch PoE in fibra industriale gestito 10/100/1000Mbps (2F+6TP) |
| Modello n. |
IM-FP266GW |
| Porta |
2 porte SFP da 100/1000/2500Mpbs
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
6*10/100/1000M UTP RJ45 (Supporta il rilevamento automatico MDI/MDIX)
|
| Protocollo |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Funzionalità di commutazione |
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro: <10us
Larghezza di banda del sistema: 22 Gbps (senza ingorghi di traffico)
Dimensione DRAM: 128M
Dimensione Flash: 16M
Dimensione del buffer pacchetti: 4Mb
ID VLAND: 4096
Dimensione della tabella degli indirizzi MAC: 8K
Jumbo Frame: 9.6KB
|
| Supporti di rete |
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100 m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100 m)
|
| LED |
Alimentazione, rete, fibra
PWR: Alimentazione
Arancione: Link/ACT
Verde: velocità di rete 1000M (spento quando è 100Mb/s)
Fibra: FX1/FX2
|
| Alimentazione |

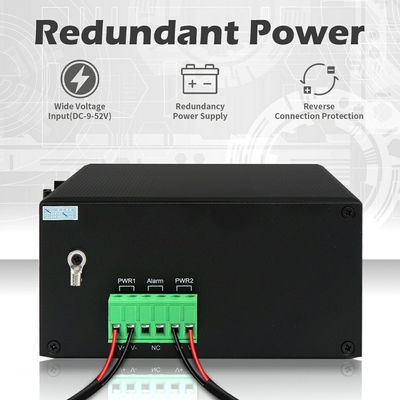

Tensione di ingresso: 48V (max 52V)
Tensione di uscita PoE: 48V
Potenza di uscita PoE singola: 30W (porta 1~8)
Budget massimo: 240W
Connessione inversa: supporto
|
| Cablaggio PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Ambiente |
Temperatura di esercizio: -40°C～75°C
Temperatura di stoccaggio: -40°C～85°C
Umidità di esercizio: 10%～90%, senza condensa
Umidità di stoccaggio: 10%～95%, senza condensa
|
| Standard industriali |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune ±6KV
|
| Certificazione |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B (Classe B) ANSI C63.4: 2014
|
| Informazioni meccaniche |
Guscio: guscio in metallo ondulato, livello di grado IP40
Dimensione: 158*115*60mm
Metodo di montaggio: montaggio su guida Din/a parete
Peso: 0,75 kg/0,9 kg (Netto/Lordo)
|
| Garanzia |
3 anni, supporto tecnico a vita |
Supporta la diagnosi dei cavi e può individuare il punto di guasto
Supporta IEEE802.3az EEE (Energy Efficient Ethernet) Management, ottimizza il consumo energetico

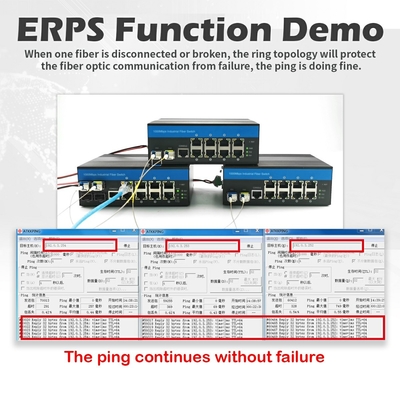

Supporta STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Supporta QoS, QoS di classificazione del trasporto, CoS, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
Supporta IEEE802.1q VLAN, porta VLAN, basata su Mac VLAN, IP subnet VLAN, Protocol VLAN, conversione VLAN, MVR
Supporta l'aggregazione di link IEEE802.3ad LACP dinamica, aggregazione di link statici
Supporta IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
Supporta il report dell'agente IGMP, MLD snooping
Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Supporta Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware previene il fallimento dell'aggiornamento
Supporta DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
Supporta RMON, MIB II, mirror image, registro eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
Supporta IPV6 server Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Vi preghiamo di contattarci per il manuale web o il manuale CLI
Informazioni sull'imballaggio
1pc switch
1pc manuale utente
Osservazione
Gli accessori (staffa per guida DIN, modulo ottico, alimentatore, cavo patch, cavo di rete, ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararli da soli o di acquistare un set completo da noi
| Ricetrasmettitore in fibra industriale |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Adattatore di alimentazione DIN industriale |
| IM-DAC220/DC48V2.5A |
AC220V a DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V a DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V a DC48V10A, -40℃～70℃ |
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 15,8*11,5*6 cm
Dimensioni della scatola interna: 25,3*20,8*8 cm
Peso del prodotto: 0,75 kg
Peso dell'imballaggio: 0,9 kg
Dimensioni della scatola principale: 55,5*40*41 cm
Quantità di imballaggio: 20 pezzi
Peso dell'imballaggio: 20 kg
Applicazione dello switch di rete gestito intelligente
FAQ
1, Su quale chip si basa?
Olycom: Vitesse
2, Posso personalizzarlo?
Olycom: Sì
Supportiamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione, ecc.)
3, Posso collegarlo a dispositivi 10/100M?
Olycom: Sì
Per le porte LAN, sono con rilevamento automatico 10/100/1000M
Per le porte in fibra, si prega di configurare la velocità di 100 Mbps tramite Web GUI o CLI
4, Posso disattivare la funzione PoE per alcune porte quando necessario?
R: Sì
Tutti gli switch gestiti PoE di questa serie supportano la gestione PoE
Si prega di impostare lo stato PoE tramite Web GUI o CLI
5, Fate SKD/CKD?
R: Sì
Come fabbrica, abbiamo affrontato questo molte volte.
