4 porte 10/100/1000Mbps Switch Ethernet non gestito

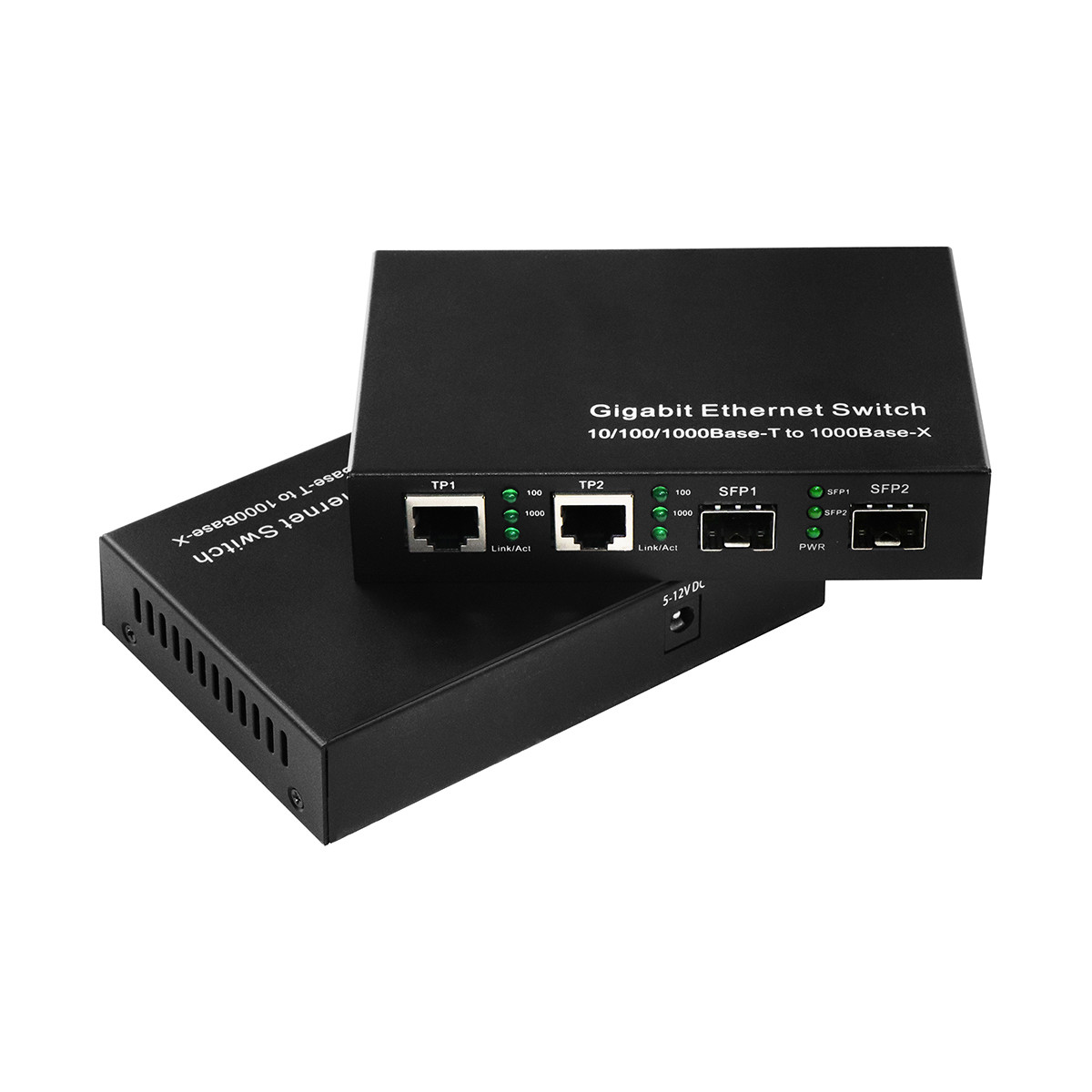

Visualizzazione dell'interruttore di rete gigabit
- IEEE802.3z/AB 1000Mbps 4 porte Gigabit Ethernet Switches supporta due tipi di supporti per la connessione e la commutazione di rete come 10/100/1000Base-T e 1000Base-SX/LX.
- L'interruttore è progettato con un controller di interruttore e una memoria buffer che collega due tipi di segmenti per funzionare senza intoppi.
- Lo switch ha 2 porte RJ45 10/100/1000Base-T e 2 porte SFP 1000Base-T/SX/LX. Tutte le porte RJ45 10/100/1000 Mbps supportano modalità Half o Full Duplex.
- Tutte le porte SFP supportano solo 1000Mbps e modalità Full-Duplex.
- Con unità di alimentazione esterna, fornisce una buona stabilità e affidabilità.
LED Descrizione dello switch Ethernet in fibra ottica

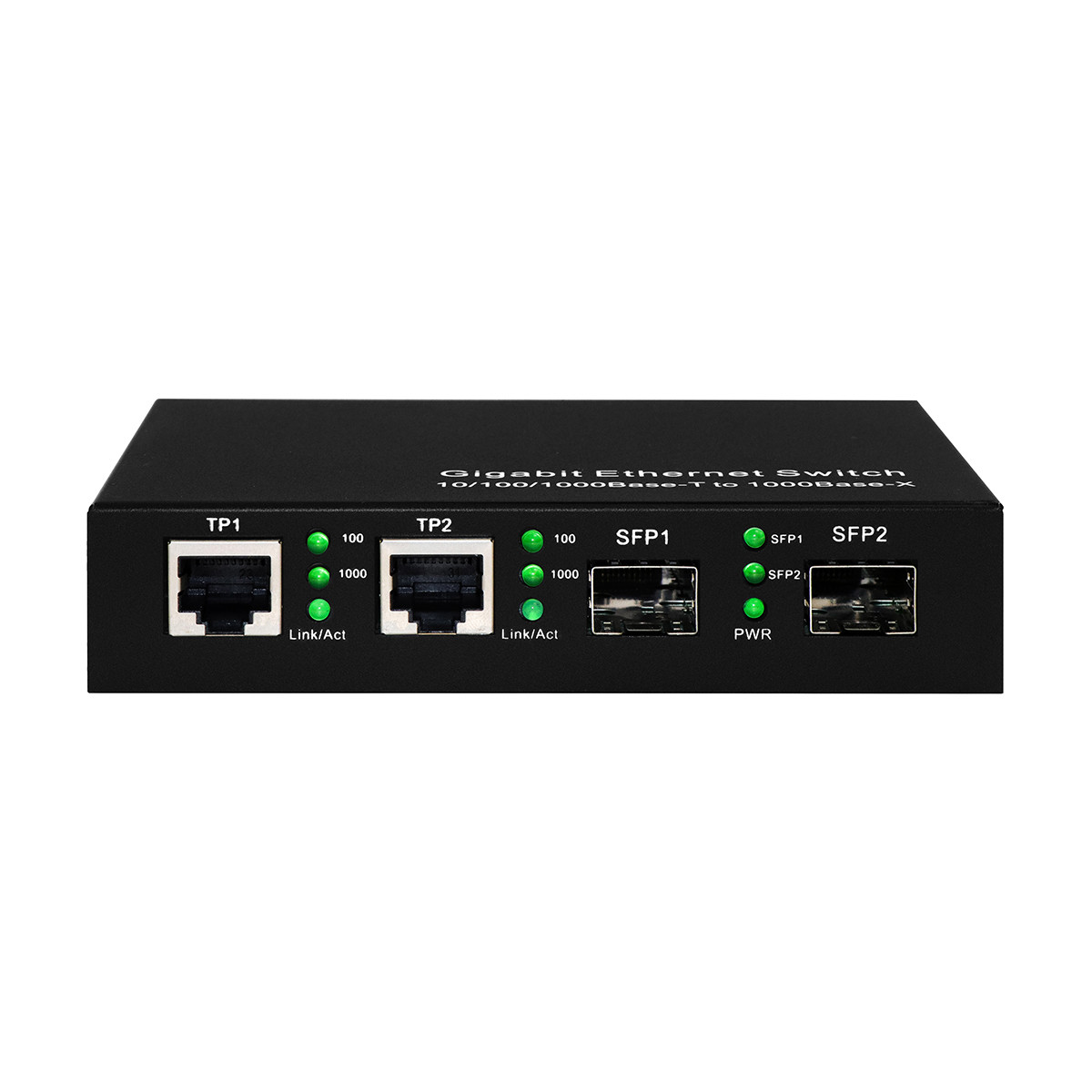

Ci sono 3×3 LED a vista frontale di 4 porte Gigabit Ethernet Switch
| 100 |
Accesi quando la velocità TP1/TP2 è di 100 Mbps |
| 1000 |
Accesi quando la velocità TP1/TP2 è di 1000Mbps |
| Link/Act |
Accesa quando la connessione TP1/TP2 è buona.
Lampeggia quando i dati TP1/TP2 vengono trasmessi.
|
| SFP1 |
Accendere quando la connessione SFP1 è buona.
lampeggia quando i dati SFP1 vengono trasmessi.
|
| SFP2 |
Accendere quando la connessione SFP2 è buona.
lampeggia quando i dati SFP2 vengono trasmessi.
|
| PWR |
Si accende quando arriva l'alimentazione da 5V. |
Specifica tecnica del modulo SFP in fibra ottica
| |
1000Base-SX |
1000Base-LX-20 |
| Tipo di connettore |
LC |
LC |
| Tipo di fibra |
Multi-modalità |
Dispositivo monouso |
| Lunghezza d'onda |
850 nm |
1310 nm |
| Distanza massima |
62.5μm: 224m
50 μm: 550 m
|
20 chilometri |
| Min TX PWR |
- 12,0 dBm |
- 11,0 dBm |
| Max TX PWR |
-6,0 dBm |
-5,0 dBm |
| Sensibilità |
< -19 dBm |
< -22 dBm |
| Link Budget |
7.0 dBm |
11.0 dBm
|
Specifica tecnica dello switch Ethernet gigabit
L'interruttore Ethernet Gigabit a quattro porte è conforme ai seguenti standard:
Norme: IEEE 802.3z/AB 10/1001000Base-T/1000Base-SX/LX/ZX
Cavo UTP: cavo di categoria 5e o 6 fino a 100 m.
Cable a fibra: 1000SX: 50/125,62.5/125μm multi-modo/1000LX/ZX: 8/125, 9/125μm mono-modo.
Tasso di trasferimento dati: porta RJ45: 10M, 100M, 1000Mbps/SFP: velocità di 1000Mbps.
Indicatori LED: TP 100, TP 1000, TP Link/Act, SFP1, SFP2, PWR
Modalità duplex: porta RJ45: Full/Half Duplex/auto-negoziazione
SFP: modalità full duplex
Requisito di potenza: 220V (da 170 a 260V) AC,50Hz o DC48V
Temperatura ambientale: 0 ∼ 50°C
Umidità: 5% ∼ 90%
Dimensione: 27*123*85 mm ((H×W×D)
Installazione del Gigabit Switch a 4 porte
- Collegare un modulo SFP alla gabbia SFP dello switch.
- Collegare il cavo di fibra dalla SFP sul Switch alla rete di fibra. Le connessioni di fibra devono essere abbinate: presa di trasmissione per presa di ricezione.
- Collegare un cavo UTP dal dispositivo di rete TP alla porta RJ45 dello switch.

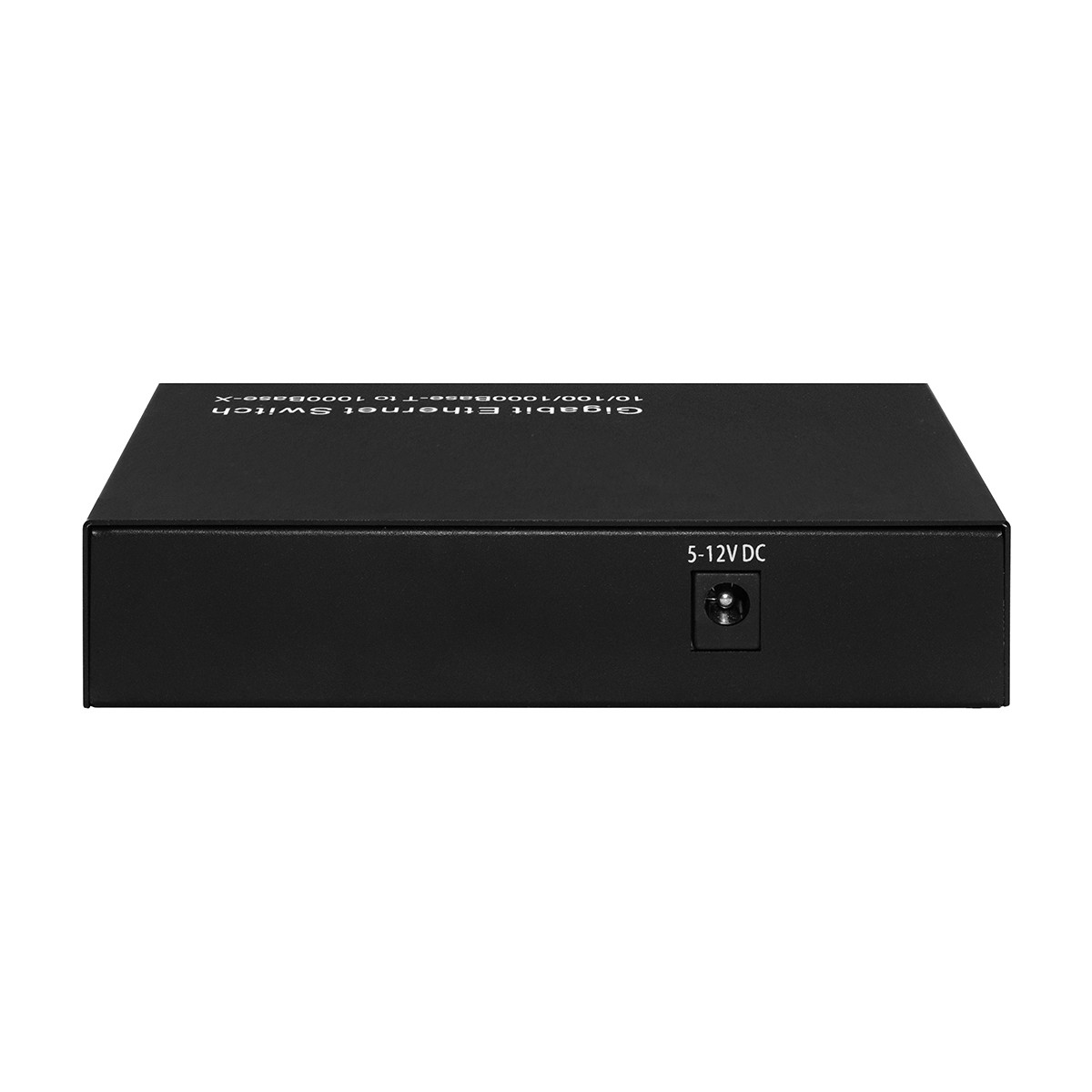

- Collegare l'adattatore di alimentazione allo switch e verificare che il Power LED si accenda.
Lista di controllo
Prima di installare lo Switch, verificare che il pacchetto contenga quanto segue:
- L'interruttore TP-SFP Gigabit a 4 porte.
- Adaptatore di corrente AC-DC.
- Manuale utente.
Informi immediatamente il vostro rappresentante commerciale in caso di mancata o danneggiamento di uno qualsiasi degli articoli di cui sopra.
Domande frequenti
1Posso avere uno sconto?
Sì, e di solito si basa sulla quantità e dopo il test dei campioni.
2Qual è il periodo di garanzia?
Per modelli commerciali comeconvertitore multimediale a fibre Ethernetointerruttore PoE in fibra ottica, è 1 anno.
Per i prodotti di qualità industriale, è di 3 anni.
Facciamo il supporto tecnico a vita se i modelli sono della compagnia Olycom.
3Posso avere la mia scatola di imballaggio?
Sì, la scatola di imballaggio standard non ha lettere o logo cinesi.
Va bene personalizzare la propria versione come mettere il proprio logo, nome del modello o slogan.

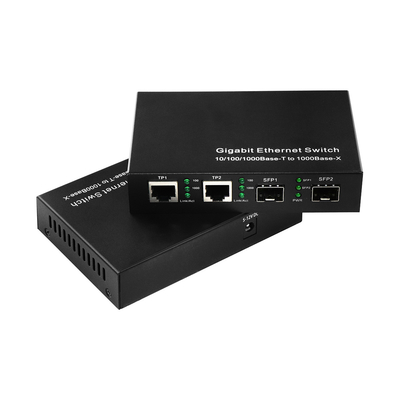

Altre foto dei prodotti
