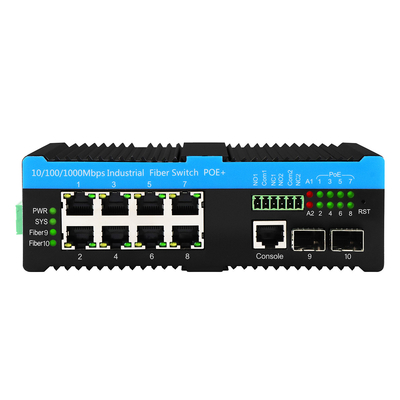

Olycom 8 Port PoE++ Network Gigabit Managed Switch
Caratteristiche chiave dello switch PoE da 90 Watt
- 8 x 10/100/1000Mbps porte RJ45 auto-sensing, supporto Auto MDI/MDIX
- 2 x 100/1000/2500Mbps porte a fibra SFP, 1 x porta CONSOLE per la gestioneIEEE 802.3af/at/bt (15.4W/30W/60W/90W) potenza su 1 ~ 8 porte RJ45, budget 720W
- Sostenere la gestione del POE, abilitare/disattivare le porte del POE, impostare il ritardo di accensione del POE e la potenza di uscita del POE
- Display in tempo reale del livello di tensione, corrente, potenza e PD
- Display luminoso dell'uscita dell'allarme del relè di supporto e dello stato dell'allarme (a 2 modi dal contatto a secco)
- Protezione da sovratensioni Ethernet 6KV, adattabile a ambienti esterni difficili
Specificità dell'interruttore di poe rinforzato
| Nome del prodotto |
10/100/1000Mbps Switching in fibra POE industriale gestito ((2F+8TP) |
| Port |
2 x 1000Mpbs porta SFP, 1G/2.5G entrambe supportate
SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km;
MM: 1310nm, 2Km; 850nm, 500 metri
8x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
| Norme |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificatore del territorio |
4096 |
| Cornice Jumbo |
9.6KB |
| Dimensione della tabella degli indirizzi MAC |
8K |
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
larghezza di banda del sistema: 26 Gbps (non ingorghi)
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Porta SFP, distanza di trasmissione: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Potenza, rete, fibra |
| Fornitore di alimentazione |
tensione di ingresso dell'alimentazione POE: 48V (massimo 57V)
Potenza di uscita di alimentazione PoE singola: 90W (porta 1~8)
Bilancio complessivo: 720 W
Voltaggio di uscita PoE: 48V
|
| Ambiente |
Temperatura di lavoro: -40°C/75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Norme industriali |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
|
Certificazione
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A112020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A112020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4:2014
|
| Informazioni meccaniche |
Conchiglia: conchiglia metallica ondulata
Classe di sicurezza: IP40
Dimensioni: 165 x 112 x 45,5 mm
Metodo di montaggio: montaggio su rotaia
|
| Garanzia |
Sostituzione entro 1 anno; riparazione dopo 3 anni |
Gestione
- Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Supporto Qos, classificazione dei trasporti Qos, Cos, controllo della larghezza di banda ((direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporto IEEE802.1q VLAN,porta VLAN,VLAN basata su Mac,VLAN su subnet IP,VLAN di protocollo,VLAN convertito, MVR
- Rapporto dell'agente di supporto IGMP, spionaggio MLD.
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporto per RMON, MIB II, immagine mirror, registro degli eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Supporto IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Applicazione di 90W BT PoE Switch
Domande frequenti
- Budget POE massimo 720W, ogni porta Ethernet supporta POE af/at/bt
È possibile regolare l'output POE tramite la gestione.
Ad esempio: in un test, si potrebbe fare la porta Ethernet 1 ~ 8 POE bt 90W.
In un altro, la porta 1~4 POE bt 90W e la porta 5~8 POE a 30W o senza POE.
Di solito ci sono 4 livelli di output POE nell'applicazione effettiva.
15.4W/30W/60W/90W, tutti supportati e regolabili tramite gestione.
Verde quando POE funziona.
Disattivato quando il POE e' disattivato.
- Con 2 porte di allarme, viene utilizzato per monitorare lo stato di funzionamento di qualsiasi 2 porte
È possibile monitorare 2 porte (fiber o Ethernet) tramite gestione.
Come nell'esempio precedente, la gestione consente di regolare la combinazione di porte.
Per esempio: una configurazione di allarme è la porta Ethernet 5 e l'altra è la porta fibra 1.
Si prega di notare che, in questo caso, se la porta Ethernet 6 non funziona, la porta di allarme non risponde.
Un altro modo di impostazione è fare clic su tutte le porte ((fibra/Ethernet), vedere sotto interfaccia
Se una porta non funziona, la porta di allarme diventa rossa.
Questo potrebbe essere configurato tramite STP o ERPS.
Basato sull'anello 2-SFP (il formato più semplice)
6~7 interruttori sono OK in un ciclo se va STP anello.
Principalmente innumerevoli, se si tratta di ERPS.
Può fornire continuamente potenza POE++ ai dispositivi PD per 8 porte UTP (escluse le porte combinate).
Questo richiede un'alimentazione minima di 15 A se è a pieno carico ((48V*15A=720W).
Ma in pratica, non si consiglia di collegare troppi dispositivi che richiedono molta energia a un singolo interruttore, questo influenzerà la stabilità.
