Specifica del switch multi-gigabit
| Nome del prodotto |
10/100/1000Mbps Switching in fibra POE industriale gestito ((2F+6TP) |
| Port |
2 x 1000Mpbs porta SFP, 1G/2.5G entrambe supportate
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
6x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
| Norme |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificatore del territorio |
4096 |
| Cornice Jumbo |
9.6KB |
| Dimensione della tabella degli indirizzi MAC |
8K |
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
Larghezza di banda del sistema: 22 Gbps (non ingorghi)
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Distanza di trasmissione da porta SFP: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Potenza, rete, fibra, allarme |
| Fornitore di alimentazione |
tensione di ingresso dell'alimentazione POE: 48V (max 52V)
Potenza di uscita di alimentazione PoE singola: 15,4W/30W/60W/90W (porta 1~6)
Bilancio complessivo: 540 W
Voltaggio di uscita PoE: 48V
|
| Ambiente |
Temperatura di lavoro: -40°C/75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Norme industriali |
EMI: FCC parte 15 sottoparte B classe A, EN 55022 classe A
EMS: EN 61000-4-2 (ESD) Livello 3, EN 61000-4-3 (RS) Livello 3, EN 61000-4-4 (EFT) Livello 3, EN 61000-4-5 (surge) Livello 3, EN 61000-4-6 (CS) Livello 3, EN 61000-4-8
Controllo del traffico: NEMA-TS2
Vibrazione: IEC 60068-2-6
Caduta libera: IEC 60068-2-32
Sconto: IEC 60068-2-27
Traffico ferroviario: EN 50121-4
|
| Sicurezza |
Marchio CE, commerciale
CE/LVD EN60950
|
| Informazioni meccaniche |
Conchiglia: conchiglia metallica ondulata
Classe di sicurezza: IP40
Dimensioni: 165 x 112 x 45,5 mm
Metodo di montaggio: montaggio su rotaia
|
| Garanzia |
Sostituzione entro 1 anno; riparazione dopo 3 anni |
Software di gestione
Questo switch Ethernet gestito da Vlan adotta il popolare chipset Vitesse e ha sotto le funzionalità di gestione
- Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Qos di supporto, classificazione dei trasporti Qos, Cos, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporto IEEE802.1q VLAN,Port VLAN,VLAN basato su Mac,VLAN su subnet IP,VLAN di protocollo,VLAN convertito, MVR
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporto IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Applicazione in anello dell'interruttore PoE esterno

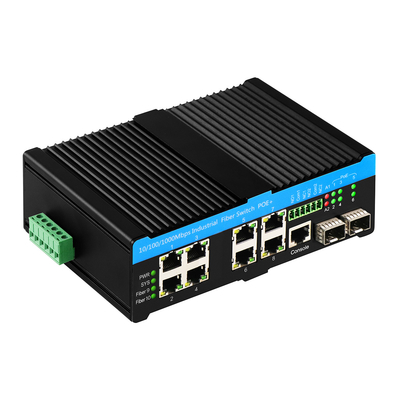

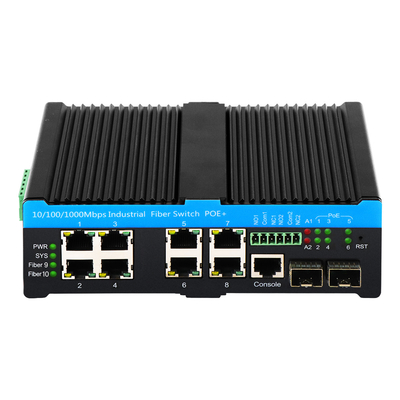

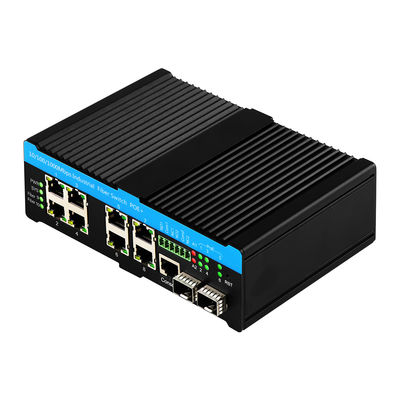

Foto effettive di sfp PoE switch
Domande frequenti
Q: Con 2 porte di allarme, viene utilizzato per monitorare lo stato di funzionamento di qualsiasi 2 porte
È possibile monitorare 2 porte (fiber o Ethernet) tramite gestione.
La gestione consente di regolare la combinazione di porte.
Per esempio: una configurazione di allarme è la porta Ethernet 5 e l'altra è la porta fibra 1.
Si prega di notare che, in questo caso, se la porta Ethernet 6 non funziona, la porta di allarme non risponde.
Q: 2*Porti combinati ((porto 7&8)
In parole povere, le porte combo sono due serie di porte fibra/Ethernet che si possono usare solo una volta.
Supponiamo che tu stia collegando la porta Ethernet 7 a un router nel tuo ufficio, allora FX 1 viene automaticamente disabilitato.
Ethernet 7&FX 1
Ethernet 8&FX 2
Quando si utilizza una porta in ogni set (totalmente 2 set), l'altra porta viene automaticamente disabilitata.
E come potete notare, 8 porte (fiber&Ethernet) al massimo funzionano contemporaneamente.
Ciò consente in modo flessibile di eseguire la combinazione in applicazione effettiva.
Potrebbe essere usato come
- 0 fibre + 8*Ethernet
- 1 fibra + 7* Ethernet
- 2 fibre + 6* Ethernet
D: Qual è la distanza di trasmissione PoE?
Se avete bisogno di distanze più lunghe, comprate da noi gli estensori PoE.
