Casa /Prodotti/Ricetrasmettitore del modulo di SFP/100Gbps QSFP28 Trasmettitore a fibra ottica CWDM4 Single Mode 2KM Per Data Center

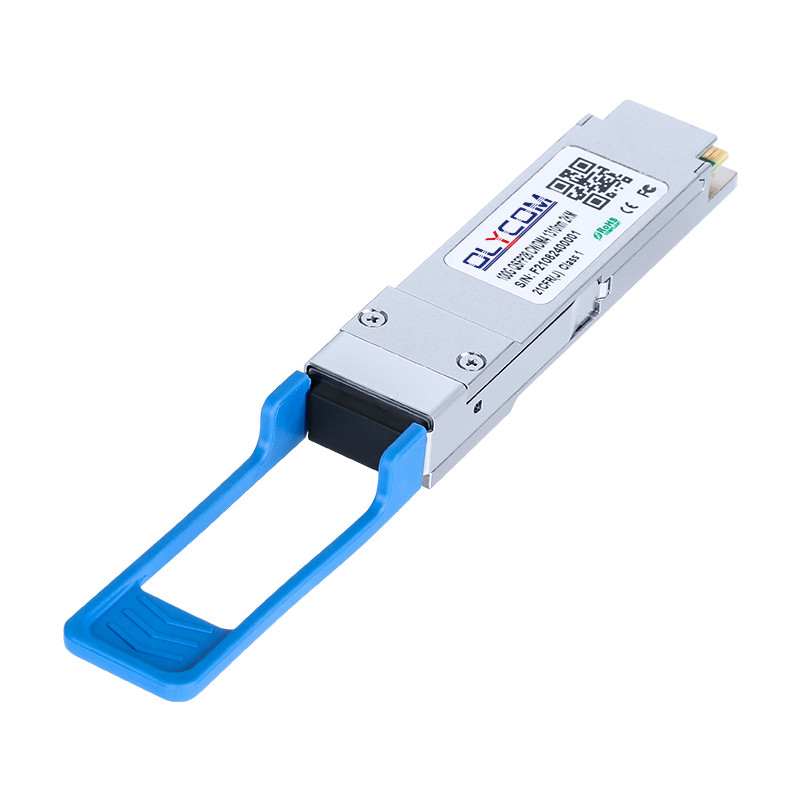

100Gbps QSFP28 Trasmettitore a fibra ottica CWDM4 Single Mode 2KM Per Data Center

1pc
MOQ
Negoziabile
prezzo
100Gbps QSFP28 Trasmettitore a fibra ottica CWDM4 Single Mode 2KM Per Data Center
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Modulo ottico 100G QSFP28
Distanza di trasmissione: 2 km
Collegamento: Duplex, porta LC
velocità: 4*25,78Gb/s
Fornitore di energia: 3.3V
Applicazione: Switch, Router, Data Center
Evidenziare:

Centro dati QSFP28 Trasmettitore a fibra ottica

,

Trasmettitore in fibra ottica QSFP28 da 100 Gbps

,

Trasmettitore a fibra ottica CWDM4 QSFP28
Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: Olycom
Certificazione: CE RoHS FCC ISO9001
Numero di modello: OQSPLHG02D
Documento: DWDM OTN SYSTEM OLYCOM.pdf
Termini di pagamento e spedizione
Imballaggi particolari: 1 pezzo in una scatola, 200g di G.W.
Tempi di consegna: 4~7 giorni
Termini di pagamento: T/T, PayPal
Capacità di alimentazione: 1500 pezzi/mese
Descrizione di prodotto

OQSPLHG02D CWDM 4 Single Mode 100G QSFP28 Trasmettitore



Descrizione di 100G Fiber Module



L'OQSPLHG02D è un transceiver IR4 QSFP28 a 100 Gb/s. È conforme al QSFP28 MSA e all'IEEE 802.3ba.QSFP28 IR4 transceiver modules are designed for use in 100 Gigabit Ethernet interfaces over single mode fiber.



Funzionalità di QSFP 28 Transceiver



  • Fattore di forma QSFP28 collegato a caldo
  • Supporta il funzionamento a doppio tasso 25G/28G
  • lunghezza massima del collegamento di 2 km su fibra monouso (SMF)
  • Dissipazione di potenza < 3,5 W
  • Funzioni di diagnostica digitale integrate
  • Supporta il funzionamento in modalità doppia 40G/100G con modalità di bypass automatico CDR
  • Trasmettitore CWDM basato su DFB 4x25.78Gb/s
  • Contenitori LC duplex
  • Fornitore di alimentazione singolo da 3,3 V
  • RoHS conforme
  • Temperatura della cassa di funzionamento: 0~+70°C



L'unità di comando è il sistema di comando.



Parametro Il simbolo Min. Tipico Max. Unità Altre note
Trasmettitore
Signaling rate per lane   25.78125±100 ppm Gb/s 1
Lungozza d'onda centrale λ

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 ¢ 1317.5

1324.5 ¢ 1337.5

 nm
Rapporto di soppressione in modalità laterale SMSR 30         nm
Trasmettere OMA per Lane TXP - 4       2.5 dBm
Trasmissione di potenza media per corsia Pout - Sei.5       2.5 dBm
Rapporto di estinzione ottica Pronto soccorso 3.5       dB
Potenza di lancio media del trasmettitore OFF, per corsia           - Trenta dBm
Transmitter and dispersion penalty, each lane: penalità di trasmissione e dispersione, ogni corsia TDP         3 dB
Trasmettitore riflettente RL         - 12 dB/Hz

Per il trattamento delle emissioni di CO2 da combustibile fossile, si applica la definizione di un'emissione di CO2 di CO2.



   - Si', certo.31- 0.4- 0.45- 0.34- 0.38, 0,4}   2
Ricevitore















 -130
Signaling rate per lane   25.78125±100 ppm Gb/s 1
Lungozza d'onda centrale λ

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 ¢ 1317.5

1324.5 ¢ 1337.5

 nm
Average Receive Power per Lane RXP - Undici.5   2.5 dBm
Damage threshold, each lane   3.5     dBm
Unstressed Receiver Sensitivity (OMA), each lane RXsens     - 10 dBm
Stressed Receiver OMA Sensitivity SRS     - Sette.3 dB
Risparmio di capitale DISCRIZIONE     - 12 dBm
Dati di riferimento Losa - Trenta     dBm
L'isteresi di LOS Loss 0.5     dB



Applicazione



  • Applicazioni 100G CWDM4 con FEC
  • Altri dispositivi per la trasmissione di dati



100Gbps QSFP28 Trasmettitore a fibra ottica CWDM4 Single Mode 2KM Per Data Center 0



Descrizione del codice PIN



Pin Il simbolo Nome/descrizione Giudice.
1 GND Terreno 1
2 Tx2n Trasmettitore Inverted Data Input
3 Tx2p Transmitter Non-Inverted Data Input
4 GND Terreno 1
5 Tx4n Trasmettitore Inverted Data Input
6 Tx4p Transmitter Non-Inverted Data Input
7 GND Terreno 1
8 ModSelL Modulo Select
9 ResetL Modulo Reset
10 Vcc Rx +3.3 V Ricevitore di alimentazione
11 SCL Clock di interfaccia seriale a due fili
12 SDA Dati di interfaccia seriale a due fili
13 GND Terreno 1
14 Rx3p Receiver Non-Inverted Data Output
15 Rx3n Receiver Inverted Data Output
16 GND Terreno 1
17 Rx1p Receiver Non-Inverted Data Output
18 Rx1n Receiver Inverted Data Output
19 GND Terreno 1
20 GND Terreno 1
21 Rx2n Receiver Inverted Data Output
22 Rx2p Receiver Non-Inverted Data Output
23 GND Terreno 1
24 Rx4n Receiver Inverted Data Output
25 Rx4p Receiver Non-Inverted Data Output
26 GND Terreno 1
27 ModPrsL Modulo Present
28 IntL Interrupt 2
29 Vcc Tx +3.3 V Trasmettitore di alimentazione
30 Vcc1 +3.3 V Fornitura di energia
31 LPMode Modalità a bassa potenza
32 GND Terreno 1
33 Tx3p Transmitter Non-Inverted Data Input
34 T3n Trasmettitore Inverted Data Input
35 GND Terreno 1
36 Tx1p Transmitter Non-Inverted Data Input
37 T1n Trasmettitore Inverted Data Input
38 GND Terreno 1



FUNZIONE DIGITALE DI DIAGNOSTICA



100Gbps QSFP28 Trasmettitore a fibra ottica CWDM4 Single Mode 2KM Per Data Center 1



Classificazione:



100Gbps QSFP28 Trasmettitore a fibra ottica CWDM4 Single Mode 2KM Per Data Center 2



Informazioni sull'ordine



Numero della parte Descrizione del prodotto
OQSPLHG02D 100Gbps QSFP28 CWDM4, LC, 2km, 0°C~+70°C, con DDM



100Gbps QSFP28 Trasmettitore a fibra ottica CWDM4 Single Mode 2KM Per Data Center 3

Prodotto Tag:

Modulo dello sfp di gigabit di WDM

Ricetrasmettitore del modulo di SFP

Ricetrasmettitore del modulo di GBIC SFP+
