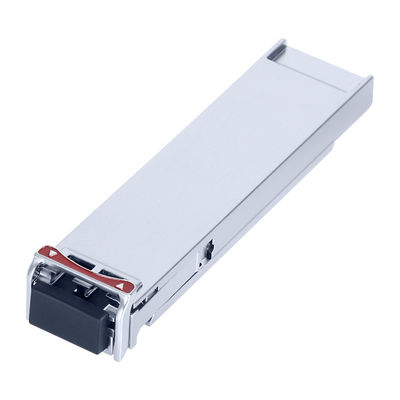

Modulo ottico 1470nm XFP CWDM 40KM
Caratteristiche del prodotto
- Supporta tassi di bit da 9,953 Gb/s a 11,1 Gb/s
- Impronta XFP a presa a caldo, diagnostica digitale integrata
- Lunghezza massima del collegamento di 40 km con SMF
- Laser EML raffreddato CWDM e fotodiodo PIN
- Pacchetto XFP MSA con connettore LC duplex
- Non è richiesto un orologio di riferimento
- Fornitore di alimentazione singolo +3,3V
- Dissipazione di potenza < 3,5 W
- Compatibile con la RoHS
- Intervallo di temperatura: da 0 a + 70°C
Applicazione
- Reti CWDM 10G
- SONET OC-192&SDH STM-64 a 9,953 Gbps
- Applicazioni Ethernet 10G
- Applicazioni di canale in fibra 10G
- 10GE su G.709 a 11,09Gbps
- OC192 su FEC a 10.709Gbps
- Altri collegamenti ottici fino a 11,1 Gbps
Caratteristiche ottiche ed elettriche
| Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
Altre note |
| Trasmettitore |
| Lunghezza d'onda centrale |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|
| Larghezza spettrale ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Rapporto di soppressione in modalità laterale |
SMSR |
30 |
|
|
dB |
|
| Potenza media di uscita |
Pout |
-1 |
|
+2 |
dBm |
1 |
| Rapporto di estinzione |
Pronto soccorso |
8.2 |
|
|
dB |
|
| Differenza di oscillazione di input dei dati |
Numero di imballaggio |
180 |
|
950 |
mV |
2 |
| Impedanza differenziale di ingresso |
Numero ZIN |
90 |
100 |
110 |
Ω |
|
| Disattivare TX |
Disattivare |
|
2.0 |
|
Vcc |
V. |
|
| Abilitare |
|
0 |
|
0.8 |
V. |
|
| Ricevitore |
| Lunghezza d'onda centrale |
λc |
1450 |
|
1620 |
nm |
|
| Sensibilità del ricevitore |
|
|
|
- 16 anni. |
dBm |
3 |
| Sovraccarico del ricevitore |
|
0.5 |
|
|
dBm |
3 |
| Risparmio di capitale |
DISCRIZIONE |
|
|
- 17 anni. |
dBm |
|
| Dati di riferimento |
Losa |
- 26 anni. |
|
|
dBm |
|
| L'isteresi di LOS |
|
0.5 |
|
4 |
dB |
|
| Differenziale di oscillazione di uscita dei dati |
Vout |
400 |
600 |
800 |
mV |
2 |
| Dati di riferimento |
Altezza |
2.0 |
|
Vcc |
V. |
|
| Basso |
|
|
0.8 |
V. |
|
Condizioni di esercizio raccomandate
| Parametro |
Il simbolo |
Min. |
Tipico |
Max. |
Unità |
| Temperatura della cassa di funzionamento |
Tc |
- 5 |
|
+ 70 |
°C |
| Tensione di alimentazione @3,3V |
Vcc |
3.135 |
3.30 |
3.465 |
V. |
| Corrente di alimentazione |
Icc |
|
|
1000 |
mA |
| Tasso di dati |
|
9.95 |
|
11.1 |
Gbit/s |
Descrizione
Il modulo XFP è conforme al 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), supportando un tasso di dati di 9,953 ~ 11,1 Gbps e una distanza di trasmissione fino a 40 km su SMF.
Il modulo trasmettitore comprende un trasmettitore con laser EML raffreddato CWDM da 1470~1610 nm e un ricevitore con un fotodiodo PIN.Il trasmettitore e il ricevitore sono separati in un ampio intervallo di temperatura e offrono una dissipazione termica ottimale e un'eccellente schermatura elettromagnetica, consentendo così elevate densità di porte per i sistemi 10 GbE.
Specifica meccanica
Informazioni sull'ordine
| Numero della parte |
Descrizione del prodotto |
| OXSPLXG40D-Cxx |
9.953~11.1Gbps, 1450~1610nm CWDM, modalità singola, 40km, 0~+70oC |

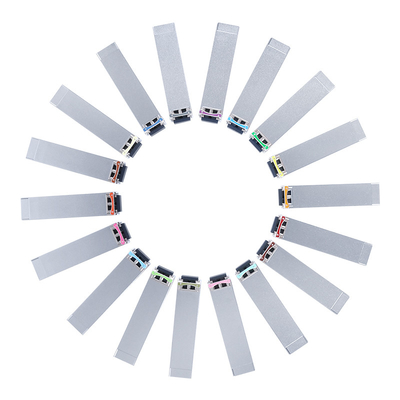

| Guida della lunghezza d'onda λC |
| Codice |
λC |
Unità |
Codice |
λC |
Unità |
Codice |
λC |
Unità |
Codice |
λC |
Unità |
| 47 |
1470 |
nm |
51 |
1510 |
nm |
55 |
1550 |
nm |
59 |
1590 |
nm |
| 49 |
1490 |
nm |
53 |
1530 |
nm |
57 |
1570 |
nm |
61 |
1610 |
nm |
Domande frequenti
Qual e' il tempo di consegna se ordino?
Dopo aver ricevuto il pagamento, iniziamo la produzione.
Se ordinate dei modelli popolari, di solito abbiamo in magazzino. Dopo qualche prova, spediremo i materiali.
Se non abbiamo stock, il tempo di produzione è di solito di 3~5 giorni lavorativi per meno di 50pcs/pari.
Posso visitare la sua fabbrica?
Ogni anno ci saranno dei clienti importanti che ci visiteranno per nuovi modelli e per migliorare il nostro rapporto commerciale.
Ci faccia sapere se ha un piano.
Qual e' il termine di pagamento?
Per gli ordini di campioni, pagamento completo prima della produzione.
Per gli ordini in massa, potremmo fare il deposito del 30% e il pagamento del saldo prima di spedire l'ordine.
La regola di principio è il pagamento integrale prima della spedizione.
