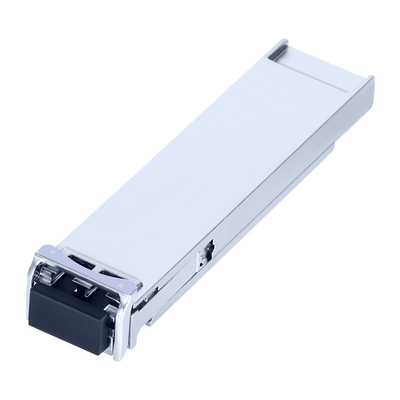

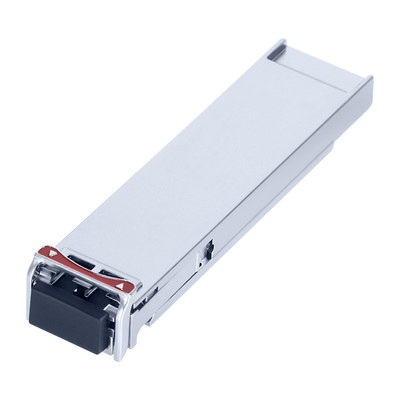

40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM

1 PC
MOQ
Negoziabile
prezzo
40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Modulo ottico DWDM XFP
velocità: 10 Gb/s
Distanza: 40 KM
Port: Doppia porta, connettore LC
Evidenziare:

Trasmettitore a fibra mono-moda DWDM XFP

,

40 km DWDM XFP Fiber Transceiver

,

1528.77 - 1563.05nm DWDM XFP Fiber Transceiver
Informazioni di base
Marca: Olycom
Certificazione: CE RoHS FCC ISO9001
Numero di modello: OXSPLXG40D-Dxx
Documento: OLYCOM Industrial Networkin...24.pdf
Termini di pagamento e spedizione
Imballaggi particolari: 1 pezzo in una scatola, 300g di G.W.
Tempi di consegna: 3~7 giorni
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 2500pcs/month
Descrizione di prodotto

Modulo XFP DWDM 10G di portata di 40 km



Descrizione



Il modulo XFP è conforme al 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), supportando un tasso di dati di 9,953 ~ 11,1 Gbps e una distanza di trasmissione fino a 40 km su SMF.



Il modulo trasmettitore comprende un trasmettitore con 100 GHz C Band 1528.77~1563.05nm DWDM Cooled EML laser e un ricevitore con un fotodiodo PIN.Il trasmettitore e il ricevitore sono separati in un ampio intervallo di temperatura e offrono una dissipazione termica ottimale e un'eccellente schermatura elettromagnetica, consentendo così elevate densità di porte per i sistemi 10 GbE.

40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 0

Caratteristiche ottiche ed elettriche



Parametro Il simbolo Min. Tipico Max. Unità Altre note
Trasmettitore
Lunghezza d'onda centrale λc 1528.77   1563.05 nm
Larghezza spettrale ((-20dB) Δλ     1 nm
Rapporto di soppressione in modalità laterale SMSR 30     dB
Distanza di lunghezza d'onda centrale     100   GHz
Potenza media di uscita Pout -1   +2 dBm 1
Rapporto di estinzione Pronto soccorso 8.2     dB
Differenza di oscillazione di input dei dati Numero di imballaggio 180   950 mV 2
Impedanza differenziale di ingresso Numero ZIN 90 100 110 Ω
Disattivare TX Disattivare   2.0   Vcc V.
Abilitare   0   0.8 V.
Ricevitore
Lunghezza d'onda centrale λc 1450   1620 nm
Sensibilità del ricevitore       - 16 anni. dBm 3
Sovraccarico del ricevitore   0.5     dBm 3
Risparmio di capitale DISCRIZIONE     - 17 anni. dBm
Dati di riferimento Losa - 26 anni.     dBm
L'isteresi di LOS   0.5   4 dB
Differenziale di oscillazione di uscita dei dati Vout 400 600 800 mV 2
Dati di riferimento Altezza 2.0   Vcc V.
Basso     0.8 V.



40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 1



Caratteristiche del prodotto



  • Supporta tassi di bit da 9,953 Gb/s a 11,1 Gb/s
  • Impronta XFP a presa a caldo, diagnostica digitale integrata
  • Lunghezza massima del collegamento di 40 km con SMF
  • 100 GHz ITU, banda C DWDM Laser EML raffreddato e fotodiodo PIN
  • Pacchetto XFP MSA con connettore LC duplex
  • Non è richiesto un orologio di riferimento
  • Fornitore di alimentazione singolo +3,3V
  • Dissipazione di potenza < 3,5 W
  • Compatibile con la RoHS
  • Intervallo di temperatura: da 0 a + 70°C



Applicazioni



  • Reti DWDM 10G
  • SONET OC-192&SDH STM-64 a 9,953 Gbps
  • Applicazioni Ethernet 10G
  • Applicazioni di canale in fibra 10G
  • 10GE su G.709 a 11,09Gbps
  • OC192 su FEC a 10.709Gbps
  • Altri collegamenti ottici fino a 11,1 Gbps



Disegno meccanico



40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 2



Informazioni sull'ordine



Numero della parte Descrizione del prodotto
OXSPLXG40D-Dxx 9.953~11.1Gbps, 1528.77~1563.05nm DWDM, modalità singola, 40km, 0~+70oC



Guida della lunghezza d'onda λC

Canale ITU

Codice del prodotto

 Frequenza ((THz) Lunghezza d'onda

Canale ITU

Codice del prodotto

 Frequenza ((THz) Lunghezza d'onda
17 191.7 1563.86 40 194.0 1545.32
18 191.8 1563.04 41 194.1 1544.52
19 191.9 1562.23 42 194.2 1543.73
20 192.0 1561.41 43 194.3 1542.93
21 192.1 1560.60 44 194.4 1542.14
22 192.2 1559.79 45 194.5 1541.34
23 192.3 1558.98 46 194.6 1540.55
24 192.4 1558.17 47 194.7 1539.76
25 192.5 1557.36 48 194.8 1538.97
26 192.6 1556.55 49 194.9 1538.19
27 192.7 1555.74 50 195.0 1537.40
28 192.8 1554.94 51 195.1 1536.61
29 192.9 1554.13 52 195.2 1535.82
30 193.0 1553.32 53 195.3 1535.04
31 193.1 1552.52 54 195.4 1534.25
32 193.2 1551.72 55 195.5 1533.46
33 193.3 1550.92 56 195.6 1532.68
34 193.4 1550.11 57 195.7 1531.89
35 193.5 1549.32 58 195.8 1531.12
36 193.6 1548.51 59 195.9 1530.33
37 193.7 1547.71 60 196.0 1529.55
38 193.8 1546.92 61 196.1 1528.77
39 193.9 1546.12 - - -


40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 3

40KM DWDM XFP Fiber Transceiver 1528.77 - 1563.05nm Single Mode Dual LC Port DDM 4
