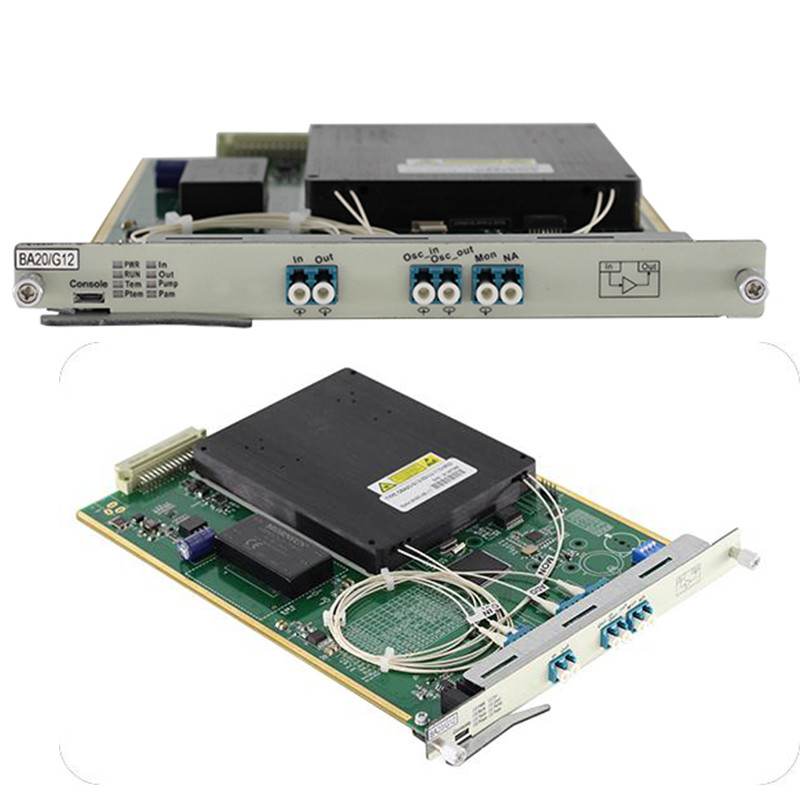

Carta di amplificatore ottico EDFA intercambiabile a caldo
Caratteristiche del prodotto
- Coefficiente di rumore basso: valore tipico di 5 dB.
- Alte capacità di accumulo di piattazza: piattazza di accumulo di lunghezza d'onda DWDM < 1,5 dB.
- Modi operativi multipli: supporta il guadagno AGC regolabile, l'uscita APC regolabile e la tensione ACC regolabile.
- Controllo della risposta transitoria: il controllo della risposta transitoria ad alte prestazioni garantisce potenza e guadagno stabili senza influenzare i segnali esistenti.
- Funzione di correzione automatica ASE: ottimizza automaticamente il rumore ASE per garantire che il numero di rumori sia minimo.
Specificità
| Funzione |
Descrizione |
| Intervallo di lunghezza d'onda di lavoro |
Tipo standard: 1529nm~1561nm Tipo esteso: 1528nm~1568nm |
| Tipo di EDFA |
Amplificazione di potenza OBA |
Amplificazione di potenza OPA |
| Potenza ottica di ingresso minima |
-22 dBm |
-32 dBm |
| Potenza ottica di uscita massima |
+20 dBm |
+16 dBm |
| Guadagno massimo |
17 dB |
20 dB |
| Figura del rumore |
< 5,5 dB |
| Acquisto di piattezza |
< 1,5 dB |
| Tecnologia proprietaria |
Supporto di blocco di guadagno, regolabile, tecnologia di controllo transitorio, spegnimento automatico della potenza ottica di uscita |
| Funzione di gestione della rete |
Sostenere il monitoraggio in tempo reale dello stato di funzionamento dell'EDFA, tra cui: potenza ottica, pompaggio, temperatura, ecc.
soglia di arresto della pompa di supporto e funzione di impostazione automatica del tempo di recupero
|
| Numero di slot occupati |

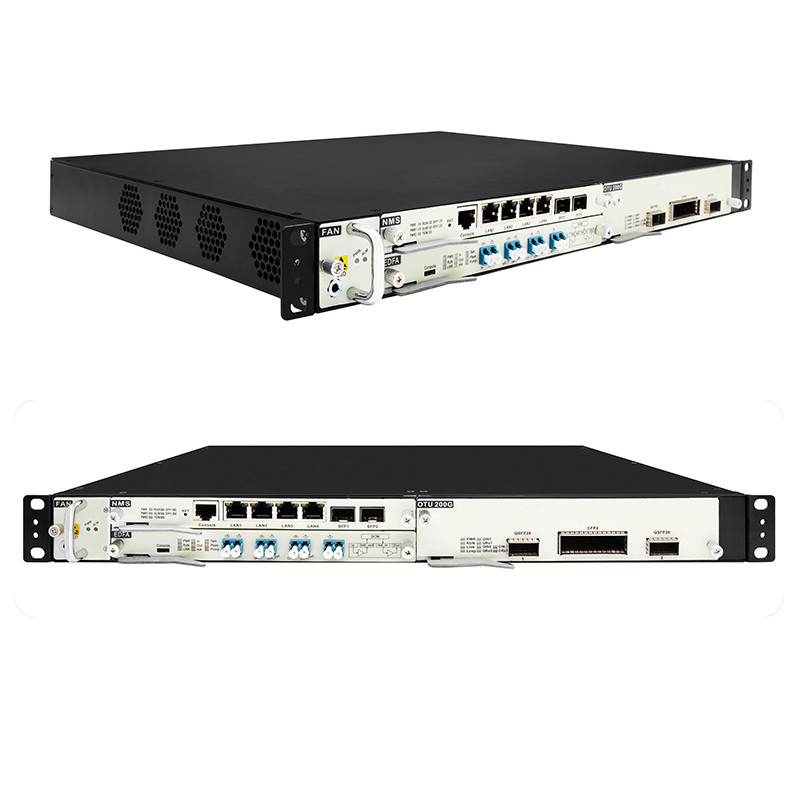

Sostegno del telaio della serie completa OSP3800, occupando 1 slot, (0,5U) |
| Interfaccia ottica |
LC/UPC |
| Consumo di potenza massimo |
15W |
| MTBF |
>100.000 ore |

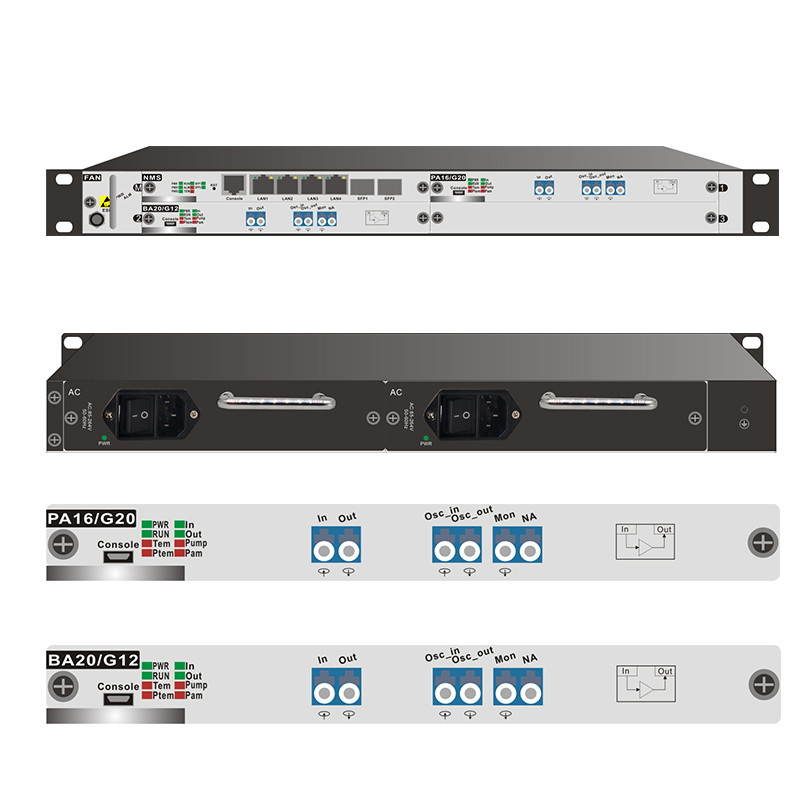

Struttura
Definizione dell'interfaccia
| Interfaccia |
Articolo |
Funzione/Descrizione |
| In |
Interfaccia di input EDFA |
Porta di ingresso di potenza ottica di segnale piccolo |
| Fuori! |
Interfaccia di uscita EDFA |
Porta ottica di uscita di amplificazione EDFA. |
| OSC_IN |
Porta di ingresso del canale di monitoraggio |
collegamento alla scheda di gestione della rete SFP TX per trasmettere le informazioni di gestione della rete. |
| OSC_Out |
Porta di uscita del canale di monitoraggio |
Collegamento alla scheda di gestione della rete SFP RX per trasmettere le informazioni di gestione della rete. |
| MON |
porto di sorveglianza |
Interfaccia di monitoraggio delle prestazioni dell'EDFA, OPM di collegamento o spettrometro. |
Descrizione degli indicatori
| Interfaccia |
Articolo |
Descrizione |
| PWR |
Indicatore di potenza EDFA |
Azionato, alimentazione EDFA normale, disattivato, mancato alimentamento. |
| Correre |
Indicatore di funzionamento dell'AEDF |
On, EDFA funziona normalmente; off, il funzionamento è difettoso. |
| In |
Indicatore di allarme di ingresso EDFA |
On, l'input è anormale; off, l'input è normale. |
| Fuori! |
Indicatore di allarme di uscita EDFA |
On, l'uscita è anormale; off, l'uscita è normale. |
| Tem |
Indicatore di allarme di temperatura del modulo EDFA |
In funzione, la temperatura del modulo EDFA è anormale; in funzione, la temperatura del modulo è normale. |
| Ptem |
Indicatore di allarme della temperatura della pompa |
Accesi, la temperatura della pompa è anormale; disattivati, la temperatura della pompa è normale. |
| Pompa |
Indicatore di avvertimento della pompa |
On, la pompa è spenta; off, la pompa è accesa. |
| Pam. |
Indicatore di allarme di corrente della pompa |
Accesi, la corrente della pompa è anormale; disattivati: la corrente della pompa è normale. |
Introduzione
La funzione principale della scheda dell'amplificatore ottico EDFA (Erbium Doped Fiber Amplifier) è quella di effettuare una compensazione di potenza sulla luce del segnale nel collegamento di trasmissione,e può amplificare simultaneamente fino a 48 canali (distanza tra canali è di 100 GHz) o 96 canali (distanza tra canali è di 50 GHz) nella banda C.
Il segnale ottico ha le caratteristiche di guadagno piatto, guadagno regolabile e piccolo indice di rumore.
È una parte indispensabile e importante del sistema DWDM, del futuro sistema ad alta velocità e della trasmissione a lunga distanza di una rete completamente ottica.
Informazioni relative al monitoraggio delle carte dell'EFDA
- monitoraggio online in tempo reale dello stato di funzionamento del singolo disco dell'EDFA;
- monitoraggio in tempo reale della potenza ottica di ingresso e di uscita dell'EDFA;
- monitoraggio in tempo reale dello stato di funzionamento della pompa EDFA,
- Monitoraggio in tempo reale della corrente di lavoro dell'EDFA, del consumo di energia, della temperatura della stella, della corrente di raffreddamento, ecc.,
- Impostare le soglie ottiche di ingresso e di uscita attraverso la gestione della rete, impostare la modalità di funzionamento EDFA, la soglia di potenza di uscita, il guadagno, ecc.
Configurazione
1Impostazione della soglia di allarme di potenza di ingresso e di uscita
La soglia di allarme della potenza di ingresso e di uscita dell'amplificatore può essere impostata tramite la gestione della rete.la pompa EDFA è spentaQuando l'output dell'EDFA è inferiore alla soglia, viene attivato un allarme.
2. Impostazione della modalità di lavoro
La modalità di funzionamento dell'amplificatore può essere impostata tramite la gestione della rete: modalità di guadagno costante AGC, modalità di uscita costante APC, modalità di corrente costante ACC, il guadagno può essere impostato in modalità AGC,la gamma di impostazione è di ±1 dB è la migliore, la potenza di uscita può essere impostata in modalità APC, il range di impostazione è ottimale ±1dBm
3. Impostazione della modalità di protezione degli occhi
Durante l'installazione e il debugging o la risoluzione dei problemi,è possibile attivare la modalità di protezione oculare dell'amplificatore attraverso il sistema di gestione della rete per ridurre la potenza di uscita dell'EDFA per evitare lesioni al personale di manutenzione
