Name: 25G SFP28 CWDM Transceiver estensione modulo singolo 10Km supporto di grado commerciale OEM
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OSPLTG10D-Cxx
Price: 57.00 USD
Availability: InStock

25G SFP28 CWDM Transceiver estensione modulo singolo 10Km supporto di grado commerciale OEM

1pc

MOQ

Negoziabile

prezzo

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Product Name: SFP28 CWDM Optical Module

Speed: 25Gb/s

Distance: 10KM

Connector: LC port

Wokring Temperature: 0 to +70°C

Feature: Support DDM

Evidenziare:

Trasmettitore CWDM di tipo commerciale SFP28

ricetrasmettitore di 25G SFP28 CWDM

Trasmettitore SFP28 CWDM da 10 km

Informazioni di base

Luogo di origine: Shenzhen, Cina

Marca: Olycom

Certificazione: CE RoHS FCC ISO9001

Numero di modello: OSPLTG10D-Cxx

Documento: IM-WS080GE.pdf

Termini di pagamento e spedizione

Imballaggi particolari: 1 pezzo in una scatola, 300g di G.W.

Tempi di consegna: 3~7 giorni

Termini di pagamento: T/T, Paypal

Capacità di alimentazione: 2500pcs/month

Galleria

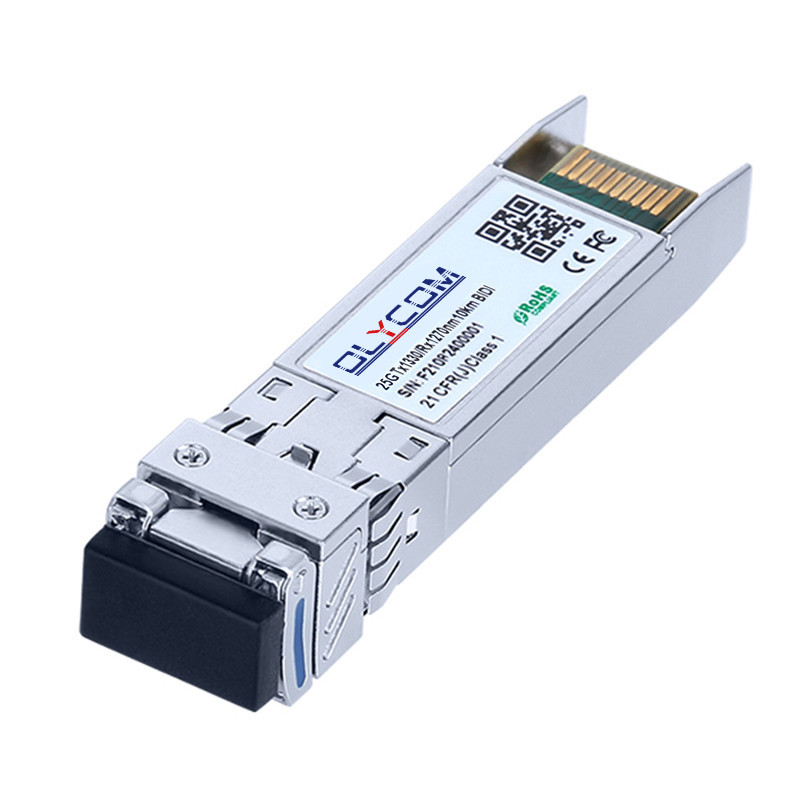

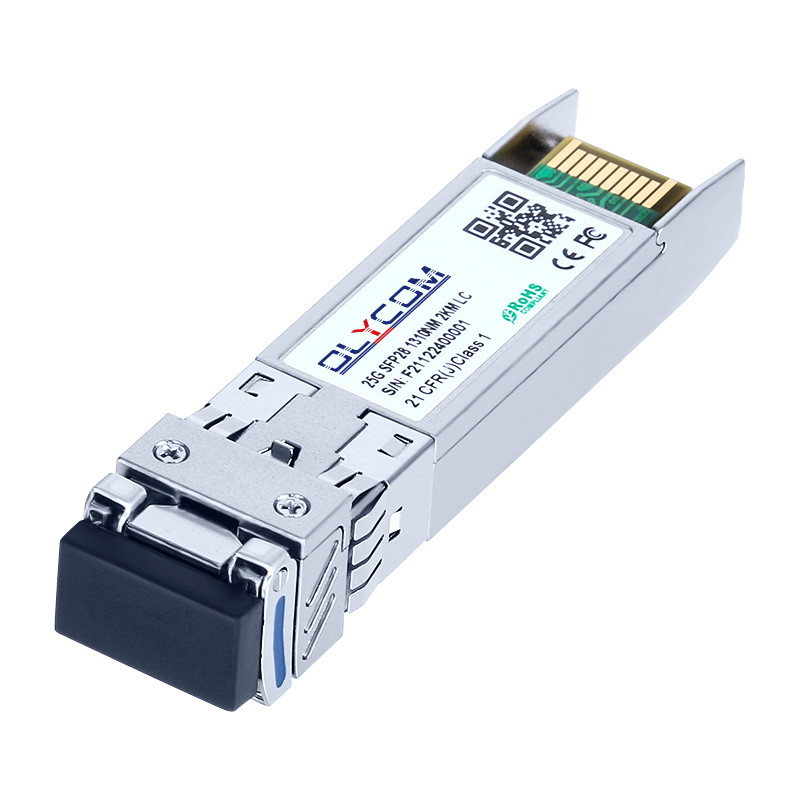

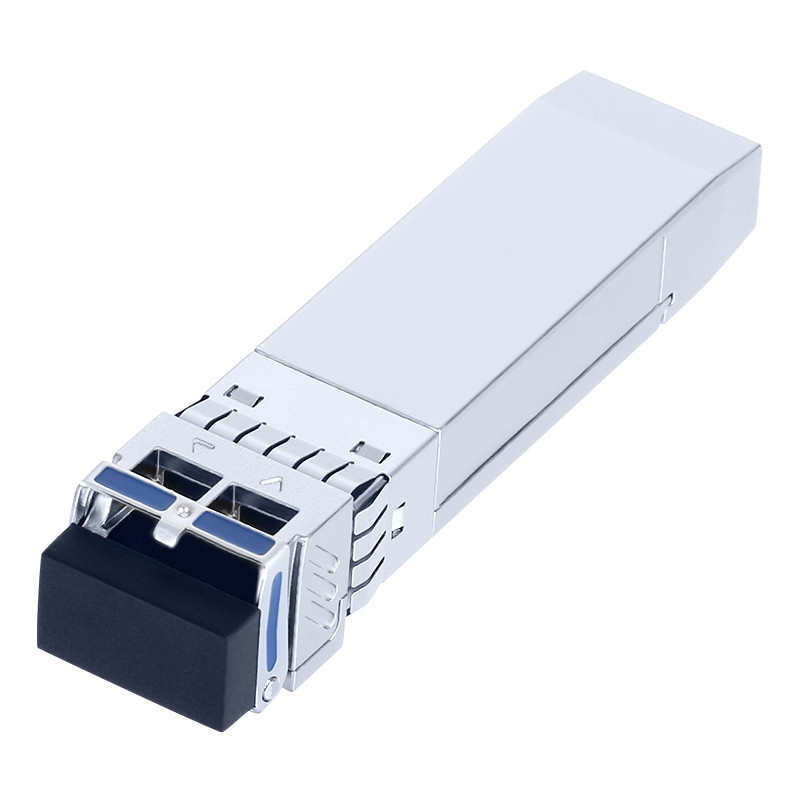

25G SFP28 CWDM Transceiver estensione modulo singolo 10Km supporto di grado commerciale OEM

Descrizione di prodotto

1471~1571nm CWDM 25G DDM Trasmettitore in fibra ottica

Caratteristiche del prodotto

Supporta velocità di bit fino a 25,78 Gbps
SFP+ innescabile a caldo
laser EML raffreddato CWDM e fotodiodo PIN,
Fino a 10 km per la trasmissione SMF
Conformi alle norme SFP+ MSA e SFF-8472 con contenitore LC duplex
Compatibile con la RoHS
Fornitore di alimentazione singolo +3,3V
Dissipazione di potenza < 2,3 W
Monitoraggio diagnostico digitale in tempo reale

Caratteristiche ottiche ed elettriche

Parametro		Il simbolo		Min.	Tipico	Max.	Unità	Altre note
Trasmettitore
Lunghezza d'onda centrale			λc	λc-6.5	λc	λc+6.5	nm
Larghezza spettrale ((-20dB)			Δλ			1	nm
Rapporto di soppressione in modalità laterale			SMSR	30	-		dB
Potenza media di uscita			Pout	-1		+6	dBm	1
Rapporto di estinzione			Pronto soccorso	6			dB
Differenza di oscillazione di input dei dati			Numero di imballaggio	180		850	mV	2
Impedanza differenziale di ingresso			Numero ZIN	90	100	110	Ω
Disattivare TX	Disattivare			2.0		Vcc	V.
Disattivare TX	Abilitare			0		0.8	V.
Errore TX	Incriminazione			2.0		Vcc	V.
Errore TX	Normalmente			0		0.8	V.
Ricevitore
Lunghezza d'onda centrale			λc	1450		1620	nm
Sensibilità del ricevitore						- 14 anni.	dBm	3
Sovraccarico del ricevitore				2			dBm	3
Risparmio di capitale			DISCRIZIONE			- 15	dBm
Dati di riferimento			Losa	- 35 anni.			dBm
L'isteresi di LOS				0.5			dB
Differenziale di oscillazione di uscita dei dati			Vout	300		900	mV	4
Dati di riferimento			Altezza	2.0		Vcc	V.
Dati di riferimento			Basso			0.8	V.

Descrizioni dei pin

Pin	Nome del segnale	Descrizione	Collegare la Seq.	Altre note
1	Veet	Terreno del trasmettitore	1
2	TX FAULT	Indicazione del guasto del trasmettitore	3	Nota 1
3	TX DISABLE	Disattivare il trasmettitore	3	Nota 2
4	SDA	Segnale di dati seriali SDA	3
5	SCL	Segnale di orologio seriale SCL	3
6	MOD_ABS	Modulo assente, a terra all'interno del modulo.	3
7	RS0	Non collegato	3
8	Dati di riferimento	Perdita di segnale	3	Nota n. 3
9	RS1	Non collegato	3
10	Veer	Terrazzo del ricevitore	1
11	Veer	Terrazzo del ricevitore	1
12	Ricerca e sviluppo.	Dati ricevuti	3	Nota 4
13	RD+	Dati ricevuti	3	Nota 4
14	Veer	Terrazzo del ricevitore	1
15	VCCR	Fornitura di alimentazione del ricevitore	2
16	VCCT	Fornitore di alimentazione del trasmettitore	2
17	Veet	Terreno del trasmettitore	1
18	TD+	Trasmettere i dati	3	Nota 5
19	TD-	Inv. Trasmettere i dati in	3	Nota 5
20	Veet	Terreno del trasmettitore	1

Applicazione

25G Ethernet
CPRI 10

Descrizione

I ricevitori SFP28 sono moduli ad alte prestazioni e economici che supportano una velocità di dati di 25,78 Gbps e una distanza di trasmissione di 10 km con SMF.

Il ricevitore è composto da tre sezioni: un trasmettitore laser EML raffreddato, un fotodiodo PIN integrato con un preamplificatore a transimpedenza (TIA) e un'unità di controllo MCU.Tutti i moduli soddisfano i requisiti di sicurezza laser di classe I.

I ricevitori sono compatibili con le funzioni di diagnostica digitale SFF-8472 e SFP Multi-Source Agreement.

Dimensione

25G SFP28 CWDM Transceiver estensione modulo singolo 10Km supporto di grado commerciale OEM 1

Informazioni sull'ordine

Numero della parte	Descrizione del prodotto
OSPLTG10D-Cxx	1471~1571nm CWDM, 25,78Gbps, 10km, DDM, 0°C~+70°C

Guida della lunghezza d'onda λC
Codice	λC	Unità	Codice	λC	Unità	Codice	λC	Unità
47	1471	nm	51	1511	nm	55	1551	nm
49	1491	nm	53	1531	nm	57	1571	nm

25G SFP28 CWDM Transceiver estensione modulo singolo 10Km supporto di grado commerciale OEM 2
