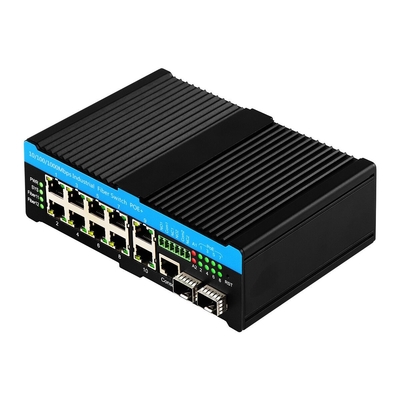

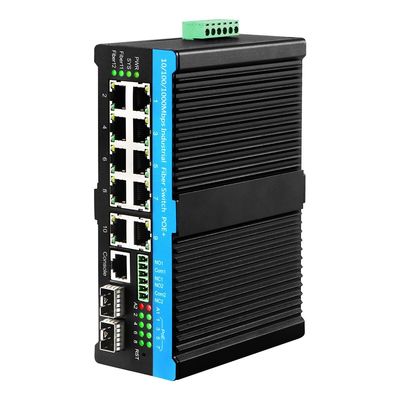

8 porte 2.5G Industrial Poe Switch 90w Network POE++ Managed Switch per telecamere PTZ

Nome Prodotto

Switch Fibra PoE Gestito 10/100/1000Mbps Industriale POE Fiber Switch (2F+10TP)

Modello

IM-FP21008GW

Porta

2x SFP Fibra 100/1000/2500Base-FX

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (Supporta auto-sensing MDI/MDIX)

Standard

IEEE 802.3EEE (Energy Efficient Ethernet)Ethernet 10Base-T 10Mbit/s

IEEE 802.3uEEE (Energy Efficient Ethernet)Fast Ethernet 100Base-TX, 100Base-FX

IEEE 802.3zEEE (Energy Efficient Ethernet)Ethernet Gigabit 1000Base-T sufibra ottica

IEEE 802.1dEEE (Energy Efficient Ethernet)STP (Spanning Tree Protocol)

IEEE 802.1sEEE (Energy Efficient Ethernet)Fast Ethernet 100Base-TX, 100Base-FX

IEEE 802.1wEEE (Energy Efficient Ethernet)RSTP (Rapid Spanning Tree Protocol )

ITU-T G.8032 :ERPS (Ethernet Ring Protection Switching)

IEEE 802.1QEEE (Energy Efficient Ethernet)Virtual LANs (VLAN)

Autenticazione e contabilità RADIUSEEE (Energy Efficient Ethernet)Controllo Accessi di Rete basato su porta e MAC,  Autenticazione Telnet

Tabella Indirizzi MACIEEE 802.3ad

: Aggregazione di link per collegamenti paralleli con LACP (Link Aggregation Control Protocol)IEEE 802.3x: Controllo di flusso per Full Duplex

IEEE 802.1ad: VLAN impilate

IEEE 802.1p

: Protocollo QoS/CoS di Livello 2 LAN per la Prioritizzazione del TrafficoIEEE 802.1ab: Link Layer Discovery Protocol (LLDP)

IEEE 802.1az

: EEE (Energy Efficient Ethernet)IEEE802.3af

: 15.4WIEEE802.3a

t: 30WIEEE802.3

bt: 90WID VLAN

4094 IEEE802.1Q VLAN VID

Architettura Switch

Larghezza di banda di sistema:

58Gbps (senza congestione)Dimensione DRAM: 128M

    Dimensione buffer pacchetti: 4Mb    Dimensione buffer pacchetti: 4MbElaborazione Dati

Store and Forward

Controllo di Flusso

IEEE 802.3x per modalità full duplex; Back pressure per modalità half duplex

Connettore di Rete

8x 10/100/1000Base-TX RJ-45

Funzione Auto MDI/MDI-X,

Console

RS-232 (RJ-45)

Cavo di Rete

Cavo UTP/STP superiore a Cat. 5e

Protocolli

CSMA/CD

Inversione di Polarità

Protezione da Sovracorrente

Supportata

Supportata

CPU Watch Dog

Gestione per ottimizzare il consumo energetico

Gestione per ottimizzare il consumo energetico

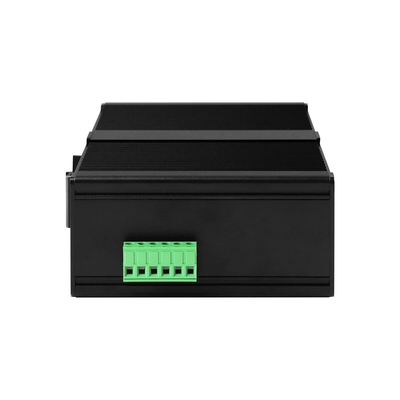

DC48V ridondante (48~57VDC) in ingresso o 100-240VAC

Gestione per ottimizzare il consumo energetico

Consumo

di Potenza

3.5W (senza carico)

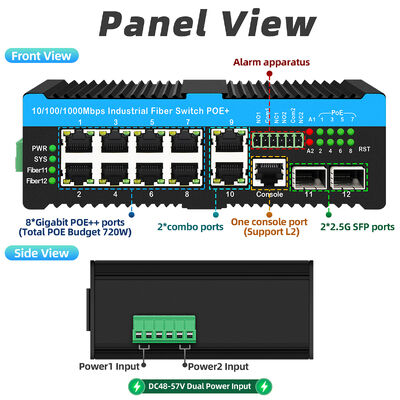

LED

Per unità: Power 1 (Rosso), SYS (Rosso), Alarm

(Rosso) PoE (Verde)

Porta RJ-45: Link/Active (Verde) Speed (Giallo)

Porta Fibra SFP: Link/Active (Verde)

Jumbo Frame

9.6KB

IEEE802.3ac

Dimensione massima frame estesa a 1522 Byte (consente Q-tag

nel pacchetto)

Tabella Indirizzi MAC

8K

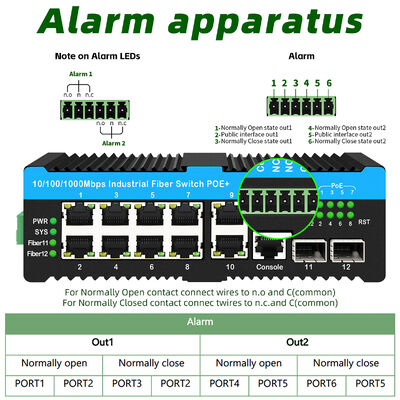

Messaggio di Avviso

Syslog di sistema, relè di allarme

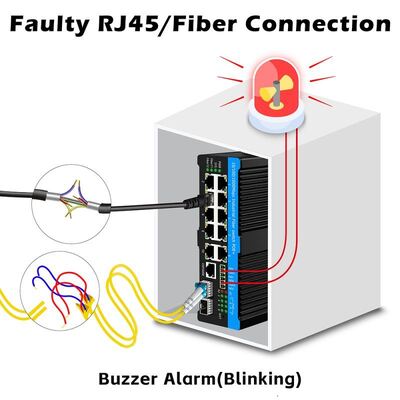

Contatto Relè di Allarme

Uscite relè con capacità di corrente di 1 A

@30VDC

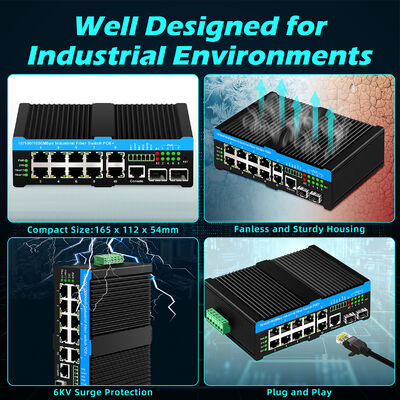

Temperatura Operativa

-40 ~

75°C

Umidità Operativa

0% a 95% (Senza condensa)

Temperatura di Stoccaggio-40 ~ 85°CDimensioni

165 x 112 x 45.5mm

Peso

0.85

kg

Montaggio Installazione

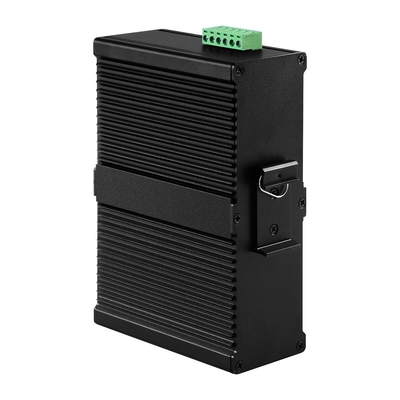

Montaggio su guida DIN

FCC

Emissione CE

FCC Part 15 Subpart B Class B 2010

EN50121

EN 5502:2006+A1:2007 EN61000-3

EN55035

EN55032

EN50155

2:2006+A1:2009+A2:2009

Sicurezza

EN62368

6KV

Protezione da Sovratensione

Supportata per porte UTP e Fibra

Shock

IEC 60068-2-27

Caduta LiberaIEC 60068-2-32VibrazioneIEC 60068-2-6Specifiche Software

Topologia

VLAN

IEEE 802.1q VLAN, fino a 4094 802.1Q VLAN VID

IEEE 802.1q VLAN, fino a 4094 Gruppi

IEEE 802.1ad

VLAN basata su MAC, fino a 256 voci

VLAN basata su sottorete IP, fino a 128 voci

VLAN basata su protocollo (Ethernet, SNAP, LLC), fino a 128 voci

Traduzione VLAN, fino a 256 voci

GVRP (GARP VLAN Registration Protocol)

MVR (Multicast VLAN Registration)

Aggregazione Link

(Port Trunk)

Statica (Hash con SA, DA, IP, porta TCP/UDP), fino a 5 gruppi trunk

Dinamica (IEEE 802.3ad LACP), fino a 5 gruppi trunk

Spanning Tree

IEEE802.1d STP

IEEE802.1w RSTP

IEEE802.1s MSTP

POE/POE+

IEEE802.3at 30W

IEEE802.3af 15.4W

IEEE802.3bt 90W

Protezione Loop

Supportata

ITU-T G.8032 / Y.1344 ERPS (Ethernet Ring

Protection)

Tempo di recupero

<50ms

Topologia di rete ad anello singolo, sotto-anello, anello multiplo

Funzionalità QoS

Classe di Servizio

Gestione per ottimizzare il consumo energetico

Classificazione Traffico QoS

CoS basato su IEEE802.1p

CoS basato su Precedenza IP CoS basato su IP DSCP

Classificazione Traffico QoS

QCL (QoS Control List): Tipo Frame, MAC Sorgente/

Destinazione, ID VLAN, PCP, DEI

QCE (QoS Control Entry): Protocollo, IP Sorgente, Frammento IP, DSCP, numero porta TCP/UDP

IGMP / MLD Snooping

Controllo Storm

per Unicast, Broadcast, Multicast

Funzionalità Multicast IP

IGMP / MLD Snooping

IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2

Profilo Filtraggio Porte

Throttling, Fast Leave

Gruppo Multicast Massimo: fino a 1022 voci

Query / Porta Router Statica

Funzionalità di Sicurezza

IEEE 802.1X

Basato su Porta

Basato su MAC

ACL

Numero di regole: fino a 256 voci

per L2 / L3 / L4

L2: MAC address SA/DA/VLAN

L3: Indirizzo IP SA/DA, Sottorete

L4: TCP/UDP

Autenticazione e contabilità RADIUS

Autenticazione e contabilità TACACS+, TACACS+ 3.0

HTTPS, HTTP

Supportato

SSL / SSH v2

Riduzione della potenza per una porta quando non c'è link

Gestione Alimentazione LED: Regolazione intensità LED

Diagnostica Cavo

Misurazione della distanza di punti normali o rotti del cavo UTP

Autenticazione Remota (tramite RADIUS / TACACS+)

Filtraggio Accesso Interfaccia di Gestione

Web, Telnet / SSH, console RS-232 CLI

Gestione per ottimizzare il consumo energetico

CLI

Gestione per ottimizzare il consumo energetico

Gestione Basata su Web

Telnet

Server

SNMP

V1, V2c, V3

Aggiornamento SW & Configurazione

TFTP, HTTP

Firmware ridondante in caso di fallimento dell'aggiornamento

Modbus/TCP

Supporto per gestione e monitoraggio

RMON

RMON I, RMON II

MIB

RFC1213 MIB II, MIB Privata

UPnP

Supportato

DHCP

Server, Client, Relay, Snooping

Opzione Snooping 82

Opzione Relay 82

IP Source Guard

Supportato

Port Mirroring

Supportato

Syslog Eventi

Gestione per ottimizzare il consumo energetico

Messaggio di Avviso

Syslog di sistema, e-mail, relè di allarme

IEEE1588

Supporto

NTP

Gestione per ottimizzare il consumo energetico

DNS

Gestione per ottimizzare il consumo energetico

LLDP (IEEE 802.1ab)

Link Layer Discovery Protocol LLDP-MED

Funzionalità IPv6

Gestione IPv6

Server Telnet/ICMP v6

SNMP su IPv6

Supportato

Numero di regole: fino a 256 voci

Supportato

NTP IPv6

Client

QoS IPv6

Supportato

HTTP su IPv6

Supportato

Telnet IPv6

Gestione per ottimizzare il consumo energetico

TFTP IPv6

Gestione per ottimizzare il consumo energetico

ACL IPv6

Numero di regole: fino a 256 voci

per L2 / L3 / L4

Gestione per ottimizzare il consumo energetico

L3: Indirizzo IP SA/DA, Sottorete

Gestione per ottimizzare il consumo energetico

Altre Funzionalità

Gestione per ottimizzare il consumo energetico

Supporta IEEE802.3az EEE (Energy Efficient Ethernet)

Gestione per ottimizzare il consumo energetico

Determinazione della lunghezza del cavo e riduzione della potenza

per porte con cavi corti Riduzione della potenza per una porta quando non c'è link

Gestione Alimentazione LED: Regolazione intensità LED

Diagnostica Cavo

Misurazione della distanza di punti normali o rotti del cavo UTP

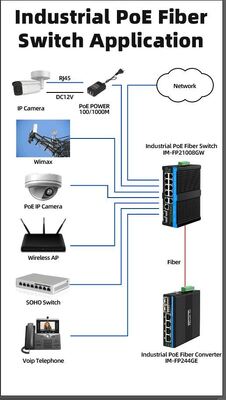

Applicazione

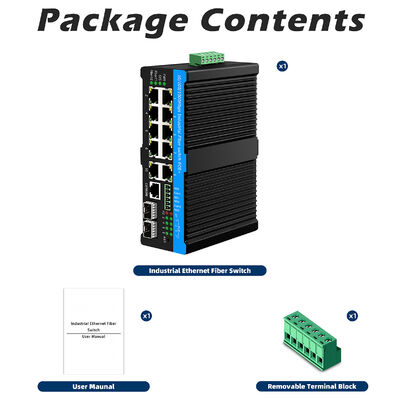

Lista di Imballaggio:

Mettere il prodotto in una busta ESD, quindi posizionarlo in schiume PE con imballaggio esterno in cartone.

La confezione standard solitamente contiene un dispositivo principale, una scheda di garanzia e un manuale utente.

Dimensioni scatola di imballaggio per 1 pezzo: 23*16.5*5.8cm

20 pezzi in una scatola di imballaggio di dimensioni 55.5*40*41cm.

FAQ:

1. Qual è l'input di alimentazione?

A: Per gli switch gestiti non-PoE, riceve DC12V~57V, per gli switch gestiti PoE, riceve DC48V~57V.

Tutti i modelli supportano input ridondante.
