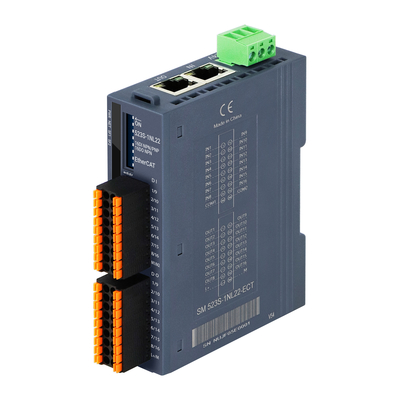

EtherCAT Compact Standalone I/O Module
Caratteristiche chiave
- Autobus EtherCAT
- 2 connettori RJ45
- Fornitore di alimentazione 24VDC
- con interruttore DIP a 8 bit per impostare l'indirizzo ID della stazione
- 16DI integrato (catodo comune/ingresso anodo comune)
- 16DO (output NPN)
- IP20
- Installazione DN35 di binari
Introduzione del prodotto

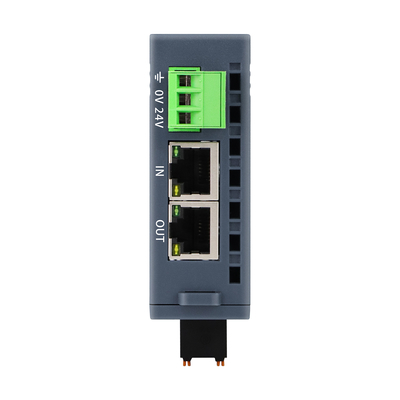

- 2 interfacce RJ45, 100 Mbit/s
- Autobus, tecnologia di isolamento dell'alimentazione e affidabilità
- Autonomo come stazione schiava EtherCAT
- Fornire file XML indipendenti
Specificità
| Specifiche tecniche |
| Voltaggio di funzionamento |
24VDC (intervallo di tensione 18VDC ~ 28VDC) |
| Perdite di corrente di esercizio |
In base ai diversi modelli di prodotto, si prega di consultare il manuale del prodotto per ulteriori dettagli. |
| Protezione della potenza |
Protezione contro il collegamento inverso, assorbimento delle sollecitazioni |
| Interfaccia di comunicazione |
2*RJ45 |
| Tipo di terminale di alimentazione |
Collegamento con connettore, porta di collegamento con cablaggio a vite |
| Tipo di terminale del segnale |
connettore collegato, direttamente in PUSH-IN cavo di porta |
| Indicazione di visualizzazione |
Fornitore di alimentazione
NET luce verde di indicazione
Luce di segnalazione rossa SF
Luce verde del segnale IO
|
| Protocollo |
EtherCAT |
| Categorie master-slave |
dispositivi slave indipendenti |
| Principali punti di riferimento |
Sì, si prega di consultare i dati di ordinazione per ulteriori dettagli |
| Limita di protezione da sovraccarico |
1.5A, 5 ms |
| Tempo di risposta IO |
Almeno 500us |
| Scalabilità |
Non supportare estensione |
| Lunghezza del cavo (scudo) |
Massimo 500 m |
| Lunghezza del cavo (senza schermo) |
La lunghezza massima del punto di ingresso è di 300 m e la lunghezza massima del punto di uscita è di 150 m |
| Impostazioni della stazione slave |
| Impostazioni dell' indirizzo |
Configurazione per interruttore di segnalazione o stazione principale |
| Numero massimo di stazioni per segmento |
255 (Il numero specifico di stazioni supportate è determinato dalla stazione principale) |
| Ambiente di lavoro |
| Temperatura di funzionamento |
-20~60°C |
| Umidità di lavoro |
5% ~ 90% (non condensato) |
| Grado di protezione |
IP20 |
| Dimensioni ((l* w * h) |
27 mm*94 mm*114 mm |
Dettagli dell'ordine
| Specificità |
Numero del prodotto. |
| modulo OM521S autonomo, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con codice di 8-bit per impostare l'indirizzo ID della stazione, il prodotto è dotato di 32DI (anodo comune/ingresso anodo comune),non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione di DN35 |
OM521S-1BL22-ECT
|
| modulo OM522S autonomo, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con codice di 8-bit per impostare l'indirizzo ID della stazione, il prodotto è dotato di 32DO (uscita PNP),non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione di DN35 |
OM522S-1BL22-ECT
|
| modulo OM522S autonomo, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con codice di 8-bit per impostare l'indirizzo ID della stazione, il prodotto è dotato di 32DO (uscita NPN),non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione di DN35 |
OM522S-1NL22-ECT
|
| modulo OM523S autonomo, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con codice di 8-bit per impostare l'indirizzo ID della stazione,il prodotto è fornito con 16DI (anodo comune/input anodo comune) e 16DO (uscita PNP), non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione DN35 din-rail |
OM523S-1BL22-ECT
|
| modulo autonomo OM523S, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con composizione a 8 bit per impostare l'indirizzo ID della stazione, il prodotto è dotato di 16DI (anodo comune/ingresso anodo comune),16DO (output NPN), non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione DN35 din-rail |
OM523S-1NL22-ECT
|
| modulo autonomo OM523S, modulo autonomo SM523S, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con indirizzo ID della stazione di impostazione del codice di chiamata a 8 bit,il prodotto è fornito con 16DI (input anodo/anodo comune) e 12DO (output relè), non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione DN35 din-rail |
OM523S-1HJ22-ECT
|
| modulo OM524S autonomo, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con composizione a 8 bit per impostare l'indirizzo ID della stazione,il prodotto è dotato di 16DI (anodo comune/ingresso anodo comune) e 16DIO (ingresso NPN/uscita NPN configurabile), configurazione di gruppo a due vie), non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione DN35 din-rail |
OM524S-2NL22-ECT
|
| modulo OM525S autonomo, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con composizione a 8 bit per impostare l'indirizzo ID della stazione,il prodotto è dotato di 16DO (uscita NPN) e 16DIO (input/uscita NPN configurabili), configurazione di gruppo a due vie), non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione DN35 din-rail |
OM525S-3NL22-ECT
|
| Modulo autonomo OM526S, bus EtherCAT, 2 porte RJ45, alimentazione 24VDC, con composizione a 8 bit per impostare l'indirizzo ID della stazione.Input o uscita in configurazione di gruppo a due canali), non supporta il modulo di espansione del bus interno, livello di protezione IP20, supporta l'installazione DN35 din-rail |
OM526S-1NH22-ECT
(prodotto di pianificazione)
|
