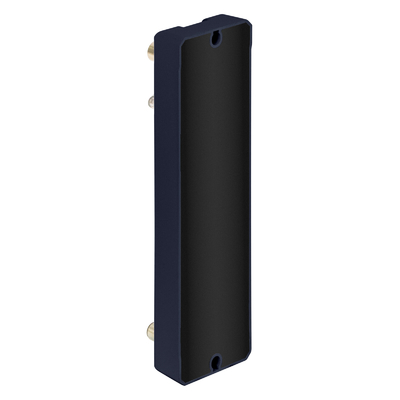

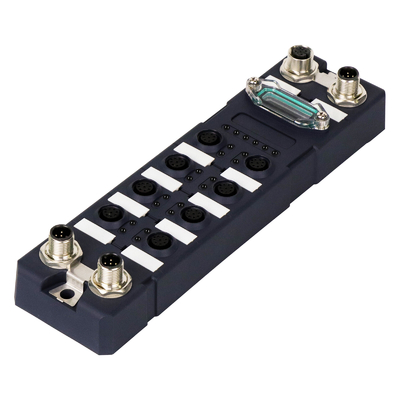

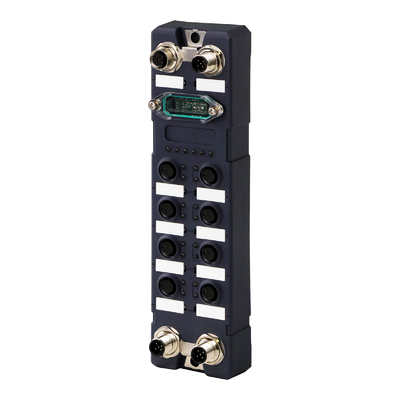

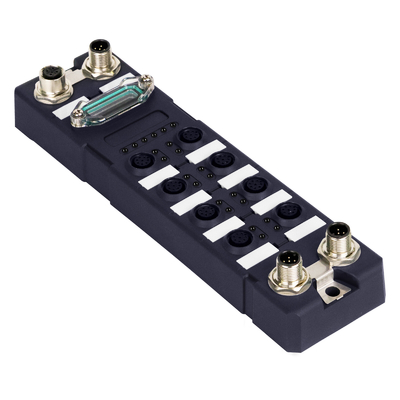

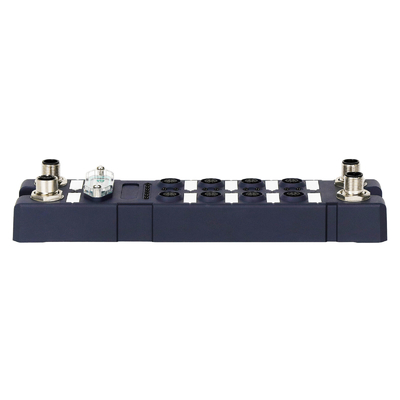

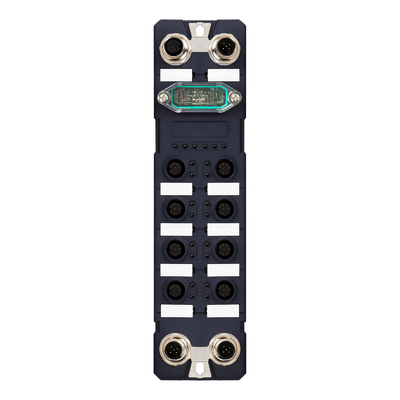

Robusto switch Ethernet industriale Gigabit impermeabile IP67 a 8 porte
switch ethernet ferroviario M12 gestito
Introduzione dello switch Ethernet IP67 a 8 porte
La serie IM-WS080WGM è lo switch M12 impermeabile da 10/100/1000 Mbps, temperatura operativa da -40 ℃ a + 75 ℃, supporta la gestione web, soddisfano il grado di protezione IP67 e i requisiti di grado industriale EMC e superano la certificazione ambientale pericolosae sono conformi agli standard FCC e CE. L'affidabile design industriale impermeabile potrebbe garantire un funzionamento continuo e stabile del sistema di automazione.
Specifiche dello switch Gigabit completo industriale
| Nome del prodotto |
Switch impermeabile industriale gestito 10/100/1000Mbps (8TP) |
| Modello n. |
IM-WS080WGM |
| Porta |
8 porte di rete M12 x 10/100/1000M, M12 (femmina), codice A a 8 pin, controllo automatico del flusso, modalità full/half duplex, sintonizzazione automatica MDI/MDI-X |
| Standard |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x Flow Control, IEEE 802.1Q VLAN Tagging, IEEE 802.1p CoS, IEEE 802.1X Authentication, IEEE 802.3ad Link Aggregation Protocol: IGMPv1/v2, SNMPv1/v2 DHCP ClientTFTP, HTTP, HTTPS, Telnet, Syslog SSH, SNMP Inform, DDM, rilevamento ping/tracert, libreria MIB: MIB-II, MIB simile a Ethernet, |
| Gestito |
☆ Elaborazione frame jumbo: 9k
☆ Buffer dei rapporti: 64K
☆ Soppressione broadcast storm: supporta la soppressione broadcast, multicast e unicast sconosciuta
☆ Controllo del flusso: adotta il controllo del flusso di negoziazione IEEE802.3x, funzione CAR, la dimensione del passo del limite di velocità è 1Kb
☆ERPS ITU-802.3/Y1344
☆ Protocollo multicast: snooping IGMP
☆ Gestione delle porte: supporta l'isolamento e l'aggregazione delle porte
☆ Gestione DHCP: supporta DHCP Snooping, opzione 82
☆ Meccanismo QoS: 802.1p; supporta la marcatura di priorità predefinita della porta, ciascuna porta ha almeno 4 code con priorità diverse
☆ Sicurezza: autenticazione dell'accesso, modifica della password di accesso, filtraggio degli indirizzi MAC, supporto dell'apprendimento dinamico o statico degli indirizzi MAC / supporto della funzione di apprendimento ARP disattivata e attivata, limite di velocità dei messaggi ARP / supporto della porta IP+MAC+ manuale e associazione di scansione automatica Imposta IEEE 802.1x (basato su porta, basato su MAC), può trasmettere in modo trasparente pacchetti di dati 802.1x/rilevamento del loop di porta
|
| Funzioni di commutazione |
Capacità di scambio: 20 Gbps Velocità di inoltro pacchetti: 14,8 Mpps
Tabella indirizzi MAC: 4K Ritardo swap: <5μs
Metodo di trasmissione: memorizza e inoltra
|
| Alimentazione elettrica |
Tensione in ingresso: DC12-52V
Connessione inversa: supporto
Protezione da sovraccarico: supporto
Protezione ridondante: supporto
|
| Ambiente |
Temp. di funzionamento: -40°～ 75°C; Temp. di conservazione: -40°～ 85°C;
Umidità di lavoro: 5%~95%, senza condensa
|
| Standard di settore |
EMI: FCC Parte 15 Sottoparte B Classe A, EN 55022 Classe A
EMS:EN 61000-4-2 (ESD) Livello 3,EN 61000-4-3 (RS) Livello 3, EN 61000-4-4 (EFT) Livello 3,EN 61000-4-5 (Surge) Livello 3, EN 61000-4-6 (CS) Livello 3,EN 61000-4-8
Controllo del traffico: Vibrazioni NEMA-TS2: IEC 60068-2-6
Caduta libera:IEC 60068-2-32 Urto:IEC 60068-2-27 Traffico ferroviario:EN 50121-4
|
| Informazioni meccaniche |
Classe di sicurezza: IP67
Dimensioni: 125 x 60 x 25 mm. Peso: 0,5 kg
|
| Garanzia |
3 anni |
Caratteristiche principali della funzione gestita
- Supporta la gestione IEEE802.3az EEE (Energy Efficient Ethernet), ottimizza il consumo energetico
- Supporta il protocollo ad anello ERPS ITU-802.3/Y1344.
- Supporta SNMPv1, gestione v2Web, supporta la protezione tramite password di accesso utente e altri metodi di configurazione del dispositivo
- Supporta frame Jumbo 9k, restrizione MAC
- Supporto VLAN: supporta porta VLAN e tag 802.1Q
- Supporta priorità QoS, rimappatura DSCP, mappatura priorità e coda, priorità porta, peso coda Q
- Supporta il controllo della larghezza di banda della porta IGMP, la soppressione delle tempeste di trasmissione
- Supporta l'aggregazione delle porte, il mirroring delle porte, l'isolamento delle porte, il controllo della larghezza di banda
- Supporta l'apertura della libreria MIB per soddisfare i requisiti di funzionamento e manutenzione
- Supporta metodi di gestione WEB, CLI, Telnet, utilità Windows e SNMP
- Ripristino: supporta il riavvio e il ripristino della configurazione predefinita
Applicazione dell'interruttore impermeabile IP67:
Accessori
| Cavo di alimentazione e connettore |
| M12 codice L a 4 pin, 10 A max, connettore femmina con cavo, lunghezza: 1 m |
| M12 codice L a 4 pin, 10 A max, doppio connettore femmina-maschio con cavo, lunghezza: 1 m |
| M12 codice L a 4 pin, 10 A max, connettore femmina, involucro in TPU non schermato |
| M12 codice L a 4 pin, 10 A max, connettore maschio, involucro in TPU non schermato |
| Cavo e connettore del segnale |
| M12 codice A 8 pin, connettore maschio con cavo, lunghezza: 1 m |
| M12 codice A 8 pin, connettore maschio con cavo, lunghezza: 1 m |
| M12 codice B 8 pin, connettore maschio con cavo, lunghezza: 1 m |
| M12 codice B 8 pin, connettore maschio con cavo, lunghezza: 1 m |
Domande frequenti:
1. A cosa serve IM-WS080WGM?
IM-WS080WGM è uno switch Ethernet industriale gestito IP67 progettato per ambienti industriali esterni e difficili.
È adatto per applicazioni come:
- Sistemi di automazione per esterni;
- Collegamento in rete di apparecchiature industriali;
- Sistemi di visione artificiale;
- Applicazioni di monitoraggio industriale.
2. Perché IM-WS080WGM è adatto per applicazioni esterne?
IM-WS080WGM è dotato di un grado di protezione IP67 e di un design dell'alloggiamento in metallo, che aiuta a proteggere lo switch in ambienti in cui possono verificarsi polvere, umidità e sbalzi di temperatura.
Supporta un intervallo di temperature operative diDa -40°C a 75°C, rendendolo adatto a varie applicazioni in campo industriale.
3. Qual è il vantaggio dell'interfaccia Ethernet M12?
IM-WS080WGM utilizza connettori Ethernet industriali M12 invece delle porte RJ45 standard.
L'interfaccia M12 è progettata per applicazioni industriali che richiedono:
- Connessioni protette;
- Installazione a bordo macchina;
- Rete di apparecchiature per esterni.
4. Quante porte Ethernet ha l'IM-WS080WGM?
IM-WS080WGM fornisce8 porte Ethernet M12 da 10/100/1000 Mbps.
Può connettere più dispositivi Ethernet industriali, come controller, telecamere e apparecchiature da campo.
5. IM-WS080WGM è uno switch Ethernet gestito?
SÌ. IM-WS080WGM è uno switch Ethernet industriale gestito.
Supporta funzioni di gestione tra cui:
- Gestione WEB;
- SNMP;
- VLAN;
- QoS;
- Isolamento delle porte.
Queste funzionalità aiutano gli ingegneri a configurare e mantenere le reti industriali.
