Alimentatore industriale DIN 12V
Introduzione
IM-DAC220/DC12V1.67A converte AC220V in DC12V per switch PoE industriali caratterizzati da
- conveniente
- efficiente dal punto di vista energetico
- Tensione di ingresso universale 85 - 264VAC o 120 - 370VDC
- Accetta ingresso AC o DC (doppio uso dello stesso terminale)
- Intervallo di temperatura ambiente operativa: da -30°C a +70°C
- Alta efficienza fino all'86%, alta affidabilità
- Funzione DC OK
- Protezione da cortocircuito in uscita, sovracorrente, sovratensione, sovratemperatura
- Altitudine operativa fino a 5000m
- Montabile su guida DIN TS-35/7.5 o 15
- Resiste a tensione di ingresso 305VAC per 5S
- Sicurezza secondo UL/EN/IEC/BS EN62368, UL61010, UL508
Con buone prestazioni EMC, immunità al rumore e affidabilità, può garantire un funzionamento stabile e continuo del sistema di automazione.
Dati Tecnici
| Ingresso |
| Articolo |
Condizioni Operative |
Min. |
Tip. |
Max. |
Unità |
| Intervallo Tensione di Ingresso |
Ingresso AC |
85 |
|
264 |
VAC |
| Ingresso DC |
120 |
|
370 |
VDC |
| Frequenza Tensione di Ingresso |
Ingresso AC |
47 |
|
63 |
Hz |
| Corrente di Ingresso |
115VAC |
|
|
0.55 |
A |
| 230VAC |
|
|
0.35 |
| Corrente di Spunto |
115VAC (Avvio a Freddo) |
|
90 |
|
| 230VAC (Avvio a Freddo) |
|
35 |
|
| Corrente di Perdita |
240VAC |
<0.5mA |
| Hot Plug |
|
Non disponibile |
| Uscita |
| Articolo |
Condizioni Operative |
Min. |
Tip. |
Max. |
Unità |
| Precisione Tensione di Uscita |
Intervallo pieno carico/48V |
|
±1.0 |
|
% |
| Regolazione di Linea |
Carico nominale |
|
±1.0 |
|
| Regolazione di Carico |
230VAC |
|
±1.0 |
|
| Carico Minimo |
0 |
|
|
|
|
| Ripple e Rumore |
Banda passante 20MHz
(valore picco-picco)
|
|
MΩ |
120 |
mV |
| Coefficiente di Temperatura |
|
|
±0.03 |
|
Derating tensione di ingresso |
| Tempo di Mantenimento |
115VAC |
|
90 |
|
ms |
| 230VAC |
|
50 |
|
| Segnale DC OK |
Tensione di uscita regolabile
intervallo ADJ
|
9-13.5V/40mA |
| Protezione da Sovracorrente |
|
≥125% Io, modalità a corrente costante, auto-recupero |
| Protezione da Cortocircuito |
|
Modalità a corrente costante
si recupera automaticamente
dopo la rimozione della condizione di guasto
|
|
Protezione da Sovratensione
|
|
≤16.2V |
Uscita a singhiozzo
|
| Generale |
| Articolo |
Condizioni Operative |
Min. |
Tip. |
Max. |
Unità |
|
Test di Isolamento
|
Tensione di prova: 500VDC |
Test di rigidità elettrica per 1 min., corrente di perdita<10mA |
4000 |
|
|
VAC |
| Uscita- |
2000 |
|
|
| Temperatura Operativa |
500 |
|
|
|
Resistenza di Isolamento
Ingresso-
|
Tensione di prova: 500VDC |
100 |
MΩ |
|
|
Ingresso-Uscita
|
| Uscita- |
|
|
| Temperatura Operativa |
|
|
| -30 |
|
+70 |
|
°C |
Temperatura di Stoccaggio |
| -40 |
|
+85 |
|
Umidità di Stoccaggio |
|
| Senza condensa |
10 |
95 |
|
%RH |
Umidità Operativa |
| 20 |
90 |
|
Frequenza di Switching |
| 230VAC, 100% carico |
65 |
|
kHz |
|
Derating di Potenza |
| Operativa |
temperatura
derating
50°C a -70°C
|
2.5 |
%/°C |
|
|
Derating tensione di ingresso |
| 85VAC-100VAC |
1.33 |
%/VAC |
|
|
Standard di Sicurezza |
| Progettazione conforme a UL/EN/IEC/BS EN62368-1, |
|
UL61010-1, UL508
Classe di Sicurezza
|
| CLASSI |
|
MTBF |
| MIL-HDBK-217F@25°C |
>300.000h |
Meccanico |
| Materiale del Case |
| Plastica, resistente al calore (UL94V-0) |
Dimensioni |
| 95.00 x 22.50 x 85.00 mm |
Peso |
| 125g (Tip.) |
Metodo di Raffreddamento |
| Convezione ad aria libera |
Standard e Risultati dei Test |
Compatibilità Elettromagnetica
| Emissioni |
| CE |
CISPR32/EN55032 CLASSE B |
Corrente armonica |
| CISPR32/EN55032 CLASSE B |
Corrente armonica |
| IEC/EN61000-3-2 CLASSE A |
Immunità |
| ESD |
IEC/EN 61000-4-2 |
Contatto ±6KV/Aria ±8KV
criteri di prestazione A
|
Calate di tensione |
| IEC/EN 61000-4-3 10V/m |
criteri di prestazione A |
Calate di tensione |
| IEC/EN 61000-4-4 ±2KV |
criteri di prestazione A |
Calate di tensione |
| IEC/EN 61000-4-5 linea-linea ±2KV/linea-terra ±4KV |
criteri di prestazione A |
Calate di tensione |
| IEC/EN61000-4-6 10 Vr.m.s |
criteri di prestazione A |
Calate di tensione |
| IEC/EN61000-4-8 30A/m |
criteri di prestazione A |
Calate di tensione |
|
brevi interruzioni e variazioni di tensione immunità
IEC/EN61000-4-11
|
100% calata 1 periodo
30% calata 25 periodi (50Hz)
30 periodi (60Hz)
criteri di prestazione B
|
Nota |
1. Con una tensione di ingresso AC compresa tra 85-100VAC e un ingresso DC tra 120-140VDC, la potenza di uscita deve essere ridotta secondo le curve di derating di temperatura
2. Questo prodotto è adatto per applicazioni che utilizzano raffreddamento ad aria naturale
Opzioni di Ordinazione
IM-DAC220/DC12V1.67A
| AC220V a DC12V1.67A, 20W, Montaggio su guida DIN, -30°C~70°C |
IM-DAC220/DC24V1A |
| AC220V a DC24V1A, 24W, Montaggio su guida DIN, -30°C~70°C |
IM-DAC220/DC48V2.5A |
| AC220V a DC48V2.5A, 120W, Montaggio su guida DIN, -40°C~70°C |
IM-DAC220/DC48V5A |
| AC220V a DC48V5A, 240W, Montaggio su guida DIN, -40°C~70°C |
IM-DAC220/DC48V10A |
| AC220V a DC48V10A, 480W, Montaggio su guida DIN, -40°C~70°C |
FAQ |
1. Cosa significa "Guida DIN" e come viene installato questo alimentatore?
La guida DIN si riferisce a una guida metallica standardizzata comunemente utilizzata in quadri elettrici, pannelli di controllo e quadri di distribuzione. Permette ai componenti di essere agganciati rapidamente e in modo sicuro senza la necessità di forature individuali o staffe personalizzate.

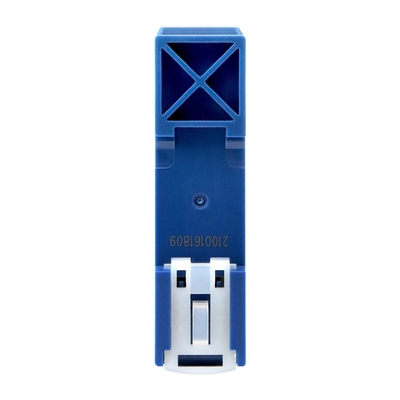

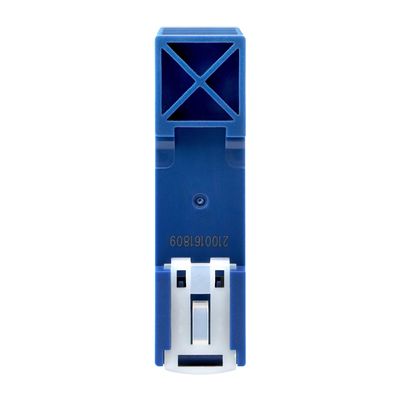

Il nostro alimentatore da 12V 1.67A è progettato con una clip per guida DIN integrata sul retro, che consente di montarlo su una guida DIN standard da 35 mm in pochi secondi. Ciò rende l'installazione rapida, ordinata e facile da mantenere in ambienti professionali di costruzione di pannelli.
È ampiamente utilizzato nell'automazione industriale, nei sistemi di gestione degli edifici, negli armadi di controllo CCTV e in qualsiasi applicazione in cui sia richiesto un sistema di distribuzione dell'alimentazione ordinato e affidabile.
2. Qual è la potenza di uscita di questa unità ed è sufficiente per la mia applicazione?
Questo alimentatore fornisce un'uscita DC 12V regolata a 1.67A, per una potenza di uscita totale di circa 20W.
È ben adatto per alimentare dispositivi come piccoli iniettori PoE, switch di rete, sensori, moduli relè, controller LED e altre apparecchiature industriali da 12V con esigenze di potenza moderate.
Se la tua applicazione richiede corrente o potenza maggiori, disponiamo anche di alimentatori per guida DIN in una gamma di potenze di uscita. Non esitare a condividere i requisiti del tuo carico e possiamo raccomandare il modello più adatto per la tua configurazione.
3. Questo alimentatore è sicuro da usare in ambienti industriali difficili o esigenti?
Sì, il nostro alimentatore per guida DIN è costruito per soddisfare le esigenze degli ambienti industriali. Dispone di un ampio intervallo di ingresso AC che accetta tipicamente da 85V a 264V AC, rendendolo adatto all'uso in diversi paesi e regioni senza la necessità di un selettore di tensione separato.
L'unità include protezioni integrate contro sovratensione, sovracorrente e cortocircuiti, garantendo che sia l'alimentatore stesso che le apparecchiature collegate rimangano protetti in condizioni anomale.
È progettato per funzionare in modo affidabile in un ampio intervallo di temperature e conforme alle certificazioni di sicurezza pertinenti, rendendolo una scelta affidabile per il funzionamento continuo 24 ore su 24, 7 giorni su 7, in pannelli di controllo, reparti produttivi e custodie esterne.
