Requisiti del cliente
Un cliente che lavorava su un progetto professionale di comunicazione UAV richiedeva una soluzione di trasmissione in fibra ottica a lunga distanza con le seguenti specifiche:
- Distanza di trasmissione: 60 km
- Collegamento ottico: interfaccia ST
- collegamenti separati per il controllo del volo e la trasmissione video
- Apparecchiature a bordo leggere
- Comunicazione stabile a bassa latenza
- Capacità anti-interferenza elettromagnetica
Il cliente aveva già finalizzato il concetto di implementazione e aveva bisogno di un'architettura di comunicazione a doppia fibra affidabile adatta a sistemi industriali o a lungo raggio.
Perché usare due collegamenti di fibra indipendenti in un drone?
Una delle domande più frequenti da parte degli integratori di droni è:
D: Perché non trasmettere tutto su un singolo collegamento Ethernet?
Nel caso di reali installazioni di UAV, i segnali di controllo e il traffico video/dati hanno priorità completamente diverse.
1Segnali di controllo di volo.
Protocolli di controllo quali:
- CRSF (crossfire)
- MAVLink UART
- Telemetria TTL
richiedono:
- latenza ultra-bassa
- comunicazione bidirezionale stabile
- minima agitazione
- elevata affidabilità
Anche piccole interruzioni della trasmissione possono influenzare la stabilità del volo.
2. Dati video e carico utile
I flussi video 4K, i carichi utili dell'intelligenza artificiale, i sensori di mappatura e i computer di bordo generano carichi di traffico molto maggiori.
Se sia il controllo che il video condividono lo stesso canale di comunicazione, la congestione della larghezza di banda o il buffering dei pacchetti possono introdurre picchi di latenza.
Per questo motivo, molti sistemi di droni professionali separano fisicamente:
- Collegamento di controllo
- Video/data link
utilizzando doppie fibre ottiche indipendenti.

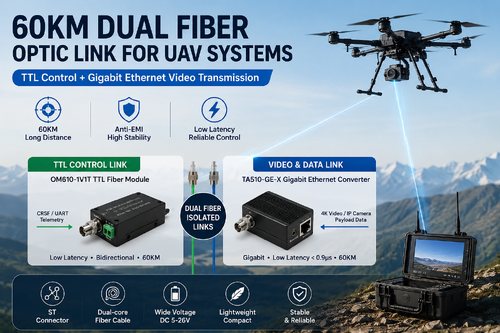

Soluzione effettiva utilizzata in questo progetto
L'architettura distribuita utilizza:
1. TTL Modulo in fibra ottica per CRSF / controllo di volo
Modello: OM610-1V1T TTL Fibre Module
Missione principale:
- Trasmissione CRSF
- Telemetria UART TTL
- Comunicazione del controllore di volo
- Trasporto del segnale di comando remoto
Caratteristiche principali:
- Supporta la comunicazione ottica a lunga distanza fino a 60 km
- Interfaccia ottica ST
- Ampia tensione DC5.5-26V
- Progettazione leggera per l'installazione di UAV
- Trasmissione ottica bidirezionale a bassa latenza
Il modulo converte i segnali seriali TTL in segnali ottici e li trasmette attraverso la fibra monomodo.
Questo link è dedicato a:
- controllo remoto
- telemetria
- Dati GPS
- stato della batteria
- Feedback di volo
senza interferenze dal traffico video.
2. Convertisore in fibra Ethernet Gigabit per la trasmissione video
Modello: TA510-GE-X
Missione principale:
- Trasmissione della fotocamera 4K
- Rete di carico utile Ethernet
- Comunicazione con telecamere IP
- Trasmissione video della stazione di terra
Caratteristiche principali:
- 10/100/1000Mbps Ethernet adattivo
- Interfaccia della fibra ST
- La latenza di inoltro cut-through inferiore a 0,9 μs
- Dimensioni compatte 70 × 25 × 15 mm
- Consumo di energia inferiore a 1 W
- Input diretto della batteria DC5-24V
Il convertitore a fibra Ethernet gestisce applicazioni ad alta larghezza di banda come:
- Video 4K H.264/H.265
- AI edge computing
- Cartografia dei carichi utili
- Rete di sensori
D: Il Gigabit Ethernet è sufficiente per il video 4K dei droni?
Sì, sì.ost uso di sistemi video 4K UAVH.264/H.265 codifica di compressione.
I bitrate tipici sono:
anche per i flussi di alta qualità.
Un collegamento Ethernet ottico gigabit fornisce una portata utilizzabile di quasi 900 Mbps, lasciando un margine di larghezza di banda significativo per:
- canali video multipli
- telemetria
- Dati dell'AI
- carichi utili dei sensori
Perché il cliente ha scelto i connettori in fibra ST?
D: Perché usare ST invece di SC o LC?
Per molti progetti industriali e di applicazione sul campo, i connettori ST sono preferiti perché:
- struttura di blocco a torsione sicura
- resistente alle vibrazioni
- affidabile in ambienti esterni
- facile manipolazione sul campo
- utilizzati comunemente nei sistemi di fibre industriali
Questo rende i connettori ST pratici per:
- sistemi di droni a catena
- stazioni terrestri mobili
- Impiego all'aperto
- piattaforme di ispezione industriale
Applicazioni tipiche di UAV per collegamenti a doppia fibra
Questo tipo di architettura è comunemente utilizzato in:
- Droni legati
- UAV FPV a lungo raggio
- Droni per ispezioni industriali
- Ispezione delle linee elettriche
- Sorveglianza delle frontiere
- UAV per le miniere e i giacimenti petroliferi
- Sistemi di comunicazione in stile militare anti-interferenza
La comunicazione in fibra ottica offre importanti vantaggi rispetto ai collegamenti RF tradizionali:
- Nessuna interferenza elettromagnetica
- trasmissione stabile a lunga distanza
- bassa latenza
- maggiore sicurezza
- Nessuna congestione dello spettro RF
Struttura di distribuzione finale
La soluzione per il cliente finale utilizza:
- Cavi di fibra di Kevlar rinforzati a doppio nucleo
- Un nucleo ottico per il controllo TTL/CRSF
- Un nucleo ottico per video Gigabit Ethernet
- Trasmissione ottica monomodo a 60 km
- connettori ottici ST
- Percorsi di comunicazione indipendenti e isolati
Questa architettura migliora significativamente l'affidabilità della comunicazione ed è particolarmente adatta per le piattaforme UAV professionali che operano in ambienti elettromagnetici complessi.
Domande frequenti (FAQ)
D: Il modulo ottico TTL può supportare il CRSF?
Sì, il modulo supporta la comunicazione UART TTL ed è adatto per la trasmissione CRSF utilizzata in FPV e sistemi UAV professionali.
D: Il convertitore Ethernet può trasmettere video 4K?
Sì, la larghezza di banda Gigabit Ethernet è sufficiente per i flussi video H.264/H.265 compressi.
D: Qual è la distanza di trasmissione supportata?
Le distanze opzionali includono:
a seconda della configurazione ottica.
D: Il sistema può funzionare direttamente dalle batterie dei droni?
Entrambi i moduli supportano l'ingresso di alta tensione e possono essere alimentati direttamente dalle batterie degli UAV.
D: Perché separare i collegamenti di controllo e video?
Perché il controllo del volo richiede una latenza molto bassa e un'elevata stabilità, mentre il traffico video consuma una larghezza di banda molto maggiore.L'isolamento fisico migliora l'affidabilità e previene le interferenze tra i tipi di segnale.
