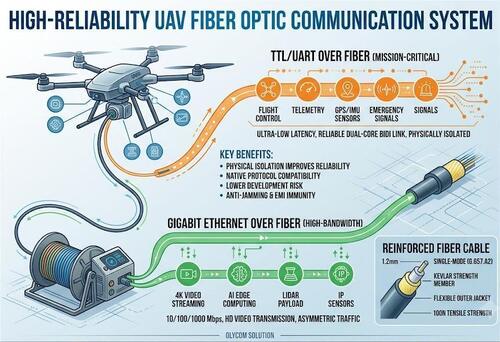

La soluzione: collegamento in fibra TTL indipendente + collegamento in fibra Gigabit Ethernet
Un'architettura comune nei droni industriali e cablati utilizza due canali di comunicazione in fibra ottica indipendenti:
Canale 1 – TTL su fibra
Dedicato ai dati critici di comando e telemetria:
- Comandi di controllo del volo
- Informazioni sulla posizione GPS
- Dati sull'atteggiamento dell'Imu
- Monitoraggio dello stato della batteria e del sistema
- Segnali di controllo di emergenza
Questa comunicazione è altamente interattiva:
Stazione di terra → UAV
Comandi di controllo e aggiornamenti della missione
UAV → Stazione di terra
Telemetria in tempo reale e feedback sullo stato
Poiché la sicurezza del volo dipende dalla stabilità della comunicazione, il collegamento TTL è fisicamente isolato dal traffico a larghezza di banda elevata.
Canale 2 – Gigabit Ethernet su fibra
Progettato per la trasmissione di dati di grandi dimensioni, tra cui:
- Streaming video HD 1080P/4K
- Termocamere
- Sistemi di elaborazione della visione AI
- Dati della nuvola di punti LiDAR
- Sensori basati su IP
Sebbene Ethernet sia tecnicamente full-duplex, la maggior parte delle applicazioni UAV hanno uno schema di traffico altamente asimmetrico:
UAV → Stazione di terra
Enorme flusso di dati video e sensori
Stazione di terra → UAV
Solo piccoli pacchetti di configurazione o conferme
Un modulo Gigabit Fiber Ethernet fornisce una larghezza di banda sufficiente per la comune trasmissione video codificata H.264 e H.265.
Perché non mettere TTL ed Ethernet su un'unica fibra?
Sebbene sia possibile la conversione del protocollo come da UART a IP, molti sistemi UAV professionali preferiscono ancora collegamenti di comunicazione indipendenti.
I motivi includono:
1. L'isolamento fisico migliora l'affidabilità
Se il traffico video aumenta improvvisamente o il sistema Ethernet subisce un guasto, il canale di controllo del volo rimane inalterato.
Anche quando il collegamento video fallisce:
- Il controllore di volo rimane online
- La telemetria rimane disponibile
- I comandi di ritorno alla home possono ancora essere eseguiti
Per i sistemi UAV mission-critical, l’affidabilità ha sempre una priorità maggiore rispetto alla riduzione del numero di cavi.
2. Compatibilità del protocollo nativo
Molti componenti UAV sono ancora basati sulla comunicazione seriale nativa:
- Controllori di volo MAVLink
- Moduli GPS
- Sensori IMU
- Controller del gimbal
- Dispositivi industriali legacy
UART/TTL diretto su fibra fornisce una soluzione semplice, a bassa latenza e indipendente dal software.
3. Rischio di sviluppo inferiore
La conversione della comunicazione seriale in Ethernet richiede processori aggiuntivi, stack software e gestione della rete.
Questo introduce:
- Latenza aggiuntiva
- Complessità del software
- Dipendenza dal sistema operativo
- Potenziali punti di guasto del sistema
Per gli UAV industriali e della difesa, la semplicità spesso significa maggiore affidabilità.
Selezione di cavi in fibra per applicazioni UAV
A differenza dei cavi patch in fibra standard, le applicazioni UAV richiedono cavi in fibra ottica rinforzati appositamente progettati.
Le specifiche tipiche includono:
- Fibra monomodale (G.657.A2)
- Struttura a 2 o 4 core
- Diametro del cavo 1,2 mm
- Resistenza alla trazione 100 N
- Struttura rinforzata in Kevlar
- Elevata flessibilità per i sistemi di avvolgimento
All'interno del cavo:
- Fibre ottiche per la comunicazione
- Elemento di resistenza in Kevlar per la protezione dalla trazione
- Giacca esterna flessibile
Questo design consente al cavo di resistere a trazioni, vibrazioni e rotazioni continue durante il funzionamento dell'UAV.
Tipica architettura in fibra a due core
Un cavo in fibra monomodale a due conduttori è una delle soluzioni più comuni.
Nucleo in fibra 1:
- Gigabit Ethernet su fibra
- Moduli ottici BiDi 1310/1550 nm
- Video, dati AI e comunicazione IP
Nucleo in fibra 2:
- Comunicazione seriale TTL su fibra
- Moduli ottici BiDi 1310/1550 nm
- Controllo di volo, telemetria e dati dei sensori
Ciascun nucleo in fibra funziona come un canale di comunicazione full-duplex indipendente, garantendo il completo isolamento tra il controllo e la trasmissione del carico utile.
Tendenza futura: verso reti UAV interamente IP
L’industria degli UAV si sta gradualmente spostando verso architetture unificate basate su Ethernet guidate da:
- TSN (Rete sensibile al tempo)
- ROS2
- Middleware DDS
- Piattaforme informatiche IA
- Reti Gigabit di bordo
I futuri sistemi UAV potrebbero integrare:
- Video
- Telemetria
- Sensori
- Autobus CAN
- Dati di controllo del volo
in un'unica rete IP deterministica.
Tuttavia, oggi molte piattaforme UAV industriali, collegate, anti-jamming e di difesa si affidano ancora all'architettura a doppio canale:
TTL su fibra + Ethernet su fibra
perché fornisce il massimo livello di affidabilità.
Soluzione OLYCOM
OLYCOM fornisce moduli di comunicazione compatti in fibra ottica adatti all'integrazione UAV:
Modello 1: OM610-1V1TWR
Modello 2: scheda TA510-GE-X
- Modulo in fibra ottica TTL
- Trasmissione UART/TTL trasparente
- Comunicazione a bassa latenza
- Ideale per controllori di volo, sensori e sistemi di telemetria
- Modulo in fibra Gigabit Ethernet
- Trasmissione Ethernet 10/100/1000Mbps
- Supporta flussi video H.264/H.265 ad alta definizione
- Adatto per telecamere IP, computer AI e carichi utili di rete
Entrambi i moduli possono essere utilizzati singolarmente o combinati in un'architettura di comunicazione UAV a doppio canale.
Conclusione
Mentre le applicazioni UAV continuano ad espandersi dai droni di consumo ai mercati dell’ispezione industriale, della sicurezza e della difesa, la comunicazione in fibra ottica sta diventando una tecnologia chiave per ottenere trasmissioni a lunga distanza, anti-interferenza e ad alta affidabilità.
La combinazione di TTL su fibra per il controllo mission-critical e Gigabit Ethernet su fibra per carichi utili a larghezza di banda elevata rimane un’architettura matura e ampiamente adottata per i sistemi UAV professionali.
