Progetto di trasmissione video centralizzata in fibra per il governo di Singapore

Sfondo del progetto

Nell’ambito di un programma di modernizzazione delle infrastrutture di sicurezza a livello nazionale, un’agenzia governativa di Singapore ha aggiornato la propria rete TVCC analogica preesistente per migliorare l’affidabilità della trasmissione, semplificare il monitoraggio centralizzato e migliorare la manutenibilità del sistema a lungo termine.

Anche se le telecamere di sorveglianza sono rimaste analogiche, la dorsale di trasmissione richiedeva un mezzo di comunicazione più robusto in grado di eliminare le interferenze elettromagnetiche, supportare la gestione centralizzata delle apparecchiature e garantire un funzionamento stabile in ambienti mission-critical.

Per soddisfare questi requisiti, il progetto ha adottato quelli di OLYCOMConvertitore video in fibra otticasoluzione con trasmettitori autonomi, ricevitori montati su rack e uno chassis centralizzato a 18 slot per l'aggregazione delle apparecchiature.

Sfide del progetto

I sistemi di sorveglianza governativa richiedono un’affidabilità significativamente più elevata rispetto alle tradizionali implementazioni CCTV commerciali. Durante la progettazione del sistema è stato necessario affrontare diverse sfide tecniche:

• Le telecamere analogiche esistenti dovevano essere mantenute per ridurre al minimo i costi di sostituzione.
• I segnali video dovevano essere trasmessi su fibra ottica senza degradazione.
• Il centro di monitoraggio richiedeva l'installazione di apparecchiature centralizzate per una manutenzione semplificata.
• È necessario gestire in modo efficiente più canali di sorveglianza all'interno di una sala di controllo compatta.
• Il sistema di trasmissione doveva funzionare ininterrottamente con requisiti minimi di manutenzione.
• Una qualità video stabile era essenziale per le operazioni di sicurezza governative a lungo termine.

Il team di ingegneri ha quindi scelto un'architettura di trasmissione video in fibra ottica anziché il tradizionale cablaggio coassiale.

Soluzione OLYCOM

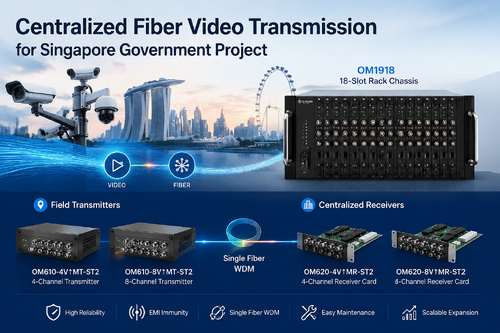

Il progetto ha utilizzato una combinazione di trasmettitori autonomi, ricevitori montati su rack e uno chassis rack da 18 slot per costruire un sistema di trasmissione video analogico centralizzato.

Prodotti distribuiti

Trasmettitori video

OM610-4V↑MT-ST2

• Trasmettitore video analogico in fibra ottica a 4 canali
• Tipo autonomo
• Multimodale a fibra singola
• Connettore ottico ST
• Distanza di trasmissione 2 km

OM610-8V↑MT-ST2


• Trasmettitore video analogico in fibra ottica a 8 canali
• Tipo autonomo
• Multimodale a fibra singola
• Connettore ottico ST
• Distanza di trasmissione 2 km

Ricevitori video

OM620-4V↑MR-ST2


• Ricevitore in fibra ottica video analogico a 4 canali
• Tipo di scheda rack

OM620-8V↑MR-ST2

• Ricevitore video analogico in fibra ottica a 8 canali
• Tipo di scheda rack

Attrezzatura centrale

OM1918

• Rack convertitore video ottico da 18 slot
• Doppi ingressi di alimentazione CA 100–240 V
• Installazione della scheda hot-swap
• Gestione centralizzata dei rack

Architettura del sistema

Ciascuna postazione di sorveglianza ha installato trasmettitori video in fibra ottica autonomi vicino alle telecamere analogiche.

I trasmettitori convertivano più canali video analogici in segnali ottici e li trasmettevano attraverso un'unica fibra multimodale utilizzando la tecnologia WDM.

Nella sala di monitoraggio centrale, le schede ricevitore di tipo rack sono state installate all'interno dello chassis a 18 slot OM1918.

Questa architettura ha consentito di terminare, organizzare e gestire tutti i canali video in ingresso da diverse posizioni sul campo all'interno di un unico rack per apparecchiature.

Rispetto all'implementazione di dozzine di ricevitori desktop indipendenti, la soluzione montata su rack ha ridotto significativamente lo spazio nell'armadio semplificando al tempo stesso l'espansione e la manutenzione future.

Il design a doppia alimentazione del rack OM1918 ha inoltre migliorato la disponibilità del sistema, una considerazione importante per le infrastrutture di sorveglianza governative che operano 24 ore su 24.

Perché un'architettura rack da 18 slot?

Uno dei punti salienti della progettazione di questo progetto è stata l'adozione di uno chassis del ricevitore centralizzato invece di più ricevitori autonomi.

L'architettura rack a 18 slot ha fornito numerosi vantaggi operativi:

Gestione centralizzata delle apparecchiature

Tutte le schede ricevitori sono state installate all'interno di un unico rack, consentendo ai tecnici di monitorare, sostituire o espandere i moduli senza disturbare le apparecchiature adiacenti.

Maggiore affidabilità del sistema

La doppia alimentazione CA ha ridotto il rischio di interruzione del servizio supportando al contempo operazioni di sorveglianza continue 24 ore su 24, 7 giorni su 7.

Ottimizzazione dello spazio

Un singolo chassis OM1918 poteva ospitare più schede riceventi, riducendo notevolmente l'occupazione del rack rispetto ai dispositivi autonomi.

Manutenzione semplificata

I moduli ricevitori hot plug hanno consentito al personale di manutenzione di sostituire le singole schede senza spegnere l'intero sistema di sorveglianza.

Scalabilità futura

È stato possibile installare ulteriori schede riceventi man mano che venivano aggiunte le telecamere di sorveglianza, proteggendo l'investimento a lungo termine del cliente.

Vantaggi tecnici

La soluzione di convertitore video in fibra ottica implementata offre numerosi vantaggi tecnici particolarmente preziosi nei progetti di sicurezza governativa.

Trasmissione video non compressa

Il sistema fornisce video analogico codificato digitalmente a 8 bit senza compressione, preservando la qualità dell'immagine per la sorveglianza e la registrazione di prove.

Immunità alle interferenze elettromagnetiche

A differenza del cavo coassiale, la trasmissione in fibra ottica è immune a EMI e RFI, rendendola ideale per installazioni vicino a infrastrutture elettriche e ambienti urbani.

Trasmissione WDM a fibra singola

Utilizzando la tecnologia WDM, la comunicazione bidirezionale viene ottenuta su una singola fibra ottica, riducendo il consumo di risorse della fibra e semplificando l'installazione.

Distribuzione plug-and-play

Non è richiesta alcuna regolazione ottica o configurazione complicata, consentendo un'installazione rapida e riducendo al minimo i tempi di messa in servizio.

Video di qualità broadcast

La soluzione supporta i formati video NTSC, PAL e SECAM mantenendo una qualità dell'immagine stabile su tutta la distanza di trasmissione.

Operazione governativa continua

Grazie al design di livello industriale, agli indicatori di stato LED, alla gestione centralizzata dei rack e all'elevata affidabilità del sistema, la soluzione è particolarmente adatta per le reti di sorveglianza mission-critical.

Risultati del progetto

Dopo l’implementazione, la rete di sorveglianza governativa ha ottenuto numerosi miglioramenti operativi.

Il centro di monitoraggio centralizzato è diventato notevolmente più semplice da gestire grazie all'adozione di schede riceventi montate su rack.

La trasmissione in fibra ottica ha eliminato le interferenze e il degrado del segnale comunemente associati alle installazioni coassiali analogiche a lunga distanza.

L'efficienza della manutenzione è migliorata perché i tecnici potevano identificare rapidamente lo stato del modulo tramite indicatori LED e sostituire le singole schede del ricevitore senza influenzare i canali rimanenti.

L'architettura modulare ha inoltre preparato la rete di sorveglianza per la futura espansione delle telecamere senza richiedere importanti modifiche all'infrastruttura.

Ancora più importante, l'agenzia governativa ha ottenuto una piattaforma di trasmissione video analogica altamente affidabile in grado di supportare il monitoraggio continuo della sicurezza con una qualità dell'immagine stabile e una manutenzione semplificata.

Conclusione

Per le organizzazioni che continuano a utilizzare infrastrutture TVCC analogiche richiedendo al contempo maggiore affidabilità di trasmissione, gestione centralizzata e scalabilità a lungo termine, OLYCOMConvertitore video otticoLa soluzione fornisce un percorso di migrazione efficiente.

Combinando trasmettitori da campo autonomi, schede riceventi montate su rack e lo chassis a 18 slot OM1918, questo progetto del governo di Singapore dimostra come il video analogico possa essere trasportato in modo affidabile su fibra ottenendo al contempo una gestione centralizzata professionale delle apparecchiature.

Sia che vengano implementate in strutture governative, snodi di trasporto, servizi pubblici, impianti industriali o infrastrutture critiche, le soluzioni Video analogico su fibra di OLYCOM offrono prestazioni affidabili, manutenzione semplificata ed espansione flessibile per le moderne reti di sorveglianza.
