Rete DWDM OTN protetta a doppia rotta da 40 Gbps

Visualizzazione del progetto

Un operatore regionale di radiodiffusione e telecomunicazioni aveva bisogno di un sistema di trasmissione ottica affidabile per collegare due grandi centri di servizio situati a circa 200 km di distanza.

L'obiettivo era quello di costruire una rete di trasporto ottico di livello operatore in grado di supportare più servizi mission-critical, tra cui la radiodiffusione televisiva digitale, l'accesso a Internet a banda larga,Servizi interattivi IPTV, e trasmissione dei dati.

Per garantire un'elevata disponibilità e una scalabilità futura, l'operatore ha implementato un'architettura di trasmissione in fibra a doppio percorso basata su tecnologie avanzateOTN (Rete ottica di trasporto),DWDM (Dense Wavelength Division Multiplexing), e tecnologie di trasmissione ottica CWDM.

La soluzione fornisce un trasporto ottico ad alta capacità, un'espansione flessibile della lunghezza d'onda e una protezione multilivello per garantire la fornitura ininterrotta di servizi su tutta la rete.

Sfide della rete

Trasmissione in fibra a lunga distanza con elevati requisiti di affidabilità

La distanza di trasmissione tra i due punti di servizio ha superato i 200 km, il che richiede una soluzione di trasporto ottico robusta in grado di mantenere una qualità del segnale stabile su più fasce di fibra.

L'infrastruttura in fibra esistente consisteva in:

Strada primaria della fibra ottica:

• Distanza totale di circa 195 km
• 6 spazi ottici
• Multipli siti intermedi disponibili per l'amplificazione ottica

Strada della fibra di protezione secondaria:

• Distanza totale di circa 213 km
• 10 spazi ottici
• Luoghi di amplificazione di riserva multipli

La rete doveva fornire:

• Trasmissione ad alta disponibilità
• Commutazione automatica della protezione
• Fornitura di servizi a bassa latenza
• Capacità di ampliamento della larghezza di banda futura
• Supporto per interfacce di servizio multiple

Architettura delle soluzioni

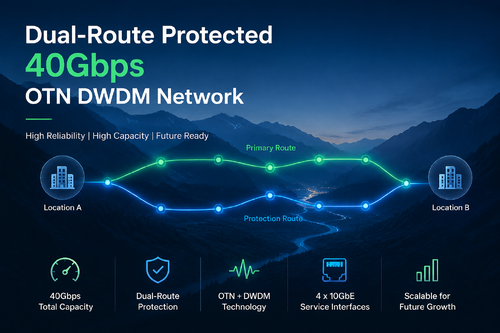

Sistema di trasmissione OTN + DWDM protetto a doppia rotta

La soluzione implementata adotta un'architettura a doppio percorso ottico che utilizza apparecchiature di trasmissione basate su OTN combinate con la tecnologia di multiplexaggio a lunghezza d'onda DWDM.

L'architettura di rete comprende:

• Piattaforma di rete ottica di trasporto (OTN)
• Sistema di multiplexing a divisione di lunghezza d'onda DWDM
• Protezione delle linee ottiche (OLP)
• Moduli di amplificazione ottica
• Sistema integrato di gestione della rete

Il sistema crea un percorso di protezione indipendente tra le due posizioni centrali, garantendo un funzionamento continuo anche in caso di taglio della fibra o di guasti delle apparecchiature ottiche.

Capacità di trasmissione e supporto ai servizi

Trasporto ottico ad alta capacità 10GbE

Il sistema supporta una capacità di trasmissione minima di 40 Gbps, con espansione scalabile della lunghezza d'onda per la futura crescita della rete.

L'implementazione attuale dei servizi comprende:

Ogni sito fornisce più interfacce di servizio 10GbE, consentendo l'aggregazione e il trasporto flessibili dei servizi.

Principali caratteristiche tecniche

1Trasmissione ottica a lungo raggio basata su DWDM

Il sistema supporta:

• Operazione a lunghezza d'onda a banda C e a banda L
• ITU-T G.694.1 pianificazione delle lunghezze d'onda conforme
• Distanza tra i canali a 50 GHz / 100 GHz
• Almeno 8 canali di lunghezza d'onda
• Capacità di 10 Gbps o superiore per lunghezza d'onda

L'architettura DWDM consente un utilizzo efficiente delle risorse di fibra esistenti senza ulteriore distribuzione di fibra.

2Protezione della rete a più livelli

Per migliorare l'affidabilità della rete, sono attuati diversi meccanismi di protezione:

Protezione dello strato ottico

• Protezione della linea ottica 1+1
• Protezione delle rotte a doppia fibra
• Trasferimento automatico di percorso ottico

Protezione dello strato di trasporto

• Protezione dei canali OTN
• Protezione a livello di servizio
• Meccanismo di recupero del traffico

L'architettura di protezione completa garantisce un rapido recupero e riduce al minimo le interruzioni di servizio.

3Tecnologia avanzata di amplificazione ottica

Per la trasmissione a lunga distanza, i moduli di amplificatore ottico sono distribuiti in posizioni intermedie.

Le principali capacità includono:

• Controllo automatico del guadagno (AGC)
• Ottimizzazione della piattezza di guadagno
• bilanciamento ottico di potenza multicanale
• Amplificazione del segnale stabile a lunga distanza

Queste funzioni mantengono prestazioni ottiche costanti su diverse lunghezze d'onda e distanze di trasmissione.

4Monitoraggio e gestione completi della rete

Il sistema di trasporto ottico integra capacità di monitoraggio centralizzate.

La piattaforma di gestione fornisce un monitoraggio in tempo reale di:

• Livelli di potenza ottica
• Stato del laser
• Informazioni sulla temperatura
• Qualità del segnale ottico
• Tasso di errore dei bit (BER)
• Stato operativo dell'apparecchiatura

Il sistema supporta:

• Monitoraggio basato su SNMP
• Gestione remota della rete
• Analisi delle prestazioni
• Segnalazione dell'allarme di errore

Prestazioni e affidabilità

Il sistema di trasporto ottico distribuito offre prestazioni di livello portante con:

• Performance BER migliore di 10−12
• Isolamento elevato del canale
• Trasmissione a lunghezza d'onda stabile
• Scambio di protezione veloce
• Disponibilità della rete 24 ore su 24, 7 giorni su 7

L'architettura hardware modulare consente futuri aggiornamenti senza sostituire l'infrastruttura di trasmissione esistente.

Scalabilità e espansione futura

La soluzione è stata progettata tenendo conto dell'evoluzione a lungo termine della rete.

Le possibilità future di aggiornamento includono:

• Aumento dei canali di lunghezza d'onda
• Espansione della capacità di trasmissione
• Supporto di interfacce ottiche ad alta velocità
• Aggiunta di carte di servizio aggiuntive
• Migrazione verso reti OTN di maggiore capacità

La piattaforma flessibile consente agli operatori di ampliare la larghezza di banda in base alle future esigenze di servizi a banda larga e multimediali.

Ambiente di distribuzione

L'apparecchiatura di trasporto ottico supporta condizioni di funzionamento di livello telecom:

• Installazione standard montata su rack
• Compatibilità dell'alimentazione a corrente alternata 220V
• Ampia gamma di temperature di esercizio
• Progettazione industriale ad alta affidabilità

Il sistema è adatto a:

• Reti di radiodiffusione
• Reti spinale delle telecomunicazioni
• Reti di comunicazione governative
• Reti di fibre elettriche
• Infrastrutture ottiche mission-critical

Scenario di applicazione

Questo progetto dimostra come la tecnologia di trasmissione ottica OTN e DWDM possa essere utilizzata per costruire una rete di comunicazione a lunga distanza affidabile per:

• Trasmissione televisiva digitale
• Fornitura di servizi IPTV
• Trasporti di Internet a banda larga
• Comunicazione dei dati aziendali
• Connettività regionale delle reti di telecomunicazione

Combinando la protezione della fibra a doppia rotta, il multiplexing a lunghezza d'onda e la gestione ottica intelligente, la soluzione fornisce un'infrastruttura di trasporto ottico altamente disponibile e scalabile.

Punti salienti del progetto

✓ Rete di trasmissione in fibra a lungo raggio di oltre 200 km
✓ Architettura di protezione delle rotte a doppia fibra
✓ Capacità di trasporto ottico di 40 Gbps
✓ Interfacce di servizio multiple 10GbE
✓ Soluzione di trasmissione integrata OTN + DWDM
✓ Protezione delle linee ottiche (OLP) per un'alta disponibilità
✓ Gestione della rete a livello di operatore
✓ Capacità di espansione della larghezza di banda a prova di futuro
