1. Contesto del progetto
In ambienti remoti e con infrastrutture limitate, distribuzione affidabilesistemi di sorveglianzapresenta una duplice sfida: garantire una connettività di rete stabile e fornire un’alimentazione continua.
Le soluzioni tradizionali basate sulla rete spesso non sono realizzabili a causa degli elevati costi di installazione o dei vincoli geografici.
In questo progetto, il cliente richiedeva un sistema CCTV completamente off-grid in grado di alimentare sei telecamere IP, ciascuna delle quali consumava circa 25 W, senza fare affidamento sull'infrastruttura elettrica esterna.
L'aspettativa era chiara: una soluzione completa, preingegnerizzata e plug-and-play che coprisse la generazione di energia, lo stoccaggio e la trasmissione dei dati.
2. Requisiti di sistema
- Numero di telecamere: 6 unità
- Potenza per telecamera: 25 W
- Carico totale della fotocamera: 150 W
- Funzionamento continuo: 24 ore su 24, 7 giorni su 7
- Ambiente: esterno, luogo remoto
- Fonte di energia: solare (off-grid)
- Rete: sorveglianza IP basata su PoE
3. Panoramica della soluzione
Per soddisfare le esigenze del cliente, abbiamo progettato un sistema integratosistema di sorveglianza PoE ad energia solare, combinando la generazione di energia, lo stoccaggio e la distribuzione di rete in un unico armadio per esterni.
Il sistema include:
- OlycomSwitch PoE industrialeIM-FBP288GE (dispositivo di rete Edge)
- Array di pannelli solari (produzione di energia)
- Regolatore di carica solare MPPT (regolazione energetica)
- Sistema di batterie LiFePO4 (accumulo di energia)
- Armadio da esterno IP65 (custodia e protezione del sistema)
4. Progettazione e configurazione del sistema
4.1 Analisi del consumo energetico
Il carico totale del sistema è stato calcolato come segue:
Telecamere: 6 × 25 W = 150 W
Switch PoE in testa: ~15 W
Carico totale del sistema: ~165 W
Questo carico continuo costituisce la base sia per il dimensionamento della batteria che per la progettazione del pannello solare.
4.2 Accumulo di energia (sistema batteria)
Per garantire un funzionamento ininterrotto durante le ore notturne e in condizioni di scarsa luce solare, il sistema è stato progettato con un'autonomia di 1 giorno.
Consumo energetico giornaliero: 165 W × 24 ore ≈ 3960 Wh
Configurazione della batteria: Batteria LiFePO4 da 48 V 100 Ah (capacità utilizzabile ~ 4,8 kWh)
Questa configurazione tiene conto dei limiti di profondità di scarica e garantisce una lunga durata della batteria (tipicamente >4000 cicli).
4.3 Generazione di energia solare
Per sostenere il consumo energetico giornaliero, il pannello solare è stato dimensionato in base alle ore medie di picco della luce solare.
Energia richiesta: ~4kWh/giorno
Ore di punta del sole: ~5 ore/giorno
Capacità solare calcolata: ≈ 800W
Progetto definitivo (con margine di sicurezza): sistema di pannelli solari da 1 kW (ad esempio, 2 pannelli da 550 W)
Ciò garantisce un funzionamento stabile anche in condizioni meteorologiche non ottimali.
4.4 Gestione energetica
È stato selezionato un regolatore di carica solare MPPT (Maximum Power Point Tracking) da 48 V / 40 A per:
- Massimizza l’efficienza di conversione dell’energia solare
- Regolare la carica della batteria
- Protegge da sovraccarichi e fluttuazioni di tensione
4.5 Nucleo della rete:Interruttore PoE amplificatore di potenza
Il sistema utilizza l'IM-FP288BGE industrialeInterruttore PoEcome unità centrale di rete e distribuzione dell'energia.
Caratteristiche principali:
- 8 porte PoE (supportano fino a 6 telecamere + espansione)
- 2 porte uplink SFP per connettività in fibra
- Uscita PoE potenziata da 48 V
- Budget energetico PoE totale: 240 W
- Design DIN di livello industriale per l'implementazione in armadi esterni
Questo switch Ethernet consente sia la trasmissione dei dati che l'erogazione di energia tramite un singolo cavo Ethernet, semplificando l'installazione e riducendo la complessità del cablaggio.

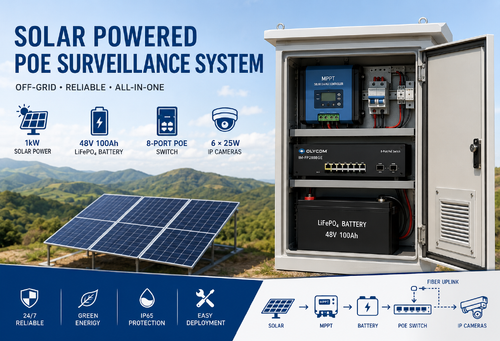

4.6 Integrazione del Gabinetto
Tutti i componenti sono integrati in un armadio per esterni con grado di protezione IP65, progettato per durabilità e facilità di implementazione.
Disposizione interna:
Sezione superiore: controller MPPT e protezione CC (interruttori, protezione da sovratensione)
Sezione centrale: switch PoE a 8 porte (IM-FP288BGE)
Sezione inferiore: batteria LiFePO4
Interfacce esterne:
Ingresso solare
Uscite telecamera/PoE
Uplink in fibra
Funzionalità aggiuntive:
Custodia in acciaio anticorrosione
Sistema di ventilazione o raffreddamento con ventola
Pressacavi impermeabili
Porta con serratura per sicurezza
5. Architettura del sistema
Il sistema funziona come una rete di energia e dati a circuito chiuso:
I pannelli solari generano energia CC
Il controller MPPT regola e carica la batteria
La batteria fornisce un'alimentazione stabile a 48 V CC
Lo switch PoE distribuisce alimentazione e dati alle telecamere
I dati video vengono trasmessi tramite uplink in fibra
Questa architettura garantisce funzionamento continuo, elevata efficienza e requisiti minimi di manutenzione.
6. Vantaggi chiave
6.1: Funzionamento completamente fuori rete
Nessuna dipendenza dall'alimentazione elettrica, ideale per implementazioni remote o temporanee.
6.2:Progettazione integrata
Tutti i componenti sono preinstallati e ottimizzati all'interno di un unico armadio.
6.3:Alta affidabilità
L'hardware di livello industriale garantisce prestazioni stabili in ambienti difficili.
6.4:Scalabilità
Telecamere aggiuntive o maggiore autonomia possono essere supportate con aggiornamenti modulari.
6.5:Distribuzione semplificata
Il sistema plug-and-play riduce al minimo i tempi di progettazione e installazione in loco.
7. Conclusione
Questo progetto dimostra come un sistema di sorveglianza PoE a energia solare ben progettato possa risolvere efficacemente le sfide del monitoraggio remoto.
Combinando la generazione di energia, lo stoccaggio e l'infrastruttura di rete in un'unica soluzione unificata, il sistema offre:
- Sorveglianza affidabile 24 ore su 24, 7 giorni su 7
- Complessità di installazione ridotta
- Efficienza operativa a lungo termine
Tali soluzioni sono sempre più preziose in applicazioni quali:
- Monitoraggio della sicurezza remoto
- Cantieri
- Giacimenti di petrolio e gas
- Progetti di infrastrutture rurali
Questo caso evidenzia la transizione dalla fornitura di hardware autonomo all'integrazione completa del sistema, consentendo una fornitura di valore più elevato e un maggiore coinvolgimento dei clienti.
Se necessario, il sistema può essere ulteriormente personalizzato per supportare un'autonomia estesa, un numero maggiore di telecamere o ingressi di alimentazione ibridi, a seconda delle esigenze specifiche del progetto.
