Anteprima del progetto
Un progetto di monitoraggio della sicurezza ferroviaria richiedeva una soluzione di comunicazione affidabile per trasmettere segnali di allarme multipli tra stazioni di campo remote e una sala di controllo centralizzata.
Il sistema comprendeva vari dispositivi di sicurezza, punti di monitoraggio dello stato delle attrezzature industriali e interfacce di allarme di emergenza distribuite in diversi luoghi.
A causa della lunga distanza di trasmissione e del complesso ambiente industriale,il team del progetto aveva bisogno di un convertitore di chiusura a contatto industriale stabile che potesse fornire una trasmissione precisa del segnale evitando i problemi comuni dei sistemi di comunicazione tradizionali in rame.
Dopo una valutazione tecnica, il team di ingegneri ha selezionato unChiusura del contatto industriale al convertitore di fibresoluzione basata sulla piattaforma Olycom IM610-8K↑↓WT/R. La soluzione è stata progettata per trasmettere segnali di chiusura di contatto a 8 canali su reti in fibra ottica,fornire comunicazioni affidabili per applicazioni industriali e di sicurezza.
Sfida del progetto: trasmissione di segnali di allarme a lunga distanza
Nei sistemi di monitoraggio tradizionali, i segnali di chiusura dei contatti sono solitamente trasmessi attraverso cavi di rame.
Tuttavia, quando la distanza aumenta, possono comparire diverse sfide:
- Perdita di segnale durante la trasmissione a lunga distanza
- Interferenze elettromagnetiche (EMI) in ambienti industriali
- Interferenze radiofrekvenziali (RFI)
- Problemi di circuito di terra tra impianti diversi
Per i sistemi di monitoraggio ferroviario, le centrali elettriche, gli impianti industriali e i progetti di sicurezza, questi problemi possono influenzare l'accuratezza dell'allarme e l'affidabilità del sistema.
The customer needed a fiber optic alarm transmission solution that could connect remote alarm points with the central monitoring platform while maintaining stable operation under harsh environmental conditions.
Soluzione: chiusura dei contatti industriali per la conversione delle fibre
Il progetto ha messo a puntoIM610-8K↑↓WT/Rcome ponte di comunicazione tra i dispositivi di allarme sul campo e il centro di monitoraggio.
L'architettura del sistema era:

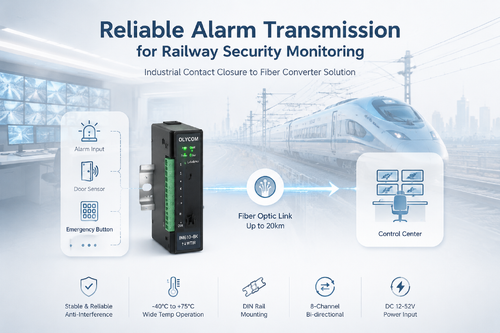

Dispositivi di allarme → Convertitore di chiusura dei contatti industriali → Collegamento in fibra ottica → Centro di controllo
La soluzione fornita:
- Trasmissione del segnale di chiusura del contatto su 8 canali
- Comunicazione in fibra bidirezionale
- Trasmissione a fibra singola con tecnologia WDM
- Montaggio DIN per impianti industriali
- Connettività in fibra a lunga distanza
Il convertitore supporta la trasmissione in fibra monomodo con una distanza di lavoro standard di 20 km e supporta applicazioni in fibra multimodo per connessioni più brevi.
Perché scegliere un convertitore di fibre industriali?
D: Perché è stata scelta la comunicazione in fibra invece della tradizionale trasmissione in rame?
La comunicazione in fibra ottica offre diversi vantaggi per i progetti industriali.
A differenza dei cavi di rame, la trasmissione in fibra non è influenzata da interferenze elettriche.impianti elettrici, e reti di monitoraggio esterne.
La soluzione elimina i problemi relativi a:
- Interferenze EMI
- Interferenze RFI
- Differenze di potenziale di terra
Di conseguenza, il sistema di monitoraggio raggiunge una maggiore affidabilità e minori requisiti di manutenzione.
Supporto di interfacce flessibili per diverse applicazioni industriali
Un importante requisito del cliente era la compatibilità con le apparecchiature di allarme esistenti.
Il convertitore di chiusura a contatto industriale supporta più tipi di segnale, tra cui:
- TTL
- RS-232
- RS-422
- RS-485
- Input di interruttore passivo
Il lato di uscita supporta:
- Output binario
- TTL
- RS-232/422/485
- Uscita del relè
Questa flessibilità consente agli integratori di sistemi di collegare diversi dispositivi industriali senza sostituire le infrastrutture esistenti.
Espansione dell'applicazione: oltre il monitoraggio ferroviario
Sebbene questo progetto si sia concentrato sul monitoraggio della sicurezza ferroviaria, la stessa chiusura di contatto alla tecnologia di convertitore a fibra può essere applicata a molti scenari industriali.
Sistema di monitoraggio della sicurezza
Nei progetti di città sicure e nelle reti di sorveglianza di sicurezza, spesso è necessario collegare più punti di allarme su lunghe distanze.La comunicazione in fibra ottica fornisce una trasmissione stabile tra luoghi remoti e centri di comando.
Automazione industriale
Le fabbriche e i sistemi di automazione industriale richiedono un controllo affidabile dello stato delle macchine, degli interruttori e dei dispositivi di sicurezza.I convertitori di fibre industriali aiutano a mantenere la stabilità della comunicazione in ambienti con rumore elettrico.
Industria energetica e applicazioni energetiche
Le centrali elettriche e gli impianti dei giacimenti petroliferi spesso includono sistemi di monitoraggio distribuiti delle attrezzature.
Infrastrutture di trasporto
La sorveglianza delle autostrade, le stazioni di pedaggio, gli aeroporti e i sistemi ferroviari richiedono un funzionamento continuo.Un robusto convertitore di fibra industriale fornisce una soluzione pratica per queste reti di comunicazione critiche.
Progettazione industriale per ambienti difficili
Il progetto richiedeva attrezzature di comunicazione in grado di operare in condizioni difficili.
Le caratteristiche del convertitore di chiusura di contatto industriale selezionato:
- Input di potenza DC 12-52V
- Temperatura di funzionamento da -40°C a +75°C
- Progettazione del montaggio della rotaia DIN
- Contenitore industriale compatto
Queste specifiche consentono l'implementazione in armadi esterni, sale di controllo industriali e ambienti di infrastrutture di trasporto.
Domande frequenti
D: Cos'è un convertitore di chiusura a contatto industriale?
Un convertitore di chiusura di contatto industriale è un dispositivo di comunicazione che converte segnali di allarme elettrico o binari in segnali ottici per la trasmissione attraverso reti a fibra.E'comunemente usato nel monitoraggio della sicurezza, l'automazione industriale e i sistemi di trasporto.
D: Quanti canali supporta questo convertitore di fibra?
L'IM610-8K↑↓WT/R supporta 8 canali di trasmissione del segnale di chiusura dei contatti, consentendo a più dispositivi di allarme di comunicare attraverso un collegamento in fibra.
D: Può funzionare in ambienti industriali difficili?
Sì, il dispositivo supporta un ampio intervallo di temperatura di funzionamento da -40°C a +75°C ed è progettato per applicazioni industriali che richiedono un funzionamento stabile a lungo termine.
D: Quali industrie hanno bisogno di chiusure di contatto per convertitori di fibra?
Le applicazioni tipiche sono:
- Sistemi di monitoraggio ferroviario
- Sistemi di protezione della sicurezza
- Automazione industriale
- Progetti energetici
- Monitoraggio dei giacimenti petroliferi
- Infrastrutture di trasporto
Risultato del progetto
Sostituendo la tradizionale trasmissione di allarme in rame con una soluzione di comunicazione in fibra ottica, il progetto di monitoraggio ferroviario ha ottenuto una trasmissione del segnale più affidabile, una migliore stabilità del sistema,e riduzione dei rischi legati alle interferenze.
La chiusura del contatto industriale al convertitore a fibra ha fornito una soluzione efficace per collegare i sistemi di allarme distribuiti con le piattaforme di monitoraggio centralizzate.
Per gli ingegneri e gli integratori di sistemi che lavorano su progetti di monitoraggio della sicurezza, automazione industriale e comunicazione dei trasporti,La trasmissione a chiusura di contatto basata sulla fibra offre un metodo affidabile per costruire reti di comunicazione industriali moderne.
