Visualizzazione del progetto
Un cliente richiedeva un sistema di trasmissione DWDM punto a punto ad alta capacità per collegare due sedi di data center su un'infrastruttura di fibre scure esistente.
Tra i requisiti primari figurano:
|
Articolo
|
Requisito
|
|
Tipo di servizio
|
10GE Ethernet
|
|
Capacità iniziale
|
200 g
|
|
Estensione futura
|
400G
|
|
Distanza della fibra
|
50 chilometri
|
|
Perdita di fibre
|
15~18dB
|
|
Protezione
|
Protezione delle linee ottiche (OLP)
|
|
Architettura
|
DWDM punto-a-punto
|
|
Strategia di espansione
|
Pagamento a seconda della crescita
|
Il cliente prevedeva di attivare solo servizi 20 x 10G nella fase iniziale e di espandersi successivamente a servizi 40 x 10G senza sostituire la piattaforma DWDM esistente.
Obiettivi di progettazione
La progettazione del progetto si è concentrata sui seguenti obiettivi ingegneristici:
-
Supporto alla trasmissione coerente 200G su fibra da 50 km
-
Permettere un aggiornamento senza soluzione di continuità a 400G
-
Assicurare un'elevata stabilità della trasmissione sotto attenuazione della fibra da 15 a 18 dB
-
Fornire una ridondanza di protezione ottica
-
Minimizzare il CAPEX durante la fase 1 di implementazione
-
Conservazione degli investimenti in strato ottico per un'ampliamento futuro
Architettura delle soluzioni

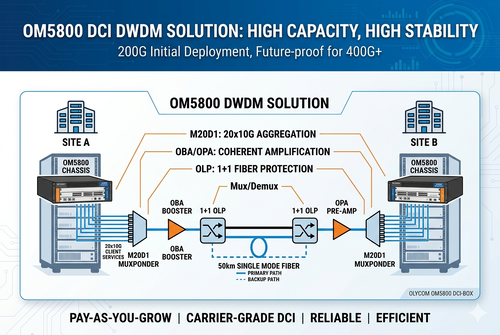

La soluzione proposta è basata sul principio di proporzionalità.Piattaforma DWDM coerente Olycom OM5800 DCI-BOX.
1. Architettura del sistema
Sito A
↓
Piattaforma DWDM OM5800
↓
50 km di fibra mono-modo
↓
Piattaforma DWDM OM5800
↓
Sito B
2Configurazione dell'attrezzatura
2.1 Strato ottico
|
Modulo
|
Funzione
|
|
OMD08
|
8CH DWDM Mux/Demux
|
|
OP1
|
1+1 Protezione delle linee ottiche
|
|
OBA
|
Amplificatore di amplificazione
|
|
OPA
|
Preamplificatore
|
|
OCM (facoltativo)
|
Monitoraggio dei canali ottici
|
|
OTDR (facoltativo)
|
Monitoraggio delle fibre
|
2.2 Strato elettrico
Fase 1 ¢ Impiego 200G
|
Modulo
|
Funzione
|
|
M20D1
|
20 x 10GE → 1 x 200G muxponder coerente
|
Fase 2 - Espansione 400G
|
Modulo
|
Funzione
|
|
2*M20D1
|
2*20 x 10GE → 2 x 200G muxponder coerente
|
|
T4Q1 ((facoltativo)
|
4 x 100GE → 1 x 400G transponder coerente
|
Dettagli di progettazione ingegneristica
1. Aggregazione del servizio clienti
La scheda muxponder M20D1 aggrega venti servizi client 10GE in una lunghezza d'onda ottica coerente 200G.
Caratteristiche tecniche
|
Parametro
|
Specificità
|
|
Interfacce client
|
20 x SFP+ 10GE
|
|
Interfaccia di linea
|
1 x CFP2-DCO 200G
|
|
Griglia DWDM
|
50 GHz C-band Tunable
|
|
Modulazione
|
QPSK / 16QAM
|
|
FEC
|
oFEC
|
|
Mapping dei servizi
|
ODU2 → ODUC2 → OTUC2
|
Il modulo CFP2-DCO coerente offre una tolleranza OSNR migliorata e prestazioni di trasmissione migliorate rispetto alle ottiche grigie tradizionali.
2Analisi del bilancio del collegamento ottico
Condizioni delle fibre
|
Articolo
|
Valore
|
|
Distanza della fibra
|
50 chilometri
|
|
Attenuazione della fibra
|
15~18dB
|
|
Margine del connettore/splice
|
2 ~ 3dB
|
|
Perdita totale stimata di collegamento
|
18~21dB
|
Poiché l'attenuazione ottica totale si avvicina alla soglia di sensibilità del ricevitore coerente, viene introdotta l'amplificazione EDFA.
Progettazione dell'amplificazione EDFA
La soluzione adotta:
|
Tipo di amplificatore
|
Posizione
|
|
OBA
|
Potenziatore laterale di trasmissione
|
|
OPA
|
Pre-amplificatore di ricezione laterale
|
L'amplificazione opzionale della linea OLA può essere aggiunta per futuri impianti di maggiore capacità.
Caratteristiche dell'EDFA
|
Articolo
|
Valore
|
|
Guadagno
|
Fino a 33 dB
|
|
Potenza di uscita
|
Fino a +20 dBm
|
|
Figura del rumore
|
Tipico 5dB
|
|
Gruppo di lavoro
|
C-band 1528~1565nm
|
La progettazione dell'amplificatore garantisce un margine OSNR sufficiente per una trasmissione coerente 200G su tutta la lunghezza ottica.
3. Pianificazione dei canali DWDM
Fase 1
|
Risorsa
|
Utilizzatori
|
|
Canali attivi
|
1
|
|
Capacità occupata
|
200 g
|
|
Canali riservati
|
7
|
Fase 2
|
Risorsa
|
Utilizzatori
|
|
Canali attivi
|
2
|
|
Capacità occupata
|
400G
|
|
Canali riservati
|
Estensione futura
|
La piattaforma OMD08 supporta fino a 8 lunghezze d'onda su una griglia DWDM a 50 GHz, consentendo una futura migrazione verso:
-
lunghezze d'onda coerenti 400G
-
lunghezze d'onda coerenti 800G
-
Rete ROADM
-
Architettura DCI multi-site
4Progettazione della protezione ottica
Per garantire la continuità del servizio, il sistema integra la protezione ottica della linea OP1.
Caratteristiche di protezione
|
Funzione
|
Descrizione
|
|
Modalità di protezione
|
1+1 Protezione delle fibre
|
|
Orario di cambio
|
< 15 ms
|
|
Modalità di funzionamento
|
Automatico / Manuale
|
|
Modalità di recupero
|
Sostenuto
|
|
Interfaccia
|
Nome
|
Funzione
|
|
Linea IN
|
Interfaccia di input PA/LA/BA
|
Porta di ingresso di potenza ottica di piccolo segnale.
|
|
SIG OUT
|
Interfaccia di uscita PA/LA/BA
|
Porta ottica di uscita amplificata EDFA.
|
|
OTDR IN1
|
Interfaccia di input OTDR
|
Porta ottica di ingresso del segnale OTDR
|
|
MON OUT
|
Porto di controllo
|
Interfaccia di monitoraggio delle prestazioni dell'EDFA, collegata all'OPM o allo spettrometro.
|
|
WDM COM
|
Porta COM
|
Porta ottica WDM COM
|
|
WDM 1510
|
Segnale 1510
|
1510 Porta della luce di segnale
|
|
WDM 1550
|
Segnale 1550
|
1550 Porta della luce di segnale
|
|
OSC OUT
|
Porta di uscita del canale di monitoraggio
|
Link SFP RX per trasmettere informazioni di gestione della rete.
|
|
RX
|
Porta di ingresso del modulo ottico
|
Trasmettere informazioni di gestione della rete
|
|
TX
|
Porta di uscita del modulo ottico
|
Trasmettere informazioni di gestione della rete
|
Meccanismo di protezione
1In condizioni normali: Il traffico percorre il percorso ottico primario, sFibra econdaria rimane in attesa
2Quando si verifica la degradazione o l'interruzione della fibra: Monitoraggio dell' energia ottica rileva anomalie
OP1 passa automaticamente il traffico a percorso di backup- el'interruzione del dispositivo è ridotta al minimo a millisecondi
Questa architettura migliora significativamente la disponibilità della rete e l'affidabilità degli SLA.
5Strategia di espansione futura
Il cliente ha richiesto una scalabilità a lungo termine senza una sostituzione di hardware importante.
La piattaforma OM5800 supporta:
|
Direzione di aggiornamento
|
Capacità
|
|
200G → 400G
|
Sostenuto
|
|
400G → 800G
|
Sostenuto
|
|
Griglia fissa → Griglia flessibile
|
Sostenuto
|
|
Punto a punto → ROADM
|
Sostenuto
|
Il cliente può aumentare gradualmente la larghezza di banda del servizio riutilizzando:
Ciò riduce al minimo i costi futuri di aggiornamento e le interruzioni operative.
Impiego a livello di rack
Configurazione suggerita per sito
|
Attrezzature
|
Quantità
|
|
Chassis OM5800
|
1
|
|
Carta M20D1
|
1 ~ 2
|
|
Carta OLP OP1
|
1
|
|
Amplificatore OBA
|
1
|
|
Amplificatore OPA
|
1
|
|
Modulo DWDM OMD08
|
1
|
|
Moduli a doppia potenza
|
2
|
Vantaggi operativi
1. Alta affidabilità:Tecnologia di trasmissione coerente
- Protezione ottica 1+1
- Fornitore di alimentazione ridondante
- Ricupero rapido dei guasti
2Utilizzazione efficiente delle fibre
- Servizi 10GE multipli su una singola coppia di fibre
- Riduzione dei fabbisogni di fibre in affitto
- Percorso di aggiornamento semplificato
3. Architettura modulare
- Carte di servizio scambiabili a caldo
- Ottica coerente scalabile
4. Architettura di livello vettore
- Supporto per il monitoraggio ottico
- Capacità di integrazione OTDR
- Supervisione delle lunghezze d'onda OCM
- Integrazione della gestione della rete
Conclusioni
La piattaforma DWDM coerente OM5800 ha fornito con successo una soluzione di trasmissione DCI scalabile e di livello di vettore per la rete ottica della metropolitana di 50 km del cliente.
Il progetto ha portato a:
-
Impiego iniziale di 200G
-
Migrazione agevole verso il 400G
-
Trasmissione affidabile su perdite ottiche da 15 a 18 dB
-
Commutazione rapida della protezione ottica
-
Protezione degli investimenti infrastrutturali a lungo termine
Questo caso dimostra la flessibilità e la scalabilità della piattaforma OM5800 per le applicazioni DCI aziendali, di trasporto di vettori e di backbone ottico della metropolitana.
