Trasmissione DWDM coerente 400G a fibra singola per la distribuzione di reti a lungo raggio

Il progetto ha implementato la piattaforma Olycom OM5800 con la seguente architettura:

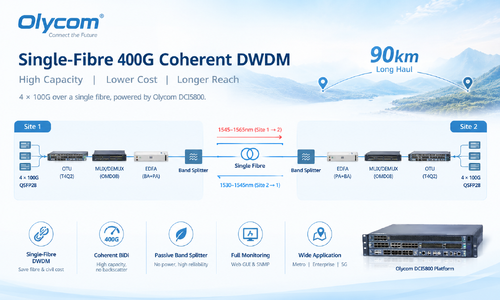

Lato client → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Band Splitter → Fibra singola → Band Splitter → EDFA (PA+BA) → MUX/DEMUX → OTU → Lato client

La chiave per consentire una trasmissione coerente su fibra singola è il Band Splitter, che divide la banda C in due bande di lunghezza d'onda separate:

• Banda rossa (1545–1565 nm): trasporta il traffico dal Sito 1 al Sito 2
• Banda blu (1530–1545 nm): trasporta il traffico dal Sito 2 al Sito 1

ILModulo CFP2 coerente da 400Gstesso è un ricetrasmettitore BiDi: utilizza una singola porta ottica, con Tx sulla banda rossa e Rx sulla banda blu.

Ciò elimina il problema della retrodiffusione a livello del ricetrasmettitore, mentre il divisore di banda fornisce l'isolamento passivo della lunghezza d'onda sul lato della linea.

Non sono necessarie fibre speciali o componenti attivi per ottenere la separazione bidirezionale.

Perché DWDM monofibra?

D: Perché scegliere una fibra singola rispetto a un'implementazione convenzionale a doppia fibra?

Il DWDM a fibra singola dimezza i requisiti dell’infrastruttura in fibra, riducendo direttamente sia i costi della fibra affittata che le spese per le opere civili.

Per le rotte a lungo raggio in cui la disponibilità della fibra è limitata o costosa, ciò rappresenta un significativo risparmio operativo e di capitale.

Il Band Splitter è un componente completamente passivo senza requisiti di alimentazione, che aggiunge una complessità trascurabile consentendo al tempo stesso l'architettura a fibra singola.

Combinata con ricetrasmettitori BiDi coerenti, la soluzione offre una capacità di 400G con lo stesso ingombro in fibra di un tradizionale sistema a canale singolo.

Parametri di distribuzione chiave

Distanza di portata: 90 km

Perdita di portata: ~25dB

Capacità lato linea: 400G (4×100G aggregati)

Tipo di ricetrasmettitore: 400G Coherent CFP2 BiDi

Interfacce client: 4×100G QSFP28 (100GBASE-LR4)

Amplificazione: OBA20/G12 (Booster) + OPA16/G20 (Preamplificatore) per direzione

Mux/Demux: OMD08: DWDM C21–C28 a 8 canali da 100 GHz

Tecnologia a fibra singola: Band Splitter (separazione banda C rossa/blu)

Gestione: OM5800 NMS tramite GUI Web e SNMP

Espansione dell'applicazione: oltre i collegamenti punto a punto

Sebbene questa implementazione si sia concentrata su un collegamento punto a punto a lungo raggio, la stessa piattaforma OM5800 e l’approccio BiDi a fibra singola sono applicabili in una vasta gamma di scenari di rete.

1. Metropolitane e reti regionali

I collegamenti di interconnessione da città a città o da data center in cui la fibra è maggiormente utilizzata traggono vantaggio direttamente dal DWDM a fibra singola, raddoppiando la capacità effettiva sulle infrastrutture esistenti.

2. Reti aziendali e universitarie

Le organizzazioni con fibra spenta limitata tra campus o edifici possono utilizzare DWDM a fibra singola per massimizzare la larghezza di banda senza ulteriore implementazione della fibra.

3. Backhaul mobile e fronthaul 5G

Con la crescita delle reti 5G, i collegamenti fronthaul e backhaul richiedono sempre più trasporti ad alta capacità e a bassa latenza. Il DWDM coerente a fibra singola fornisce un percorso di aggiornamento efficiente senza grandi modifiche all'infrastruttura della fibra.

Domande frequenti

D: In che modo il Band Splitter risolve il problema del backscatter?

Il divisore di banda assegna ciascuna direzione di trasmissione a una porzione diversa della banda C: rossa (1545–1565 nm) e blu (1530–1545 nm). Poiché il ricetrasmettitore BiDi CFP2 trasmette e riceve su diverse bande di lunghezza d'onda, la propria luce retrodiffusa cade all'esterno della banda di ricezione e viene filtrata, prevenendo interferenze.

D: Il Band Splitter è un componente attivo?

No. Il Band Splitter è completamente passivo: non richiede alimentazione e non introduce punti di guasto attivi. Ciò contribuisce all’affidabilità complessiva della soluzione monofibra.

D: La piattaforma OM5800 può essere gestita in remoto?

SÌ. L'OM5800 NMS fornisce una GUI basata sul Web per il monitoraggio in tempo reale di tutti i parametri del ricetrasmettitore, tra cui potenza Tx/Rx per canale, soglie di allarme, temperatura, tensione e stato LOS. L'integrazione del polling SNMP è supportata anche per i sistemi di gestione della rete automatizzati.

D: Quali interfacce client sono supportate?

La scheda T4Q2 OTU supporta 4 interfacce client QSFP28 da 100G, aggregandosi in un singolo segnale lato linea CFP2 coerente da 400G. La piattaforma supporta anche configurazioni di capacità più elevata per la futura crescita della rete.
