Anteprima del progetto
Un'azienda che si occupa di sistemi di trasporto è stata incaricata di installare una rete di sorveglianza stradale lungo un tratto di autostrada appena ampliato nel sud-est asiatico.
Il progetto richiedeva più armadi di sorveglianza all'aperto distribuiti ogni 2-3 chilometri lungo la strada.
Ogni gabinetto doveva supportare:
- Telecamere a cupola di velocità PTZ
- Telecamere ANPR/LPR
- Punti di accesso wireless esterni
- Sensori di monitoraggio ambientale
- Dispositivi di allarme di emergenza
Dato che molti punti di installazione erano situati in zone lontane lungo la strada senza personale di manutenzione permanente, il cliente ha posto grande enfasi su:
- Alta affidabilità del sistema
- Capacità di gestione a distanza
- Ricupero rapido della rete
- Impiego di potenza semplificato
- Stabilità operativa a lungo termine in condizioni esterne difficili
Tradizionalecommutatori PoE commercialiLe nuove tecnologie sono state valutate durante la fase iniziale di progettazione, ma nel corso dei test sono emersi rapidamente diversi problemi.
Sfide incontrate
1Apparecchi esterni ad alta potenza
Le telecamere PTZ utilizzate nel progetto richiedevano un'elevata potenza PoE durante il funzionamento IR notturno e il movimento del motore.
NormeInterruttori PoE+non poteva fornire potenza stabile quando più dispositivi funzionavano simultaneamente.
L'aggiunta di sorgenti di alimentazione separate all'interno di ogni armadietto stradale ha aumentato la complessità del cablaggio e la difficoltà di manutenzione.
2Condizioni ambientali estreme
L'ambiente di distribuzione comprendeva:
- Temperature degli armadi estivi superiori a 60°C
- Forte pioggia e umidità
- Esposizione al fulmine
- Polvere e vibrazioni lungo la strada
- Condizioni di potenza di campo instabili
Diversi switch commerciali hanno avuto problemi di surriscaldamento e riavvio casuale durante i test.
3Requisiti di disponibilità della rete
Poiché il sistema di sorveglianza autostradale era collegato al centro regionale di controllo del traffico, l'interruzione della rete era inaccettabile.
Il cliente richiede:
- Redundanza degli anelli di fibra
- Recupero automatico in caso di interruzione della fibra
- Trasmissione video stabile durante il failover della rete
4Preoccupazioni per i costi di manutenzione
Inviare ingegneri a risolvere i problemi nei ripostigli lungo la strada era costoso e richiedeva molto tempo.
Il cliente voleva la possibilità di monitorare da remoto:
- Consumo di energia PoE
- Status del dispositivo
- Condizioni portuali
- Alarmi di temperatura
- Errori di collegamento
Soluzione

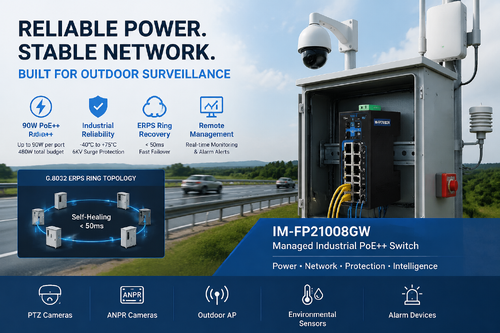

L'integratore ha selezionato ilIM-FP21008GWL'interruttore DIN PoE++ gestito come nodo centrale all'interno di ogni armadio di sorveglianza esterna.
Struttura di distribuzione
Ogni armadietto stradale comprendeva:
- Telecamere IP
- 1 ponte wireless esterno
- Sensori ambientali
- Connessione in fibra
- Sistema di riserva della batteria
- IM-FP21008GWinterruttore PoE industriale
Gli interruttori sono stati collegati attraverso una topologia di anello di fibra G.8032 ERPS lungo l'autostrada.
I collegamenti ascendenti 2.5G SFP sono stati utilizzati per aggregare il traffico video multi-camera al centro di gestione del traffico.
Perché è stato scelto l'IM-FP21008GW?
90W PoE++ Impiego sul campo semplificato
Uno dei motivi principali per la scelta dello switch era la sua capacità PoE ++ IEEE 802.3bt.
L'interruttore ha fornito:
- Fino a 90 W per porta
- Bilancio totale di PoE di 480 W
Questo ha permesso all'integratore di alimentare direttamente:
- Telecamere a cupola PTZ
- Punti di accesso wireless all'aperto
- Sensori radar
senza installare ulteriori sistemi di alimentazione a corrente continua all'interno dell'armadio.
Il cliente ha ridotto notevolmente la complessità del gabinetto e il tempo di installazione.
Gestione intelligente dell'energia: maggiore affidabilità
Durante l'implementazione, gli ingegneri hanno notato che la stabilità dell'alimentazione è importante quanto la stabilità della rete.
L'IM-FP21008GW offriva diverse caratteristiche che divennero molto preziose nel funzionamento reale:
- Gestione delle priorità del PoE
- Avvio PoE ritardato
- Monitoraggio in tempo reale della tensione/corrente
- Protezione da sovratemperature
- Prevenzione del sovraccarico
Dispositivi critici come le telecamere PTZ sono stati configurati con priorità PoE più elevata.
Anche in condizioni di potenza anormali, i dispositivi di sorveglianza chiave sono rimasti operativi mentre i dispositivi di priorità inferiore sono stati temporaneamente limitati.
Ciò ha notevolmente migliorato la resilienza complessiva del sistema.
Il disegno industriale risolve i problemi ambientali
A differenza degli interruttori commerciali precedentemente testati, l'IM-FP21008GW è stato specificamente progettato per ambienti industriali.
La missione ha beneficiato di:
- -40°C a +75°C
- Cassa in metallo IP40
- Progettazione di dissipazione termica senza ventilatore
- Protezione contro le sovratensioni di 6 KV
Dopo l'implementazione durante i mesi estivi di punta, il cliente ha riferito un funzionamento stabile senza i problemi di surriscaldamento riscontrati in precedenza con gli interruttori da ufficio.
Riduzione del tempo di inattività per il recupero degli anelli ERPS
Occasionalmente si sono verificate interruzioni della fibra durante le attività di costruzione delle strade nelle vicinanze.
Il meccanismo di protezione degli anelli G.8032 ERPS ha permesso alla rete di riprendersi automaticamente in millisecondi.
In diversi incidenti reali, i video streaming hanno continuato a funzionare senza l'intervento manuale del centro di controllo.
Per il cliente, questo è stato uno dei miglioramenti più importanti rispetto ai sistemi di sorveglianza precedenti.
Monitoraggio remoto riduzione delle visite di manutenzione
Utilizzando SNMP e gestione basata sul web, l'operatore potrebbe controllare da remoto:
- Consumo di PoE per porto
- Condizione di collegamento
- Status online del dispositivo
- Alarmi di temperatura
- Registri di sistema
Le uscite dell'allarme del relè erano anche collegate al controller dell'allarme del gabinetto.
Se si verificavano anomalie di alimentazione o guasti di collegamento, il sistema generava automaticamente avvisi per il team di manutenzione.
Ciò ha ridotto le visite inutili sul sito e migliorato l'efficienza della risposta ai guasti.
Risultati del progetto
Dopo l'implementazione, il cliente ha ottenuto diversi miglioramenti misurabili:
- Riduzione della complessità del cablaggio di campo
- Tempo di installazione più rapido
- Minori costi di manutenzione
- Miglioramento della disponibilità della rete
- Funzionamento stabile in condizioni esterne difficili
- Risoluzione dei problemi da remoto semplificata
Il cliente successivamente ha ampliato la stessa architettura in ulteriori sezioni di sorveglianza autostradale.
Conclusioni
In questo progetto, l'IM-FP21008GW non è stato utilizzato semplicemente comecommutatore di rete.
È diventato il nodo centrale dell'infrastruttura responsabile di:
- Fornitura di energia
- Aggregazione della rete
- Redundanza degli anelli
- Monitoraggio a distanza
- Integrazione dell'allarme
Per sorveglianza esterna, infrastrutture di trasporto, sicurezza del perimetro e siti industriali senza equipaggio,Gli switch PoE industriali intelligenti stanno sostituendo sempre più le tradizionali architetture di rete e di alimentazione autonome.
L'IM-FP21008GW ha fornito al cliente un modello di distribuzione più affidabile, sostenibile e scalabile per l'operatività infrastrutturale a lungo termine.
