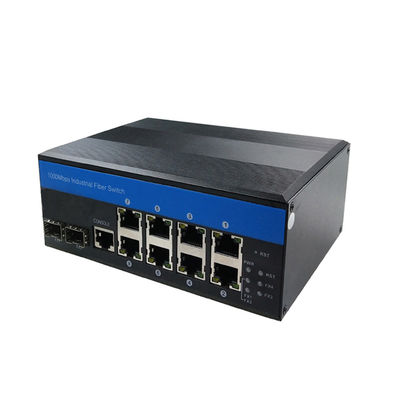

10 Port Layer 2 Web Managed Industrial Gigabit Switch
Introduzione
- La serie IM-FS280GW è un interruttore a fibra industriale da 10/100/1000 Mbps con temperatura di funzionamento da -40°C a +75°C.
- Supporta l'ingresso di potenza doppia a larga tensione, supporta la gestione web.
- Rispettare i requisiti di grado di protezione IP40 e di livello industriale EMC
- Installazione di rotaie DIN
- Passare la certificazione ambientale pericolosa e rispettare le norme FCC e CE
- Il progetto di qualità industriale affidabile potrebbe garantire un funzionamento continuo e stabile del sistema di automazione.
Caratteristiche chiave
- Protezione da sovratensioni Ethernet 6KV, adattabile a ambienti esterni difficili
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard di contropressione
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX conformi
- Un meccanismo di commutazione di stoccaggio e trasferimento
- Sostenere la diagnosi del cavo e può individuare il punto di guasto
- Supporto alla gestione IEEE802.3az EEE (Energy Efficient Ethernet), ottimizzazione del consumo di energia
- Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Qos di supporto, classificazione dei trasporti Qos, Cos, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporto IEEE802.1q VLAN,porta VLAN,VLAN basata su Mac,VLAN su subnet IP,VLAN protocollo,VLAN convertitore, MVR
- Supporto all'aggregazione dinamica dei collegamenti IEEE802.3ad LACP, all'aggregazione dei collegamenti statici
- Supporto IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
- Rapporto dell'agente di supporto IGMP, spionaggio MLD.
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware impedisce l'errore dell'aggiornamento
- Sostenere il client DHCP/Relay/Snooping/Snooping opzione 82/Relay opzione 82
- Supporto per RMON, MIB II, immagine mirror, registro degli eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Supporto IPV6 Telnet server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Specificità
| Nome del prodotto |
10/100/1000Mbps Switch a fibra industriale gestito (2F+8TP)
|
| Numero modello. |
IM-FS280GW
|
|
Port
|
2 porte SFP 100M/1G/2.5G
SM: 1310nm/1550nm, 20Km;1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
8x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
|
Norme
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP
IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344
IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af
IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
Identificatore del territorio
|
4096 |
|
Cornice Jumbo
|
9.6K |
| Dimensione della tabella degli indirizzi MAC |
8K |
|
Caratteristiche di commutazione
|
Tmodalità di trasmissione: stoccaggio e inoltro
Larghezza di banda del sistema: 26 Gbps (non ingorghi)
Dimensione della DRAM: 128M
Dimensione del flash: 16M
Dimensione del buffer dei pacchetti: 4 Mb
|
|
Media di rete
|
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Porta SFP, distanza di trasmissione: 20 km, 40 km, 60 km, 80 km, 100 km.
|
|
LED
|
Potenza, rete, fibra |
|
Fornitore di alimentazione
|
Voltaggio di ingresso:DC 12-52V
Potenza a zero carico:5W
Connessione inversa: supporto
|
|
Ambiente
|
Temperatura di lavoro: -40°C/75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Informazioni meccaniche |
Conchiglia:conchiglia metallica ondulata
Classe di sicurezza: IP40
Dimensioni: 158 x 114,8 x 60 mm

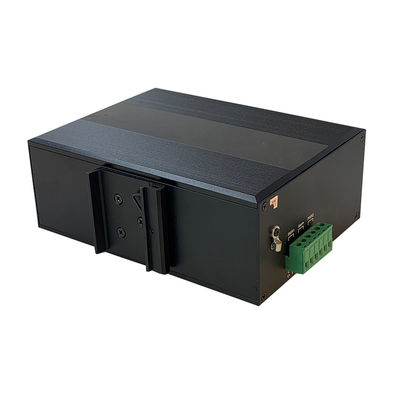

Metodo di montaggio:montaggio su rotaia
|
Applicazione
.
Domande frequenti
Come posso installare il dispositivo?
R: Ogni modello di questa serie supporta il montaggio DIN35/Wall.
Esso richiede gli accessori necessari per l'installazione come viti, kit di montaggio ecc., alcuni di essi sono inclusi nella scatola di imballaggio, altri no.
Il tuo switch supporta i transceiver a 155 Mb/s?
R: Sì, la velocità ottica è di 100M/1000M/2500M. Si prega di configurare solo la velocità di 100M nell'interfaccia di gestione, i moduli megabit funzionano.
Puoi dirmi come funzionano gli indicatori?
R: Questa è la nostra serie di interruttori gestiti basata su Vitesse e tutti i modelli condividono la stessa definizione di indicatore come di seguito.
PWR: Potenza
FX: Porta fibra ((1/2/3/4)
Arancione: Link/ACT
Verde: 1000M velocità di rete ((spento quando è di 100Mb/s)
Fa SKD/CKD?
R: Sì, ne abbiamo parlato molte volte.
Come fabbrica, abbiamo abbastanza energia e risorse per gestire questo.
Posso aggiungere il mio logo/modello nella gestione?
R: Sì, è facile e gratuito, si prega di inviare il nome del modello e il logo in formato PS / AI. Faremo il resto e invieremo una foto per la conferma.
I suoi interruttori supportano protocolli di anello?
R: Sì, i nostri switch supportano STP/RSTP/MSTP ed ERPS per la configurazione degli anelli.
