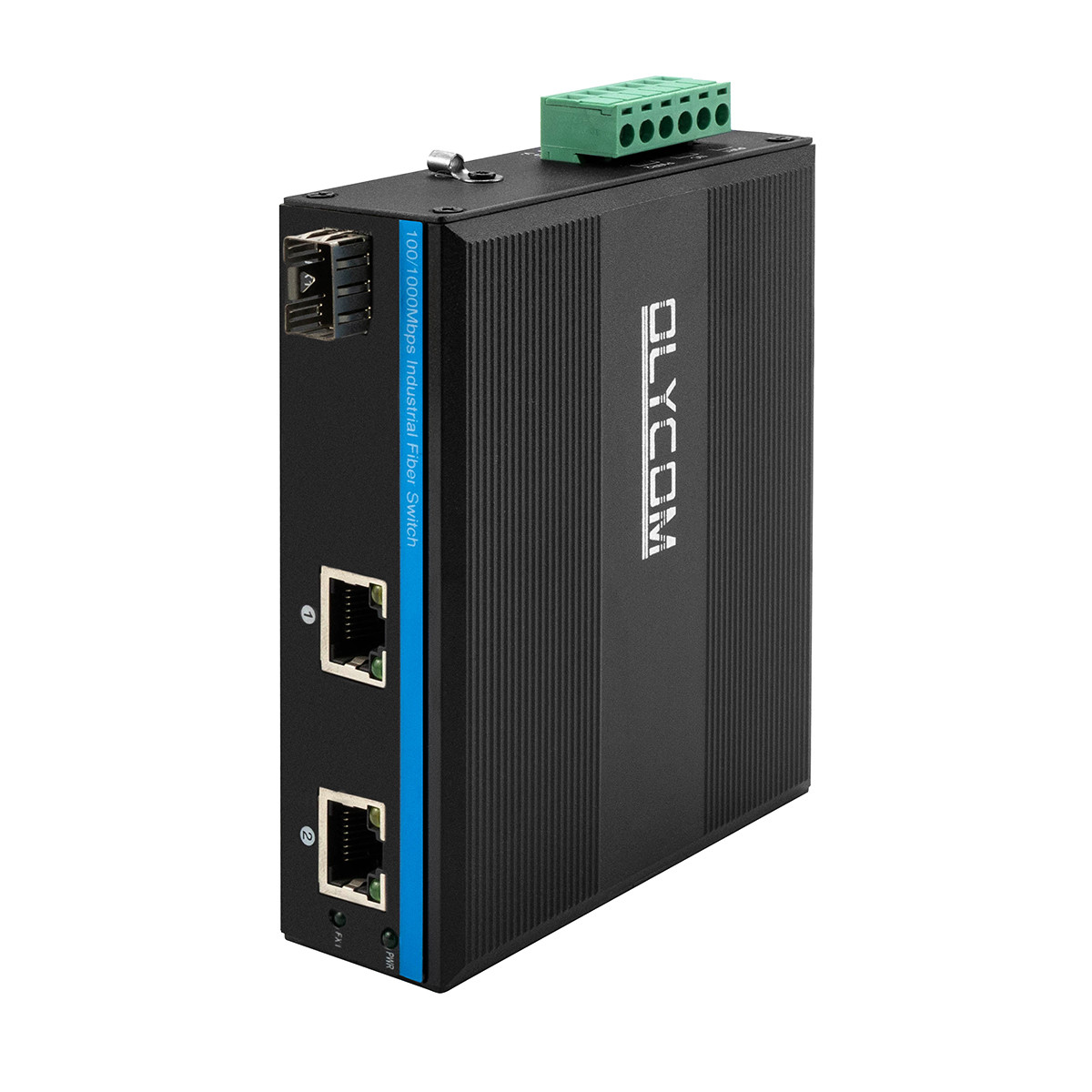

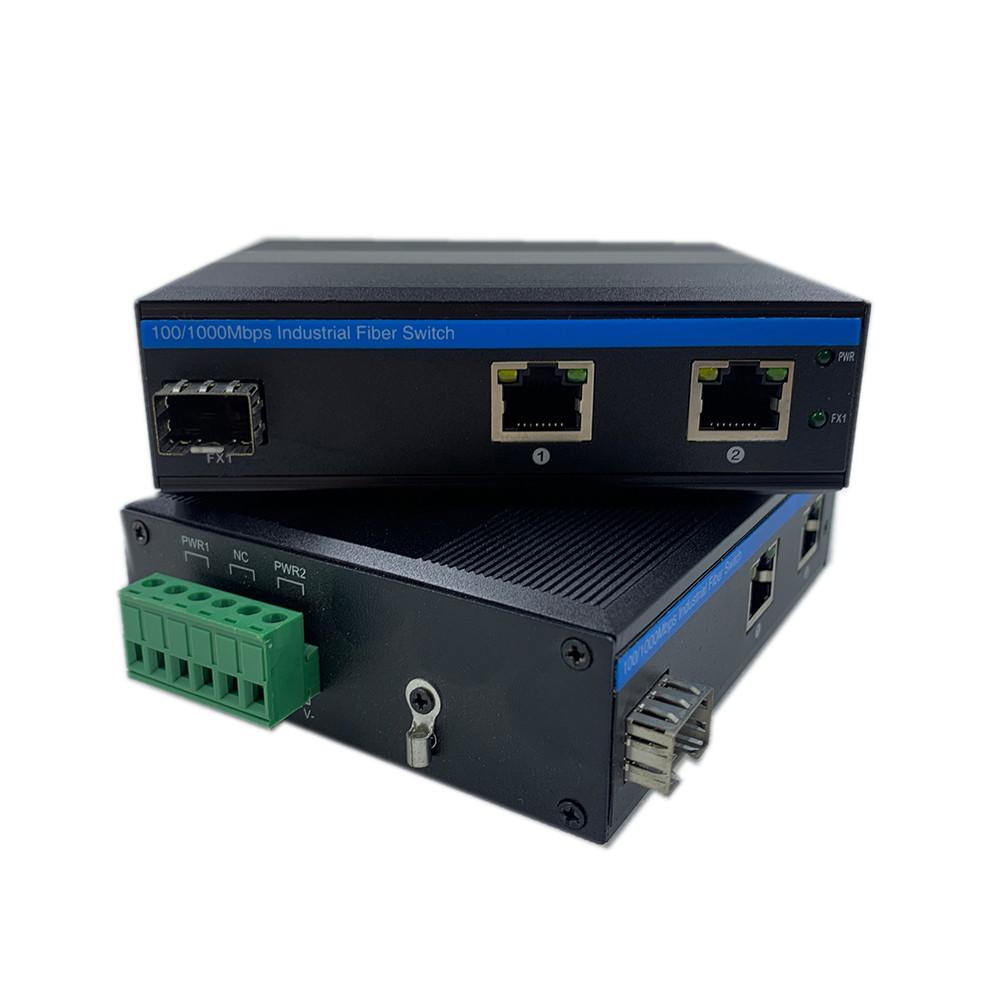

Switch Industriale Ethernet Gigabit Robusto in Fibra Ottica
Caratteristiche principali dello Switch di Rete Gigabit
- 1 porta SFP 100/1000 Mbps con rilevamento automatico
- 2 porte RJ45 10/100/1000 Mbps con rilevamento automatico
- Protezione da sovratensione Ethernet 6KV, adatta per ambienti esterni difficili
- Supporto Auto MDI/MDIX
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard Back pressure
- Conforme a IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX
- Installazione su guida DIN o a parete
- Conforme agli standard FCC e CE
- Meccanismo di switching store-and-forward
- Temperatura ambiente operativa: -40°C～75°C
È una soluzione ideale per videosorveglianza IP, energia eolica, elettricità, PIS della metropolitana, automazione di assemblaggio, SCADA di alimentazione, trattamento delle acque reflue, metallurgia, trasporto intelligente, trasporto ferroviario, militare e altre industrie
Specifiche dello Switch in Fibra Ottica per Esterni
| Nome del prodotto |
Switch in Fibra Ottica Industriale 10/100/1000 Mbps (1F+4=2TP) |
| Modello n. |
IM-FS120GE |
| Porta |
1x100/1000M SFP in Fibra Ottica
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metri
2x10/100/1000M UTP RJ45 (Supporto rilevamento automatico MDI/MDIX)

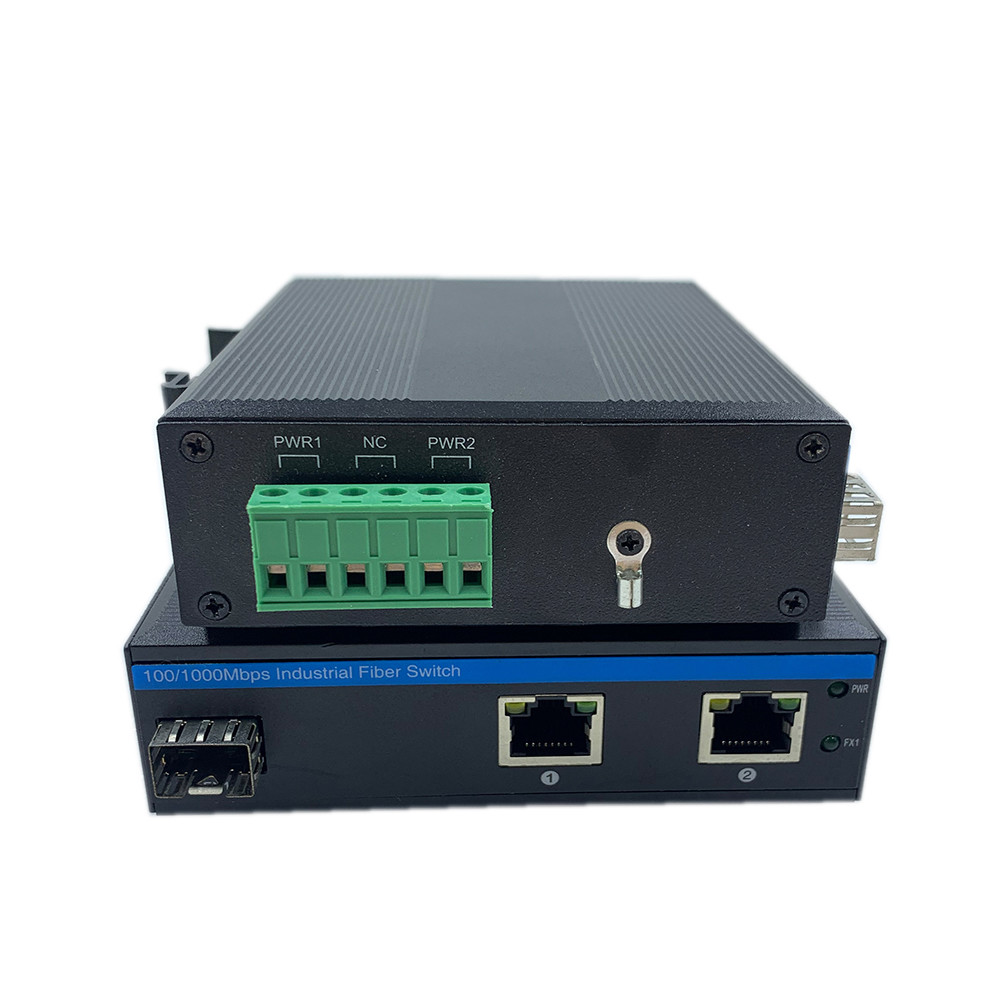

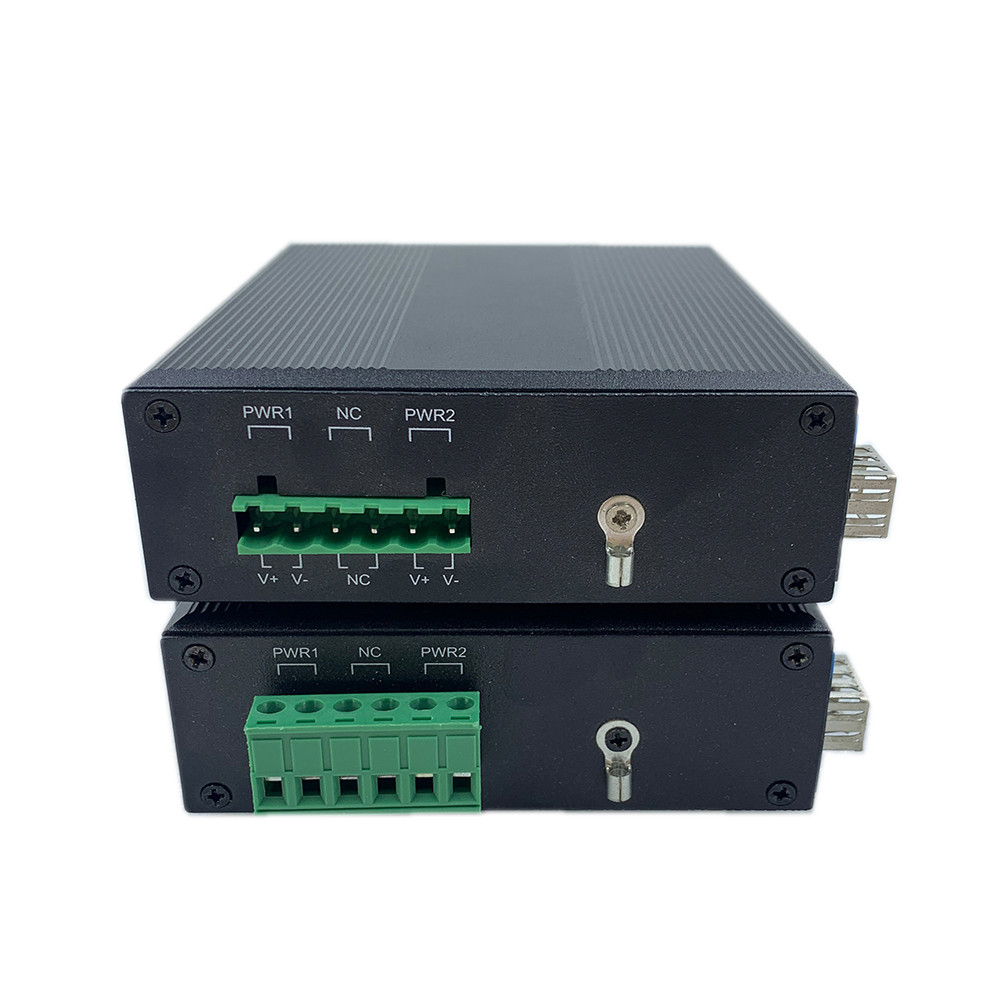

1 morsettiera di alimentazione a 6 PIN
|
| Protocollo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Funzionalità di switching |
Modalità di trasmissione: memorizzazione e inoltro
Ritardo di inoltro:<10us
Larghezza di banda del sistema: 6 Gbps (senza congestione del traffico)
Velocità di inoltro: 8.928Mmps
MAC: 4K
Dimensione del buffer dei pacchetti: 1.75Mb
|
| Supporti di rete |
10BASE-T: CAT3, CAT4, CAT5 doppino intrecciato non schermato (≤100m)
100/1000BASE-TX: CAT5 o superiore doppino intrecciato schermato (≤100m)
|
| LED |
Alimentazione, Fibra, Rete, PoE
PWR: Alimentazione
Fibra: FX1
On: la trasmissione è normale
Off: la trasmissione NON è normale (modulo ottico difettoso o scollegato)
Arancione rame: indicatore PoE
On: PoE è in funzione
Off: PoE non è in funzione o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
On: la velocità di trasmissione è 1000 Mbps
Lampeggiante: in trasmissione
Off: Scollegato o la velocità di lavoro è 10/100 Mbps
|
| Consumo energetico |
Pieno carico ≤5W |
| Alimentazione |
Ingresso ridondante DC12V~DC52V, tipicamente DC12V/DC24V/DC48V
Connessione inversa: supporto
|
| Ambiente |
Temperatura di esercizio: -40°C～75°C
Temperatura di stoccaggio: -40°C～85°C
Umidità di esercizio: 10%～90%, senza condensa
Umidità di stoccaggio: 10%～95%, senza condensa
|
| Standard industriali |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, Generale ±6KV
Sovratensione: IEC61000-4-5, Differenziale ±2KV, Comune ±6KV
|
| Certificazione |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subpart B (Classe B) ANSI C63.4: 2014
|
| Informazioni meccaniche |
Guscio: guscio in metallo ondulato, livello di grado IP40
Dimensione: 114*93*35mm
Metodo di montaggio: montaggio su guida Din/a parete
Peso: 0.35Kg/0.45Kg (Netto/Lordo)
|
| Garanzia |
3 anni, supporto tecnico a vita |
Applicazione dello Switch LAN a 3 porte
- Qualsiasi rete che utilizza una combinazione di rame e fibra
- Connettività e comunicazione IP
- Sistema CCTV come telecamera di rete, controllo accessi
Lista di imballaggio
- 1pc switch
- 1pc manuale utente
Osservazione
Gli accessori (staffa per guida DIN, modulo ottico, alimentatore, cavo patch, cavo di rete, ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararli da soli o acquistare un set completo da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 11.4*9.3*3.5cm
Dimensioni della scatola interna: 23*16.5*5.8cm
Peso del prodotto: 0.35Kg
Peso dell'imballaggio: 0.45Kg
Dimensioni della scatola principale: 67*33*47cm
Quantità di imballaggio: 40 pezzi
Peso dell'imballaggio: 20Kg
| Modulo Ottico Industriale |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Alimentatore DIN Industriale |
| IM-DAC220/DC12V1.67A |
AC220V a DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V a DC24V1A, -30℃～70℃ |
Osservazione
I modelli contrassegnati sono tipicamente utilizzati per un kit di soluzione completo
FAQ
1, Su quale chip si basa?
Olycom: Realtek
2, Posso personalizzarlo?
Olycom: Sì
Supportiamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, morsettiera di alimentazione, ecc.)
3, Posso collegarlo a dispositivi 10/100M?
Olycom: Sì
Le porte in fibra supportano moduli ottici da 100M o 1G, plug-and-play, senza bisogno di configurazione aggiuntiva
Le porte in rame sono 10/100/1000M auto-adattive
4, È gestito?
Olycom: No
È semplicemente plug-and-play, ma abbiamo un modello gestito (IM-FS120GM)
