Chassis per il convertitore di fibre ottiche
Introduzione del prodotto
- Il rack per convertitori multimediali OLYCOM 19'' 2U OM1916 è progettato per concentrare i moduli per convertitori multimediali.
- Il design play-and-plug offre la massima comodità di installazione.
- Può contenere 16 moduli e supporta l'installazione mista di moduli da 100 e 1000 Mbps.
Caratteristiche

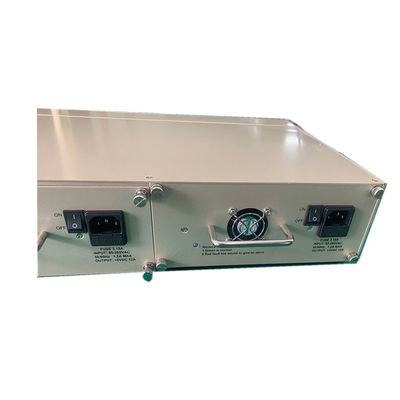

- Fornitore di alimentazione doppio, disponibile in corrente alternata 220 V o in corrente continua 48 V
- Installazione mista di moduli 100M e 1000M
- Massima comodità per il controllo centralizzato
- Facile installazione in armadietto con dimensioni 19 ¢ 2U
- Supporta il rilevamento remoto di guasti di alimentazione CPE
- Funzione D/D per il ricevitore ottico SFP supportato
Parametri tecnici
| Scalature |
16 slot |
|
Compatibilità (con carte)
|
schede di conversione multimediale della serie OM220 Megabit/Fast Ethernet |
| schede di conversione multimediale della serie OM320 Gigabit Ethernet |
| schede di conversione multimediale WDM della serie OM520 |
| schede di conversione multimediale SFP della serie OMX30 |
| Supporta l'installazione mista |
|
10/100 BASET
/10/100/1000BASE-T (carte)
|
Cavo STP o UTP di categoria 5/5e/6 (massimo 100 m) |
|
100BASE-FX
/1000 BASE-FX (carte)
|
50/125um, 62.5/125um cavo a fibra multimode (550m)
Cavo in fibra fibra mono-modo 9-125um (20/40/60/80/100km)
|
|
Modalità di conversione
Tempo di ritardo (carte)
|
Immagazzinamento e inoltro <10us
line-through < 0,9us
|
| Controllo del flusso (carte) |
Controllo del flusso duplex completo, half duplex ¢ contropressione |
| MTBF (entrambi) |
50,000 ore |
| Porto RJ-45. |
Carte MDI/MDIX automatiche |
| Collegamento a fibra |
SC standard, SF/TC opzionale (cartelle) |
| Lunghezza d'onda |
1310nm/1550nm (carte) |
| Dimensioni |
1 slot del rack OM1916 (carte)
485 mm ((L) × 320 mm ((W) × 90 mm ((H) (rack)
|
| Peso |
G.W.: 0,112 kg (carte), G.W.: 6,400 kg (rack) |
| Consumo di energia |
< 2,5 W (carta e scaffale) |
| BER |
< 1/109 (carte) |
| Temperatura di funzionamento |
-10°C+75°C (scaffale) |
| Temperatura di conservazione |
-45°C+85°C |
| Umidità |
5% ~ 90% non condensante (entrambi) |
| Tabella degli indirizzi MAC |
1K (carte) |
| Dimensione del buffer |
1M (carte) |
| Codice del numero dell'articolo |
| OM1916 |
19 |
16 |
| |
19 ¢ 2U |
16 slot |
| 220 V |
Fornitore di alimentazione interno a doppia potenza 220 V |
| 48 V |
Doppia alimentazione interna a 48 V |
| 220V/48V |
Fornitore di alimentazione interno 1 x 220V + 1 x 48V |
| FE |
10/100Mbps di rilevamento automatico |
| GE |
10/100/1000Mbps di rilevamento automatico |
| OM220 |
schede di conversione multimediale Megabit/Fast Ethernet |
| OM320 |
schede di conversione multimediale Gigabit Ethernet |
| OM520 |
schede di conversione dei media WDM |
| OMX30 |
Schede di conversione di supporti SFP |
| M,S |
M-multi-modo, S-modo singolo |
| S,U |
Serie WDM, S-1310nm, U-1550nm |
| FC,ST,SC,LC |
Tipo di connettore a fibra |
| 220, 40... |
Numeri accanto alla distanza di lavoro in modalità fibra |
A proposito di OLYCOM
1. Profil aziendale
Fondata nel 2003, OLYCOM è un fornitore di soluzioni di rete e di fibra ottica orientato alla tecnologia, focalizzato sulla fornitura di connettività stabile e scalabile per clienti globali in settori industriali, telecom,e delle imprese.
2. Offerte principali
I prodotti comprendono switch Ethernet industriali, sistemi DWDM, switch PoE, convertitori multimediali e moduli ottici, che supportano trasmissione ad alta velocità, comunicazione a lunga distanza,e l'espansione flessibile della rete.
3. Scenari di applicazione
Le soluzioni sono ampiamente utilizzate nei trasporti, nell'energia, nella produzione, nei data center, nei sistemi di sicurezza e nei progetti di città intelligenti in cui l'affidabilità e le prestazioni sono fondamentali.
4Presenza globale
OLYCOM serve clienti in oltre 120 paesi, lavorando con integratori di sistemi, distributori e operatori, adattandosi a diversi requisiti tecnici e di mercato.
5. punti di forza chiave
Sviluppo basato sull'ingegneria, controllo di qualità rigoroso (ISO9001, CE, FCC, RoHS), servizi OEM/ODM flessibili e un forte equilibrio tra prestazioni e costi.
6. Visione e valore
L'OLYCOM si impegna a garantire una connettività efficiente e affidabile e mira ad essere un partner globale affidabile nel settore delle comunicazioni ottiche e delle infrastrutture di rete.
Domande frequenti
1Quanti moduli di conversione multimediale può contenere questo telaio e quali tipi sono compatibili?
Il telaio OM1916 fornisce 16 slot in un compatto fattore di forma da 19 pollici 2U, consentendo fino a 16 moduli di convertitore multimediale da ospitare e gestire all'interno di un'unica unità nel tuo armadietto.
supporta l'installazione mista di moduli di 100 Mbps e 1000 Mbps nello stesso telaio contemporaneamente, incluse le schede Fast Ethernet serie OM220, le schede Gigabit Ethernet serie OM320,schede WDM della serie OM520, e schede di conversione multimediale SFP della serie OMX30.Questa flessibilità consente di consolidare i convertitori di diverse velocità e tipi di fibra in un'unica posizione gestita centralmente senza bisogno di un telaio separato per ogni tipo di modulo.
Il design della scheda plug-and-play consente di inserire o rimuovere i moduli in modo rapido e semplice senza attrezzi, riducendo al minimo il tempo di installazione e semplificando la futura espansione o sostituzione.
2Quali opzioni di alimentazione supporta il telaio OM1916 e c'è ridondanza?
L'OM1916 è dotato di due ingressi di alimentazione, supportando sia fonti di alimentazione AC 220V che DC 48V.Questo design a doppio ingresso fornisce una ridondanza di potenza in modo che se una fonte di alimentazione fallisce o viene interrotta, il telaio continua automaticamente a funzionare a partire dall'alimentazione secondaria senza pregiudicare i moduli convertitori installati.
La compatibilità a 48 V di corrente continua rende inoltre questo telaio direttamente adatto per l'implementazione in locali di telecomunicazione e strutture di livello operatore in cui la distribuzione di energia a 48 V di corrente continua è l'infrastruttura standard,che elimina la necessità di attrezzature aggiuntive di conversione da CA a CC.
con un MTBF di 50.000 ore e un consumo di energia totale inferiore a 2,5 W per scheda e rack combinati,l'OM1916 è progettato per un funzionamento continuo e affidabile 24 ore su 24, 7 giorni su 7 in ambienti di rete mission-critical.
3Questo telaio supporta il monitoraggio remoto dei moduli connessi e lo stato di alimentazione CPE?
L'OM1916 supporta il rilevamento remoto di guasti di corrente.consentire agli amministratori di rete di monitorare lo stato di alimentazione delle attrezzature dei locali dei clienti connesse da una posizione centrale senza richiedere un'ispezione fisica di ciascun sito remoto.
Questa caratteristica è particolarmente utile negli ambienti WAN dei fornitori di servizi e delle imprese in cui i convertitori multimediali sono distribuiti in luoghi geograficamente distribuiti come le filiali,edifici remotiLa rilevazione precoce di un guasto di corrente da remoto consente ai team operativi di rispondere in modo proattivo prima che gli utenti finali siano colpiti.
Il telaio supporta anche la funzione D/D (Dying Gasp) per i ricevitori ottici SFP compatibili,fornire un ulteriore livello di notifica dei guasti del collegamento che migliora ulteriormente la visibilità dell'intera infrastruttura della rete in fibra.
4Quali tipi di fibra e distanze di trasmissione sono supportati tra le schede di modulo compatibili?
Il telaio OM1916 supporta una vasta gamma di tipi e distanze di fibra attraverso le sue schede modulare compatibili, rendendolo adattabile a praticamente qualsiasi infrastruttura di impianto di fibra esistente.
Per la fibra multi-mode, supporta il cavo 50/125μm e 62.5/125μm a distanze fino a 550 metri, adatto per le connessioni spinale all'interno dell'edificio e del campus.supporta il cavo 9/125μm a distanze di 20 km, 40 km, 60 km, 80 km e fino a 100 km a seconda della scheda di modulo selezionata, che copre tutto, dai collegamenti della rete della metropolitana ai collegamenti a lungo raggio attraverso grandi aree geografiche.
Entrambe le lunghezze d'onda 1310nm e 1550nm sono supportate in tutta la gamma di schede, con SC come connettore di fibra standard e ST e FC disponibili come alternative opzionali.Il telaio supporta anche schede modulo WDM attraverso la serie OM520, che consente il multiplexing a divisione di lunghezza d'onda per aumentare la capacità della fibra ove necessario.
