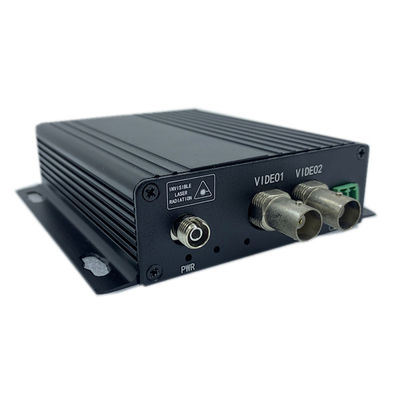

AHD CVI TVI Video RS485 Convertitore multimediale a fibra di dati
Introduzione
Le caratteristiche del convertitore ottico digitale video Olycom sono riportate di seguito
Nome del modello: OM615-2V↑1D↓WT/R
Funzione: trasmettere segnali video 2ch AHD/HDTVI/HDCVI e dati 1ch RS485 su fibra ottica per lunghe distanze
Video: 720p, 960p, 1080p adattivo, massimo 2MP
Opzioni: chiusura dei contatti, segnali audio, telefonici ed Ethernet
Caratteristiche chiave
- Senza ritardo e compressione
- Basse perdite di collegamento ottico ¥ massimo 30 dB
- Con elevata affidabilità
- Trasmissione bi-di su 1 fibra con WDM
-
Mini custodia metallica robusta
-
Disponibile in stand-alone e 3U rack
Parametri tecnici
| Video |
| Quantità di canale |
2ch, dalla telecamera al centro di controllo |
| Amplitudine di ingresso/uscita video |
1Vpp tipico (da picco a picco), picco 1,2Vpp |
| Impedenza di ingresso video |
BNC 75Ω (non equilibrato) |
| Campionamento digitale |
64 MHz |
| Larghezza di banda digitale |
512 MHz |
| Fase di guadagno differenziale |
10%-90% APL DG < 1% (tipico) |
| Larghezza di bit video |
8 bit |
| Rapporto S/N |
> 70 dB |
| Interfaccia |
BNC |
| Dati RS485 |
| Quantità di canale |
1ch, dalla sala di controllo alla telecamera |
| Tasso di dati |
115Kbps
|
| Optico |
| Lunghezza d'onda |
1310 nm/1550 nm |
| Potenza di uscita |
-8~3 dBm |
| Fibra ottica |
Modalità singola: 20 km/40 km, modalità multi: 550 m |
| Ricevere sensibilità |
-30 dBm |
| Interfaccia |
Standard FC, ST/SC facoltativo |
| Elettronica, ambientale, meccanica. |
| tensione di funzionamento |
DC 5V1A |
| Temperatura di funzionamento |
-20°C+70°C |
| Temperatura di conservazione |
-45°C+85°C |
| Peso |
00,40 kg/pezzo (peso netto), 1,26 kg/coppia (peso lordo) |
| Dimensione autonoma |
179 mm × 128,5 mm × 28,5 mm |
Applicazione
- Protezione della sicurezza delle autostrade e sistema di stazioni di pedaggio
- Sistema di monitoraggio del traffico urbano
- Sistema di monitoraggio degli edifici e dei campus
- Gymnasium (trasmissione video e audio in diretta)
Dettagli dell'ordine
| OM615-2V↑1D↓WT/R-FC20 |
2ch video Tx, 1ch dati RS485 Rx, singolo modo, fibra singola, 20Km, connettore FC |
| OM615-2V↑1D↓MT/R-FC5 |
2ch video Tx, 1ch dati RS485 Rx, multi-mode, fibra singola, 0,5 km, connettore FC |
In precedenza sono elencati gli articoli ordinati più frequentemente.
Domande frequenti
1 Q: Qual è il vostro tempo di consegna?
R: Di solito ci vogliono 2~4 giorni lavorativi per produrre e poi invieremo la merce.
2 Q: Come mandate le mie merci?
R: Invieremo la merce tramite DHL, UPS o FEDEX, per favore controlla i dettagli di consegna con il numero di tracciamento.
3 Q: Per favore, dimmi qualcosa sul tuo MOQ
R: Il nostro MOQ è di 1 Pcs/Pare in base ai termini USD o EUR.
4 D: Qualcosa sul prezzo.
A: componenti di buona qualità per i nostri prodotti. prezzi bassi per ordini di grandi dimensioni e ripetuti.
5D: Quali sono i termini di pagamento?
R: Nella maggior parte dei casi effettuiamo il bonifico via T/T e l'importo completo deve essere riscosso prima della spedizione.
Per gli ordini di campione, riceviamo il pagamento di PayPal per un tempo di elaborazione più breve.
A volte il pagamento con Alipay o WeChat va bene, dipende dai casi.
6Quanti canali video supporta questo convertitore e quali formati analogici HD sono compatibili?
L'OM615-2V↑1D↓WT/R supporta 2 canali di trasmissione video contemporaneamente dalla fotocamera al centro di controllo su un singolo filamento di fibra utilizzando la tecnologia WDM (Wavelength Division Multiplexing).
È pienamente adattabile ai formati video AHD, HDTVI e HDCVI a risoluzioni di 720P, 960P e 1080P fino a 2MP,il che significa che non è necessaria alcuna selezione manuale del formato quando si collegano fotocamere di produttori diversiIl convertitore riconosce automaticamente il formato del segnale in arrivo e lo trasmette senza alcuna compressione o ritardo, preservando la piena qualità dell'immagine in tutto il collegamento in fibra.
Ciò lo rende una soluzione ideale per ambienti con telecamere miste in cui sono distribuiti più formati analogici HD nella stessa infrastruttura di sorveglianza.
7Posso controllare le telecamere PTZ attraverso questo convertitore, e come funziona il canale dati RS485?
L'OM615-1S3GWT/R include un canale di trasmissione dati RS485 in direzione opposta al segnale video, dalla sala di controllo fino all'estremità della telecamera.
Questo design bidirezionale consente di inviare i comandi di controllo della telecamera PTZ sullo stesso filo di fibra che trasporta il segnale video,eliminando la necessità di un cavo dati separato tra il centro di controllo e le posizioni delle telecamereIl canale RS485 supporta velocità di dati fino a 115Kbps, sufficiente per tutti i protocolli di controllo PTZ standard, inclusi Pelco-D, Pelco-P e la maggior parte dei protocolli specifici del produttore.
Sia i dati video che RS485 vengono trasmessi simultaneamente su una fibra utilizzando lunghezze d'onda da 1310 nm e 1550 nm tramite WDM, rendendo l'installazione significativamente più semplice e più conveniente.
8Qual è la distanza massima di trasmissione e supporta sia la fibra mono- che la fibra multi-mode?
Questo convertitore supporta configurazioni flessibili di fibra per adattarsi a diverse scale di progetto e infrastrutture di fibra esistenti.supporta distanze di trasmissione fino a 20 km o 40 km a seconda della variante del modello ordinataPer gli ambienti a fibra multi-mode, supporta distanze fino a 550 metri.
Il collegamento ottico supporta un budget di perdita massimo di 30dB, fornendo un generoso margine per accogliere le perdite di fibra del mondo reale da connettori, splices e cablaggi.con le opzioni di connettore SC e ST disponibili su richiesta.
Al momento dell'ordine, si prega di specificare la distanza e il tipo di fibra richiesti in modo da poter confermare la corretta variante del modello, poiché le versioni monomodo e multi-modo vengono ordinate separatamente.
9Quali sono le applicazioni tipiche di questo convertitore di video fibra?
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
Gli ambienti di impiego tipici includono sistemi di sicurezza delle autostrade e delle stazioni di pedaggio, reti di monitoraggio del traffico urbano, impianti di sorveglianza degli edifici e dei campus,e trasmissione video in diretta in palestre e grandi localiÈ anche adatto per progetti governativi, di sicurezza pubblica e di sicurezza pubblica in cui il funzionamento continuo 24 ore su 24 e l'integrità del segnale sono requisiti critici.
Il convertitore è disponibile sia in configurazione stand-alone che in configurazione 3U per il montaggio su rack,rendendola adattabile sia a piccoli impianti singoli sia a grandi centri di monitoraggio centralizzati che ospitano più collegamenti in fibra.
