Convertitore multimediale PoE industriale con fibra WDM Gigabit SC
Introduzione al convertitore multimediale Gigabit
La serie IM-PC111GE è il convertitore multimediale Din Rail PoE da 10/100/1000 Mbps
- Conformità con la norma IEEE802.3af/at
- alimentazione delle telecamere IP PoE attraverso il cavo Ethernet
- costruzione semplice
- gamma di potenza fino a 100 metri
- temperatura di funzionamento da -40°C a + 75°C
- soddisfare i requisiti di grado di protezione IP40 e di livello industriale EMC

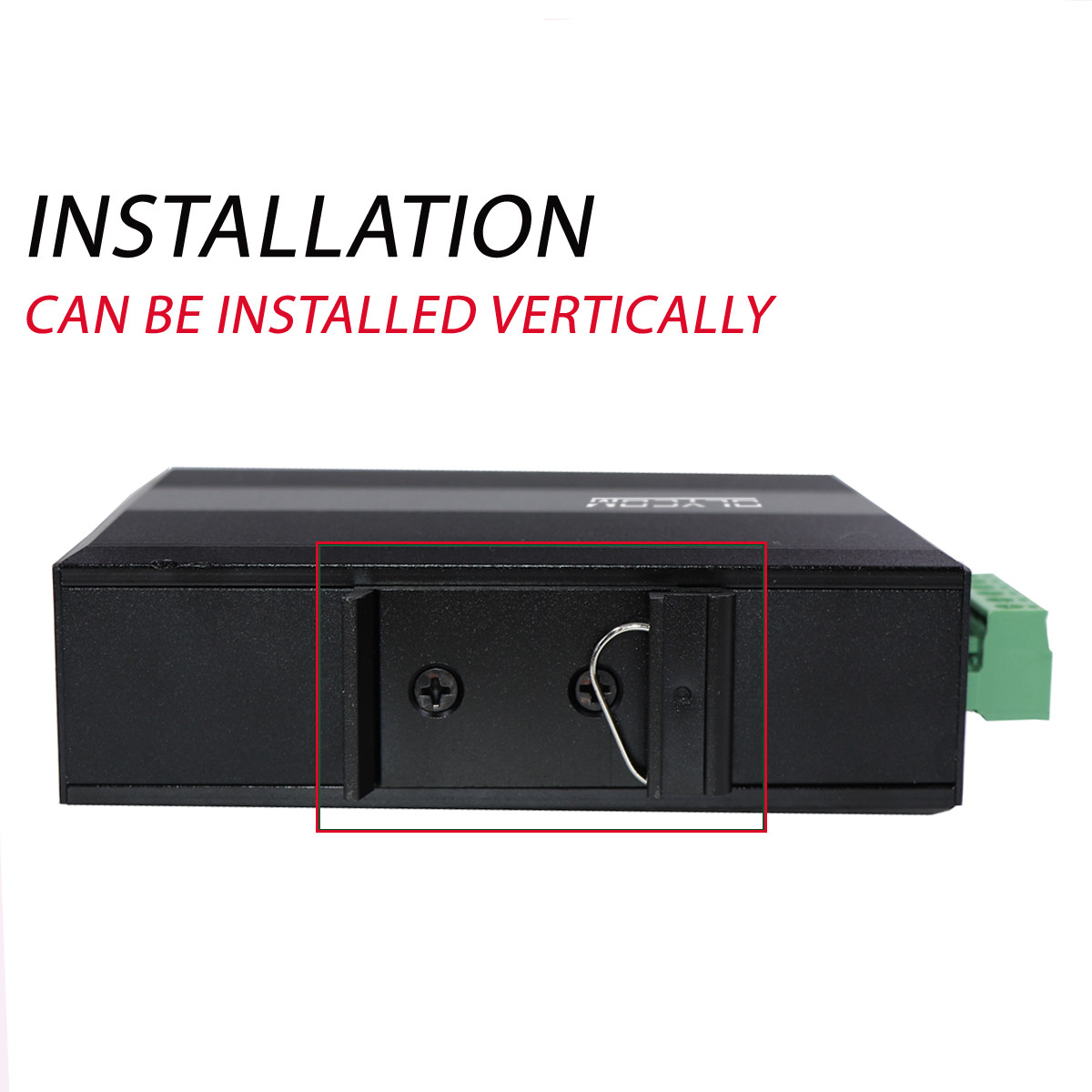

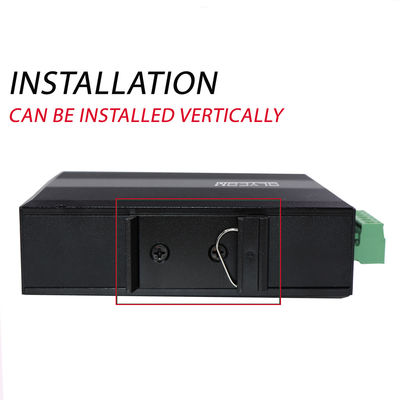

- Installazione di rotaie DIN
- superare la certificazione ambientale pericolosa
- rispettare le norme FCC e CE
Il progetto di qualità industriale affidabile potrebbe garantire un funzionamento continuo e stabile del sistema di automazione.
Caratteristiche chiave Converter in fibra ottica
- Potenza di supporto su telecamere IP POE attraverso il punto di accesso wireless (AP) di 5 categorie di cavo Ethernet.
- IEEE 802.3af /a corrente su 1 porta RJ45
- 1 x 10/100/1000Mbps Porta RJ45 a rilevamento automatico
- 1 x 1000 Mbps di porta in fibra
- Protezione da sovratensioni Ethernet 6KV, adattabile a ambienti esterni difficili
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard di contropressione
- IEEE 802.3 10Base-T e IEEE 802.3u 1000Base-TX conformi
- Potenza massima a 15,4 W sotto il livello standard af, 30 W sotto il livello standard per ciascuna porta PoE
- rilevare i modelli PoE delle apparecchiature elettriche.
- Un meccanismo di commutazione di stoccaggio e trasferimento
Specifica del convertitore multimediale non gestito
| Nome del prodotto |
Convertitore di fibre multimediali PoE industriale |
| Numero modello. |
IM-PC111GE |
| Port |
1x1000M Fibra SFP
SM: 1310nm/1550nm, 20 km; 1490nm/1550nm, 40~120 km
MM: 1310nm, 2Km; 850nm, 500 metri
1x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
Blocco terminale di alimentazione 1x6-PIN
|
|
Protocollo
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 4 Gbps (non ingorghi)
4K.
Dimensione del buffer dei pacchetti: 1,75 Mb
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Distanza di trasmissione da una porta di fibra: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Potenza, fibra, rete, PoE
PWR: Potenza
Fibra: FX1, FX2
Accesi: trasmissione normale
Disattivato: la trasmissione non è normale (modulo ottico difettoso o disconnesso)
Arancione di rame: indicatore PoE
PoE sta funzionando
Disattivato: PoE non funziona o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
Attivo: velocità di trasmissione 1000 Mbps
Lampeggiante: in trasmissione
Disattivato: disconnesso o velocità di lavoro 10/100Mbps
|
| Fornitore di alimentazione |
tensione di ingresso dell'alimentazione PoE: 48V (massimo 52V)
Potenza di uscita di alimentazione PoE singola: 30W (porta 1)
Bilancio complessivo: 30 W
Voltaggio di uscita PoE: 48V
Connessione inversa: supporto
|
| Ambiente |
Temperatura di funzionamento: -40°75°C
Temperatura di conservazione: -40° ≈ 85°C
Umidità di lavoro: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Norme industriali |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
| Sicurezza |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
| Informazioni meccaniche |
Conchiglia: conchiglia metallica ondulata
Classe di sicurezza: IP40
Dimensioni: 113,8 x 93 x 34,9 mm
Metodo di montaggio: montaggio su rotaia
|
| Garanzia |
3 anni |
Garanzia della qualità
La qualità è la priorità.
Tutti i prodotti che offriamo sono nuovi di zecca con nuovi componenti e parti.
Non usiamo mai materiali vecchi e ristrutturati.
Ogni prodotto deve essere testato prima di essere spedito ai nostri clienti.
Durante l'intero processo produttivo, la qualità è di grande importanza.
Servizio post-vendita
Garanzia del fabbricante di 5 anni (esclusi danni o abusi artificiali).
Se vi è un problema di compatibilità o di qualità, la merce può essere restituita a noi per essere riparata o sostituita.
L'acquirente dovrebbe essere responsabile di tutte le spese di restituzione e di seconda spedizione.
Applicazione di PoE Fiber Media Converter

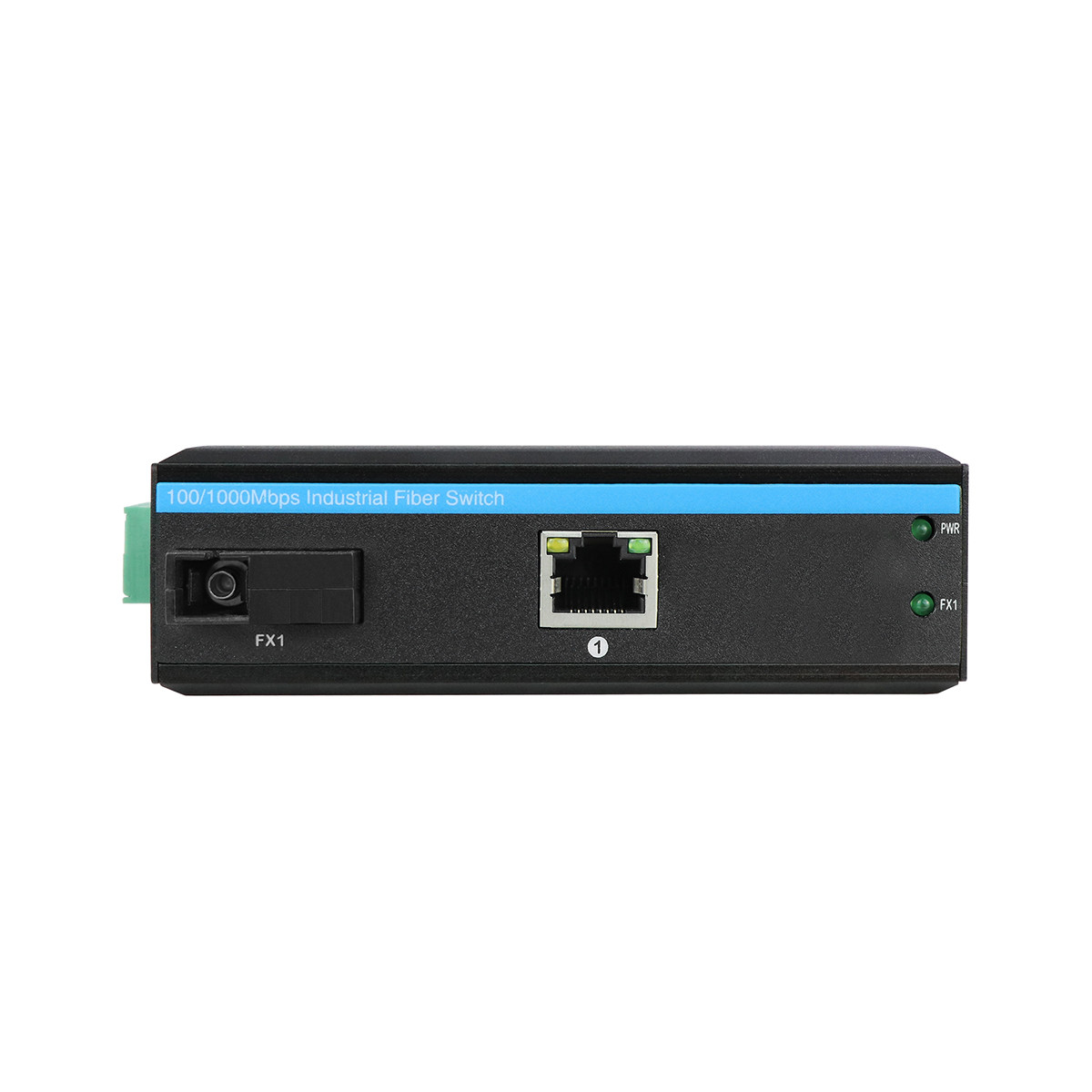

Fotografie
Domande e risposte
1Qual è il MOQ?
1 p.c. per coppia.
Per molti modelli, abbiamo stock, è facile inviare campioni per i vostri test.
2Posso avere uno sconto?
Sì, e di solito si basa sulla quantità e dopo il test dei campioni.
3Qual è il periodo di garanzia?
Per modelli commerciali comedi larghezza superiore a 50 mmodi potenza inferiore o uguale a 1000 W, è 1 anno.
Per i prodotti industriali, è di 3 anni.
Facciamo il supporto tecnico a vita se i modelli sono della compagnia Olycom.
