Analog Video Audio Data Dry Contact Ethernet su convertitore a fibra
Descrizione
Numero di modello: OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch video in avanti + 2Ch audio bidirezionale + 1Ch dati bidirezionali RS485 semi-duplex + 2Ch dati bidirezionali RS232, +1 Ethernet 10/100 Mbit, + 2Ch allarme bidirezionale (contatto ravvicinato),Fibra singola mono modalità FC, 20 km, DC5V2A
Va bene scrivere il nome del modello e il logo.
trasmettitori e ricevitori di video ottici, indicati anche come convertitori a fibra, convertitori multimediali, convertitori di video ottici,sono una coppia di dispositivi di trasmissione CCTV che trasmettono e ricevono segnali CCTV ad alta fedeltà di video, audio, dati, telefono, chiusura dei contatti, Ethernet, ecc., e progettato per estendere il limite coassiale di 500 metri e ottenere segnali CCTV collegati a 80 km max su cavo in fibra ottica.
Caratteristiche chiave
- Casco di metallo robusto
- Basse perdite di collegamento ottico ¥ massimo 30 dB
- Senza EMI, RFI e circuito di terra
- Trasmissione bi-di su 1 fibra con WDM
- Livello di quantificazione elevato dell'8BIT
- Fabbricazione a caldo con alimentazione a interruttore
- Disponibile in sistemi standalone e rack 193U
Specificità
| Optico |
| Lunghezza d'onda |
1310 nm/1550 nm |
| Potenza di uscita |
-8~3 dBm |
| Fibra ottica |
Modulo singolo (9/125um) da 20 km a 80 km
Multimodo (50/125um) 1Km, (62.5/125um) 500m
|
| Essere sensibili |
-30 dBm |
| Interfaccia |
FC/ST/SC/LC |
| Video |
| Larghezza di banda |
8 MHz |
| Sistemi compatibili |
NTSC/PAL/SECAM |
| Impedenza/tensione |
BNC 75Ω (sballantato) / 2.0Vp-p |
| Guadagno differenziale |
< ± 1% |
| Fase differenziale |
< ± 1 |
| Rapporto S/N |
> 60dB ((peso) ((8 bit) |
| Interfaccia |
BNC |
| Dati |
| Protocollo dati |
Dati RS232, RS422, RS485, Manchester, BIPHASE |
| Larghezza di banda |
0~300kbps |
| Tasso di errore |
10-9 |
| Interfaccia |
Terminale di Phoenix |
| Audio |
| Impedenza / tensione |
600 ohm (non equilibrato) / 2.0Vp-p |
| Risposta di frequenza |
10 ~ 20 kHz |
| Distorsione armonica totale |
< 0,05% |
| Fase differenziale |
< ± 1 |
| Rapporto S/N |
> 95dB (peso) |
| Interfaccia |
Terminale di Phoenix |
| Tasso di campionamento |
48k Hz |
| Risoluzione |
16 bit |
| Chiusura dei contatti |
| Input del segnale |
Alarme, ingresso binario, supporto TTL, RS-232/422/485 o pulsante passivo |
| Sottoscrizione del segnale |
Alarme arbitrarie, uscita binaria, supporto TTL, RS-232/422/485 o uscita relè |
| Interfaccia |
Terminale di Phoenix |
| Ethernet |
| Modalità di lavoro |
Full duplex / half duplex, autosensing |
| Velocità di rete |
10/100Mbps, autosensing |
| Interfaccia |
RJ45 |
| Elettronica, ambientale, meccanica. |
| Tensione di funzionamento |
Autonomo:220VAC a 5V/12VDC, Rack: doppio 220V/-48V AC, scheda: alimentata dal telaio |
| Temperatura di funzionamento |
-35°C+75°C |
| Temperatura di conservazione |
-45°C+85°C |
| Umidità |
0~95% non condensante |
| Dimensioni e peso |
Autonomo e carta: dipende dalle diverse configurazioni
Chassis: 19 ′3U
|
Applicazione
- Protezione della sicurezza delle vie espresse e sistema di stazioni di pedaggio
- Sistema di monitoraggio del traffico urbano
- Campo di petrolio di potenza elettronica, trasmissione di programmi televisivi
Opzioni di ordine
| OM610-1V↑1D↓1P1E WT/R |
1ch video Tx + 1ch dati RS485 Rx + 1ch 10/100M Ethernet + 1 telefono. |
| OM610-1V↑2D↓2A↑1E WT/R |
1ch video Tx + 2ch dati RS485 Rx + 2ch audio Tx + 1ch Ethernet 10/100M |
| OM610-1V↑2D↓2A↑2K↑WT/R |
1ch video Tx + 2ch dati RS485 Rx + 2ch audio Tx + 1ch chiusura contatto Tx |
| OM610-2P1EWT/R |
2ch Telefono + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R |
2ch video Tx + 1ch dati RS485 Rx + 1ch 10/100M Ethernet + 1 telefono. |
| OM610-2V↑2D↓2A↑1E WT/R |
2ch video Tx + 2ch dati RS485 Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R |
4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R |
4ch Telefono+ 2ch dati RS485 Rx |
| OM610-4V↑1D↓4E WT/R |
4ch video Tx + 1ch dati RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R |
4ch video Tx + 1ch dati RS485 Rx + 4ch telefono |
| OM610-4V↑12D↓WT/R |
4ch video Tx + 12ch dati RS485 Rx |
Domande frequenti
1Posso avere la mia scatola di imballaggio?
Sì, la scatola di imballaggio standard non ha lettere o logo cinesi.
Va bene personalizzare la propria versione come mettere il proprio logo, nome del modello o slogan.
2Quali sono i termini di pagamento?
Nella maggior parte dei casi effettuiamo il bonifico via T/T e l'intero importo deve essere riscosso prima della spedizione.
Per gli ordini di campione, riceviamo il pagamento di PayPal per un tempo di elaborazione più breve.
A volte il pagamento con Alipay o WeChat va bene, dipende dai casi.
3Hai qualche certificato?
Sì, la nostra azienda è certificata ISO9001.
Abbiamo certificati CE/FCC/RoHS/E-mark/CCC per i nostri modelli.
Come sembra l'etichetta?
Ci saranno 2 copie per ogni pezzo di prodotto fabbricato, una è fissata sul dispositivo e l'altra sulla scatola di imballaggio.
È disponibile in diverse lingue e contenuti, quindi è possibile aggiungere il proprio logo o il nome del modello.

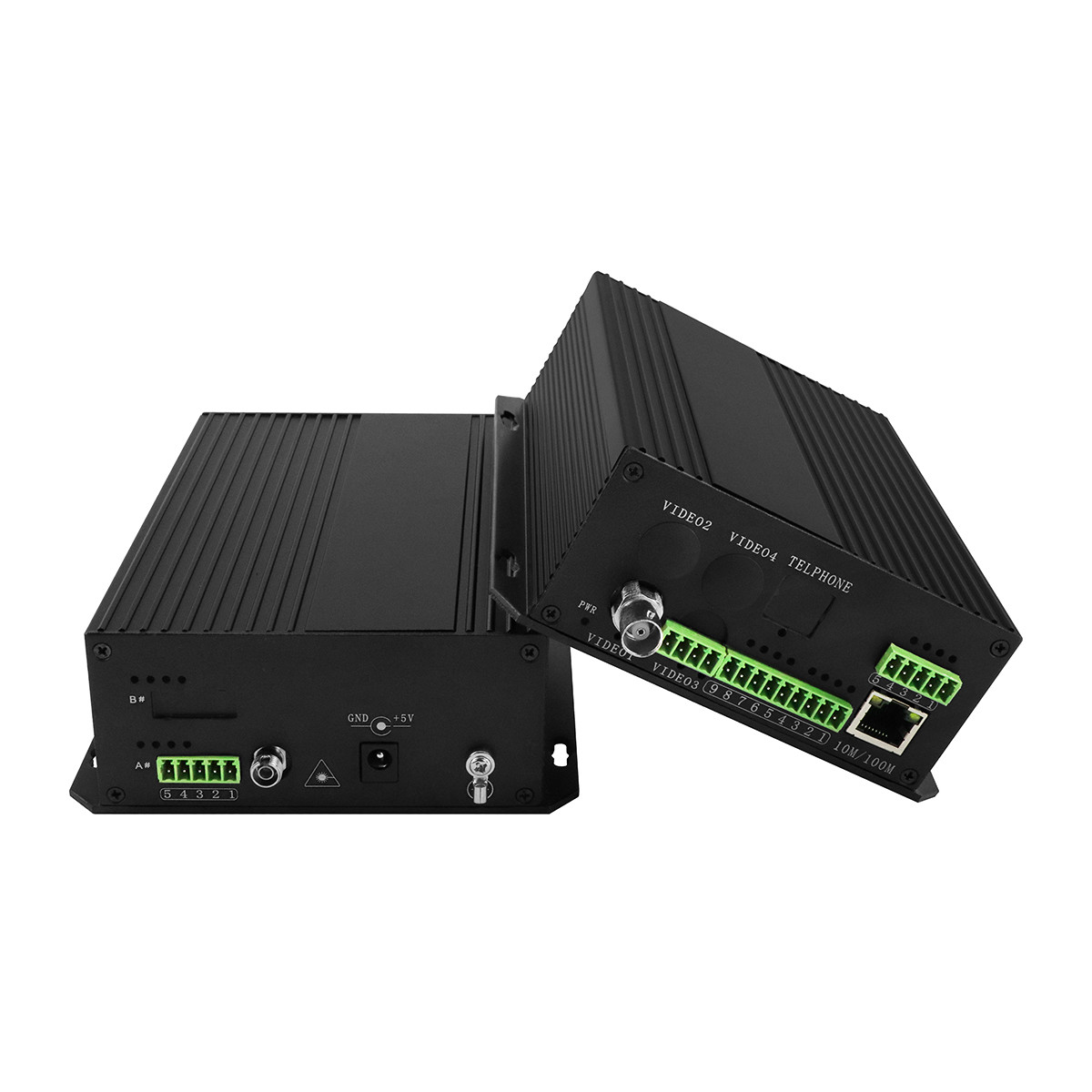

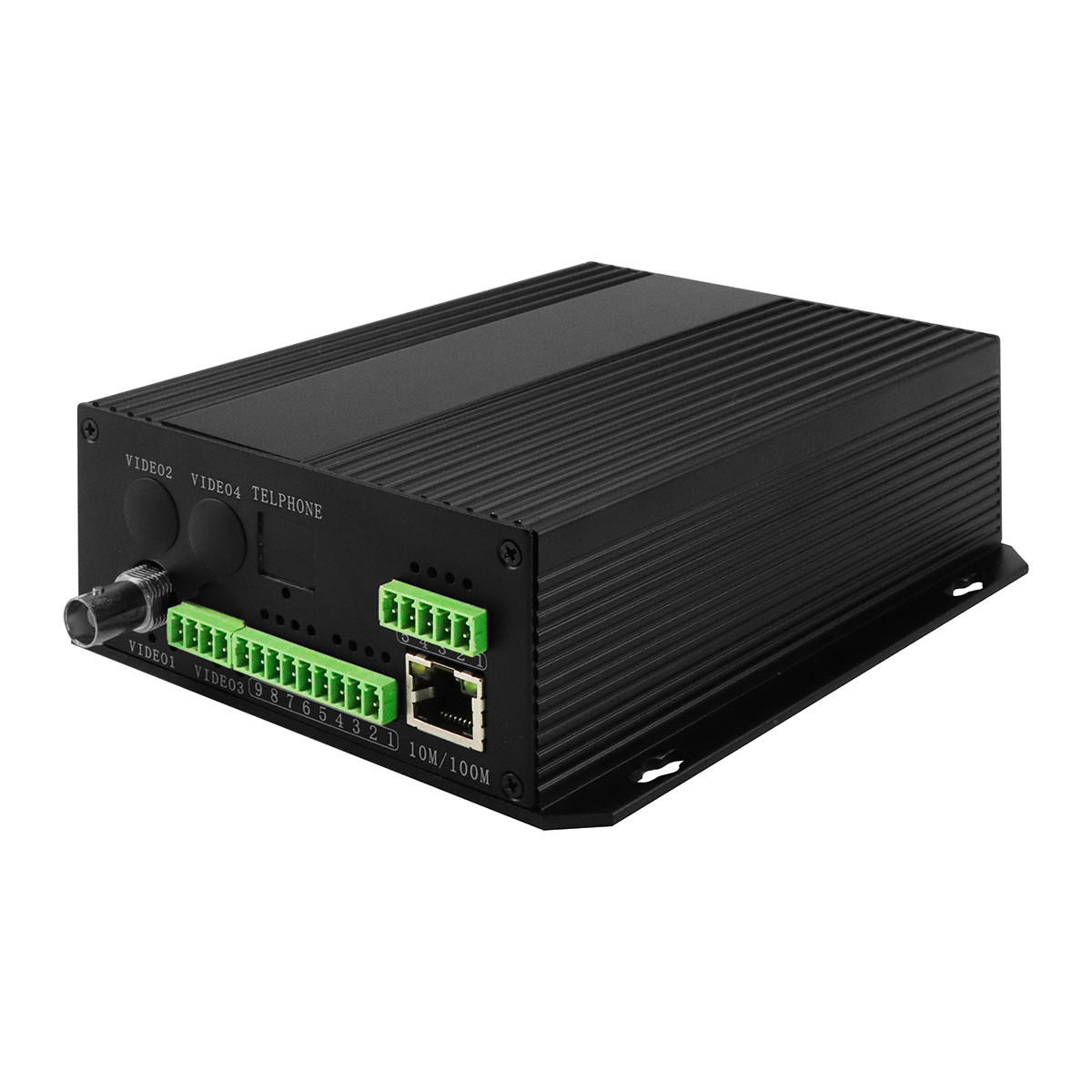

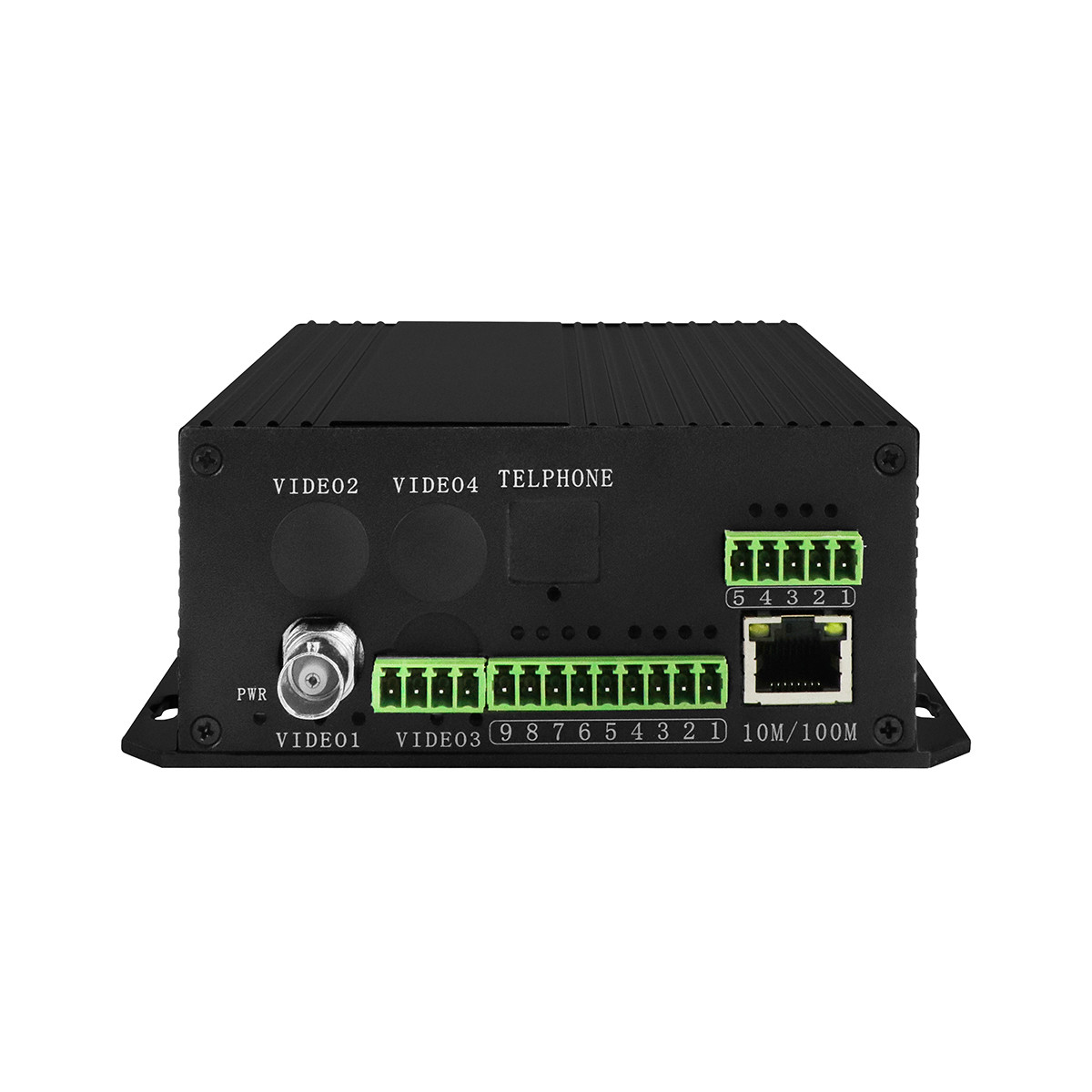

Altre immagini di prodotto
