HD 3G SDI Video Digital Optical Converter con Bidi RS485 10/100M Ethernet 20km DC5V

1 paio
MOQ
Negoziabile
prezzo
HD 3G SDI Video Digital Optical Converter con Bidi RS485 10/100M Ethernet 20km DC5V
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Convertitore di fibre Ethernet per dati video HD-SDI
Dimensione: 179 mm*130,5 mm*50 mm
Distanza: 20 km
Fornitore di energia: DC5V2A
Dati: Bi-direzionale RS485
Tasso Ethernet: 10/100Mbps
Evidenziare:

video convertitore ottico digitale 1ch

,

video convertitore ottico digitale rs485

,

20km video al convertitore a fibra ottica
Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: Olycom
Certificazione: CE RoHS FCC
Numero di modello: OM615-1D1EHDSDIWT/R
Documento: video converter series.pdf
Termini di pagamento e spedizione
Imballaggi particolari: 1 paio in una scatola, 1 kg (GW)
Tempi di consegna: 4~8 giorni lavorativi
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 300 paia/mese
Descrizione di prodotto

3G SDI video RS485 dati 10/100M Ethernet convertitore in fibra ottica



Introduzione



  1. ricevitore di dati Ethernet video su trasmettitore a fibra ottica, denominato anche convertitore multimediale video, convertitore di dati Ethernet a fibra RS485, convertitore ottico video SDI digitale,estende i segnali video HD-SDI per lunghe distanze fino a 40 km.
  2. Questo estensore in fibra ottica video HD-SDI riconosce e trasmette automaticamente segnali SDI, HD-SDI, con audio e metadati incorporati.
  3. Inoltre, questo estensore ottico Ethernet video SDI è pienamente conforme agli standard video digitali SMPTE 259M, 292M, 424M e ITU, ed è ideale per l'uso in segnaletica digitale, trasmissione, messa in scena,e applicazioni CCTV HD



Caratteristiche chiave



  • Equalizzazione degli ingressi e re-clocking delle uscite tamponate
  • Indicatori LED di stato in tempo reale
  • Casco di metallo robusto
  • Soluzione a prova di fulmine
  • Basse perdite di collegamento ottico ¥ massimo 30 dB
  • Senza EMI, RFI e circuito di terra
  • Trasmissione bi-di su 1 fibra con WDM
  • Disponibile in sistemi standalone e 3U



Specificità



Optico
Lunghezza d'onda 1310 nm/1550 nm
Tipo di fibra e distanza 5Km multimodo (50/125um) 5Km singolo (9/125um) 20Km / 40Km
Potenza di trasmissione -5 a -10 dBm
Essere sensibili -26 dBm a -30 dBm
Risultato di perdita > 14 dB
Gitter < 0, 2 IU
Interfaccia SC
Video
Tipo di segnale Segnali video HD-SDI e SDI
Guadagno Unità
Risoluzione 8 o 10 bit, automatico
Tassi di dati 270 Mbps, 1.485 Gbps
Norme operative SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Blocco automatico della velocità dei dati - Sì, sì.



Input video - Trasmettitore
Numero/tipo di segnale 2 video SDI o HD-SDI di singolo collegamento 1 per Tx, 1 per anteprima locale
Interfaccia 2 BNC femminile
Impedenza 750 ohm
Tassi di dati 19 Mbps a 1.485 Gbps
Livello nominale 0.8 Vp-p
Livelli minimi/massimi 0.5 V a 1,0 Vp-p
Perdita di rendimento ≥ 15 dB @ 5 MHz a 1,5 GHz, ≥ 10 dB @ 1,5 GHz a 3,0 GHz
Equalizzazione del cavo di ingresso Automazione per perdite di cavo fino a -30 dB



Uscita video - ricevitore
Numero/tipo di segnale 2 video SDI o HD-SDI di singolo collegamento 1 per Rx, 1 per backup / condivisione
Interfaccia 2 BNC femminile
Impedenza 750 ohm
Ri-clocking Automatica per 270 Mbps, 1.485 Gbps o bypassata per velocità non riconosciute
Livello nominale 0.8 Vp-p
Livelli minimi/massimi 0.5 V a 1,0 Vp-p
Perdita di rendimento < 25 dB @ 100 MHz



Dati
Protocollo dati RS485, Manchester, dati BIPHASE
Larghezza di banda 0~300kbps
Tasso di errore 10-9
Interfaccia Terminale di Phoenix



Ethernet
Modalità di lavoro Full duplex / half duplex, autosensing
Velocità di rete 10/100Mbps, autosensing
Interfaccia RJ45



Elettronica, ambientale, meccanica.
Tensione di funzionamento

Autonomo: 220VAC a 5V/12VDC, rack: doppio 220V/-48V AC

Carta: alimentata da telaio
Temperatura di funzionamento -35°C+75°C
Temperatura di conservazione -45°C+85°C
Umidità 0~95% non condensante
Dimensioni e peso

Autonomo e carta: dipende dalle diverse configurazioni

Chassis: 19 ′3U



Applicazione



  • Sistema di monitoraggio del traffico urbano
  • Monitoraggio militare (difesa delle frontiere, difesa nazionale)
  • Monitoraggio industriale (aeroporto, impianto chimico, ferrovia, ecc.)
  • Sistema di monitoraggio degli edifici e dei campus

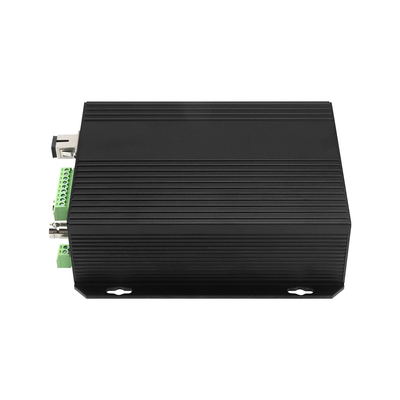

HD 3G SDI Video Digital Optical Converter con Bidi RS485 10/100M Ethernet 20km DC5V 0



Dettagli dell'ordine



OM610-4P2D↓WT/R 4ch Telefono+ 2ch dati RS485 Rx
OM610-4V↑1D↓4E WT/R 4ch video Tx + 1ch dati RS485 Rx + 4ch 10/100M Ethernet
OM610-4V↑1D↓4PWT/R 4ch video Tx + 1ch dati RS485 Rx + 4ch telefono
OM610-4V↑12D↓WT/R 4ch video Tx + 12ch dati RS485 Rx
OM610-2D↓8PWT/R 2ch dati RS485 Rx + 8ch Telefono
OM610-20D↓WT/R 20ch dati RS485 Rx
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R 1ch video bidimensionale + 1ch dati bidimensionali RS485 + 1ch audio bidimensionale + 1ch chiusura dei contatti bidimensionali
OM610-2D↑↓4A↑↓1E WT/R 4ch bi-di audio + 2ch bi-di dati RS485 + 1ch 10/100M Ethernet
OM610-1V↑1D↑↓3A↑2K↑↓WT/R 1ch video Tx + 2ch dati bi-di RS485 + 3ch audio Tx + 1ch chiusura di contatto bi-di



Altre immagini di prodotto

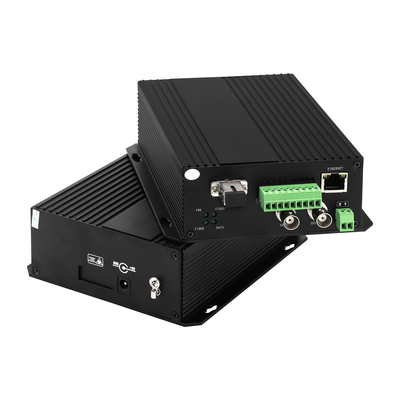

HD 3G SDI Video Digital Optical Converter con Bidi RS485 10/100M Ethernet 20km DC5V 1

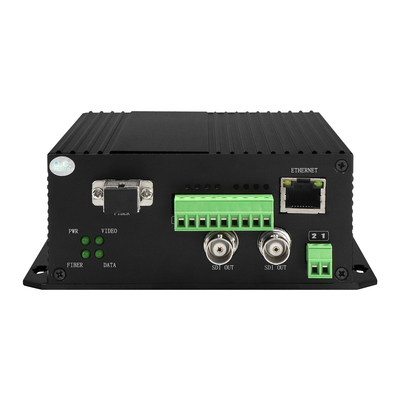

HD 3G SDI Video Digital Optical Converter con Bidi RS485 10/100M Ethernet 20km DC5V 2
