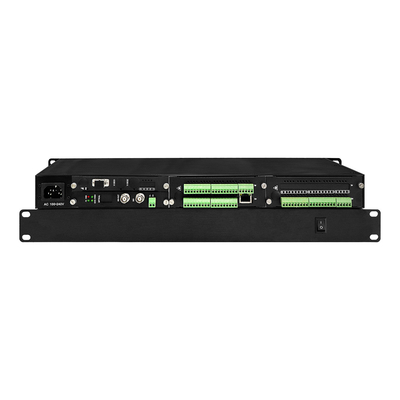

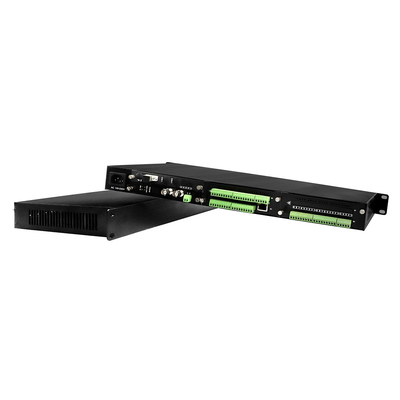

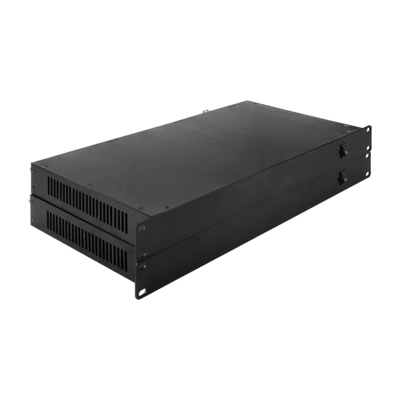

3G SDI Video Ethernet Data Fiber Converter Bidi RS232 Chiusura di contatto estensore ottico 1U Rack

Optico

Lunghezza d'onda

1310 nm/1550 nm

Tipo di fibra e distanza

5Km multimodo (50/125um) 5Km singolo (9/125um) 20Km / 40Km

Potenza di trasmissione

-5 a -10 dBm

Essere sensibili

-26 dBm a -30 dBm

Risultato di perdita

> 14 dB

Gitter

< 0, 2 IU

Interfaccia

SC

Video

Tipo di segnale

Segnali video digitali HD-SDI, SDI e 3G-SDI

Guadagno

Unità

Risoluzione

8 o 10 bit, automatico

Tassi di dati

270 Mbps, 1.485 Gbps, 2.970 Gbps

Norme operative

SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120

Blocco automatico della velocità dei dati

- Sì, sì.

Dati

Protocollo dati

RS232, RS485, Manchester, dati BIPHASE

Larghezza di banda

0~300kbps

Tasso di errore

10-9

Interfaccia

Terminale di Phoenix

Audio

Impedenza / tensione

600 ohm (non equilibrato) / 2.0Vp-p

Risposta di frequenza

10 ~ 20 kHz

Distorsione armonica totale

< 0,05%

Fase differenziale

< ± 1

Rapporto S/N

> 95dB (peso)

Interfaccia

Terminale di Phoenix

Tasso di campionamento

48k Hz

Risoluzione

16 bit

Chiusura dei contatti

Input del segnale

Alarme, ingresso binario, supporto TTL, RS-232/422/485 o pulsante passivo

Sottoscrizione del segnale

Alarme arbitrarie, uscita binaria, supporto TTL, RS-232/422/485 o uscita relè

Interfaccia

Terminale di Phoenix

Ethernet

Modalità di lavoro

Full duplex / half duplex, autosensing

Velocità di rete

10/100Mbps, autosensing

Interfaccia

RJ45

Elettronica, ambientale, meccanica.

Tensione di funzionamento

Rack: doppio 11~240V AC

Temperatura di funzionamento

-35°C+75°C

Temperatura di conservazione

-45°C+85°C

Umidità

0~95% non condensante
