Convertitore fibra ottica video bidirezionale dati audio bilanciati BNC CCTV
Introduzione
nome modello: OM610-2V2D2AWT/R, va bene scrivere il tuo nome modello
funzione base: estensore video dati audio su fibra
categoria: Convertitore ottico video
applicazione: videosorveglianza CCTV, progetti governativi e ambientali medici
- estensione 30 km su fibra monomodale
- connettore ST
-
Robusto case metallico
-
Senza EMI, RFI e loop di terra
- Alto livello di quantificazione di 8 BIT
-
Disponibile in sistemi standalone e rack 19”3U
-
Bassa perdita del collegamento ottico – max 30dB
-
Hot plug-and-play con alimentatore switching
Specifiche
| Ottico |
| Lunghezza d'onda |
1310nm/1550nm |
| Potenza di uscita |
-8~3dBm |
| Fibra ottica |
Monomodale (9/125um) da 20 Km a 80 Km
Multimodale (50/125um) 1Km, ( 62.5/125um) 500m
|
| Sensibilità di ricezione |
-30dBm |
| Interfaccia |
ST |
| Video |
| Larghezza di banda |
8MHZ |
| Sistemi compatibili |
NTSC/PAL/SECAM |
| Impedenza/Tensione |
BNC 75Ω (sbilanciato) / 2.0Vp-p |
| Guadagno differenziale |
< ±1% |
| Fase differenziale |
< ±1 |
| Rapporto S/N |
>60dB(ponderato)(8 bit) |
| Interfaccia |
BNC |
| Dati |
| Protocollo dati |
RS232, RS422, RS485, Manchester, dati BIPHASE |
| Larghezza di banda |
0~300kbps |
| Tasso di errore |
10-9 |
| Interfaccia |
Morsettiera Phoenix |
| Audio |
| Impedenza / Tensione |
600ohm(sbilanciato) / 2.0Vp-p |
| Risposta in frequenza |
10~20kHz |
| Distorsione armonica totale |
<0.05% |
| Fase differenziale |
< ±1 |
| Rapporto S/N |
>95dB(ponderato) |
| Interfaccia |
Morsettiera Phoenix |
| Frequenza di campionamento |
48k Hz |
| Risoluzione |
16 bits |
| Chassis e schede |
| Quantità slot chassis |
18 slot |
| Compatibilità (con schede) |
schede 1~4ch (18 pezzi); schede 8ch (9 pezzi) |
| Flessibilità |
Supporta installazione mista di diverse configurazioni |
| Schede |
In PCB 4ch (153x100x10mm) o PCB 8ch (153x100x25mm)
le configurazioni che richiedono dimensioni maggiori non possono essere utilizzate con questo sistema
|
| Elettrico. Ambientale. Meccanico |
| Tensione operativa |
Standalone: 220VAC a 5V/12VDC, Rack: doppio 220V/-48V AC
Scheda: alimentata dal chassis
|
| Temperatura operativa |
-35℃～+75℃ |
| Temperatura di stoccaggio |
-45℃～+85℃ |
| Umidità |
0~95% senza condensa |
| Dimensioni e peso |
Standalone e scheda: dipende dalle diverse configurazioni, Chassis: 19”3U |
Applicazione
- Sistema di monitoraggio di edifici e campus
- Difesa di frontiera, difesa nazionale monitoraggio
- Sistema di monitoraggio città sicura
Opzioni di ordinazione
| OM610-4EWT/R |
Ethernet 4ch 10/100M |
| OM610-4P2D↓WT/R |
Telefono 4ch + dati RS485 2ch Rx |
| OM610-4V↑1D↓4E WT/R |
Video 4ch Tx + dati RS485 1ch Rx + Ethernet 4ch 10/100M |
| OM610-4V↑1D↓4PWT/R |
Video 4ch Tx + dati RS485 1ch Rx + Telefono 4ch |
| OM610-4V↑12D↓WT/R |
Video 4ch Tx + dati RS485 12ch Rx |
| OM610-2D↓8PWT/R |
Dati RS485 2ch Rx + Telefono 8ch |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
Video bidirezionale 1ch + dati RS485 bidirezionale 1ch + audio bidirezionale 1ch + chiusura contatti bidirezionale 1ch |
| OM610-2D↑↓4A↑↓1E WT/R |
Audio bidirezionale 4ch + dati RS485 bidirezionale 2ch + Ethernet 1ch 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
Video Tx 1ch + dati RS485 bidirezionale 2ch + audio Tx 3ch + chiusura contatti bidirezionale 1ch |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
Video Tx 4ch + dati RS485 Rx 2ch + audio Tx 2ch + Ethernet 1ch 10/100M + Telefono 1ch + Chiusura contatti Tx 2ch |

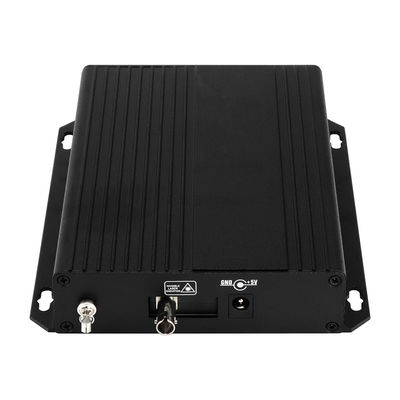

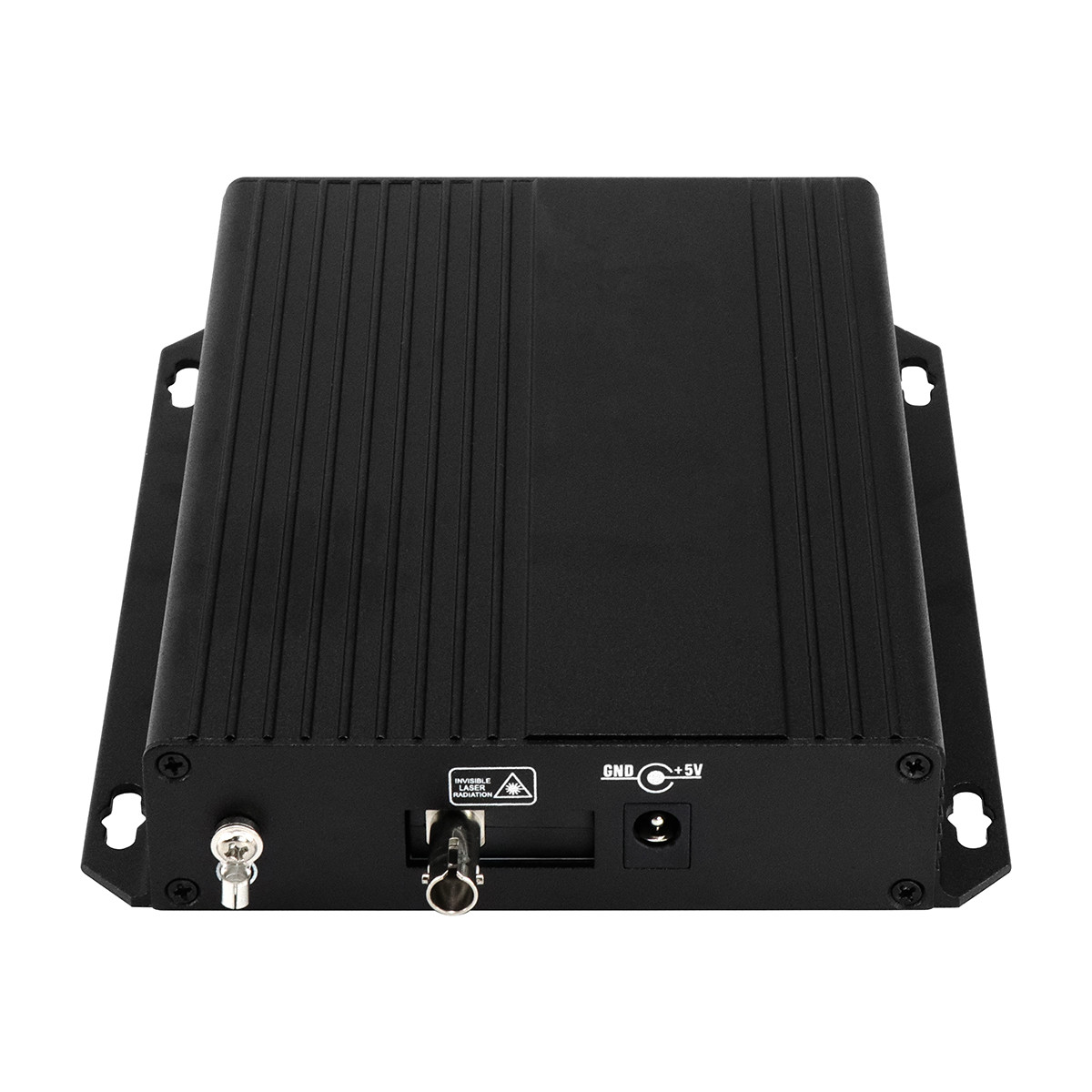

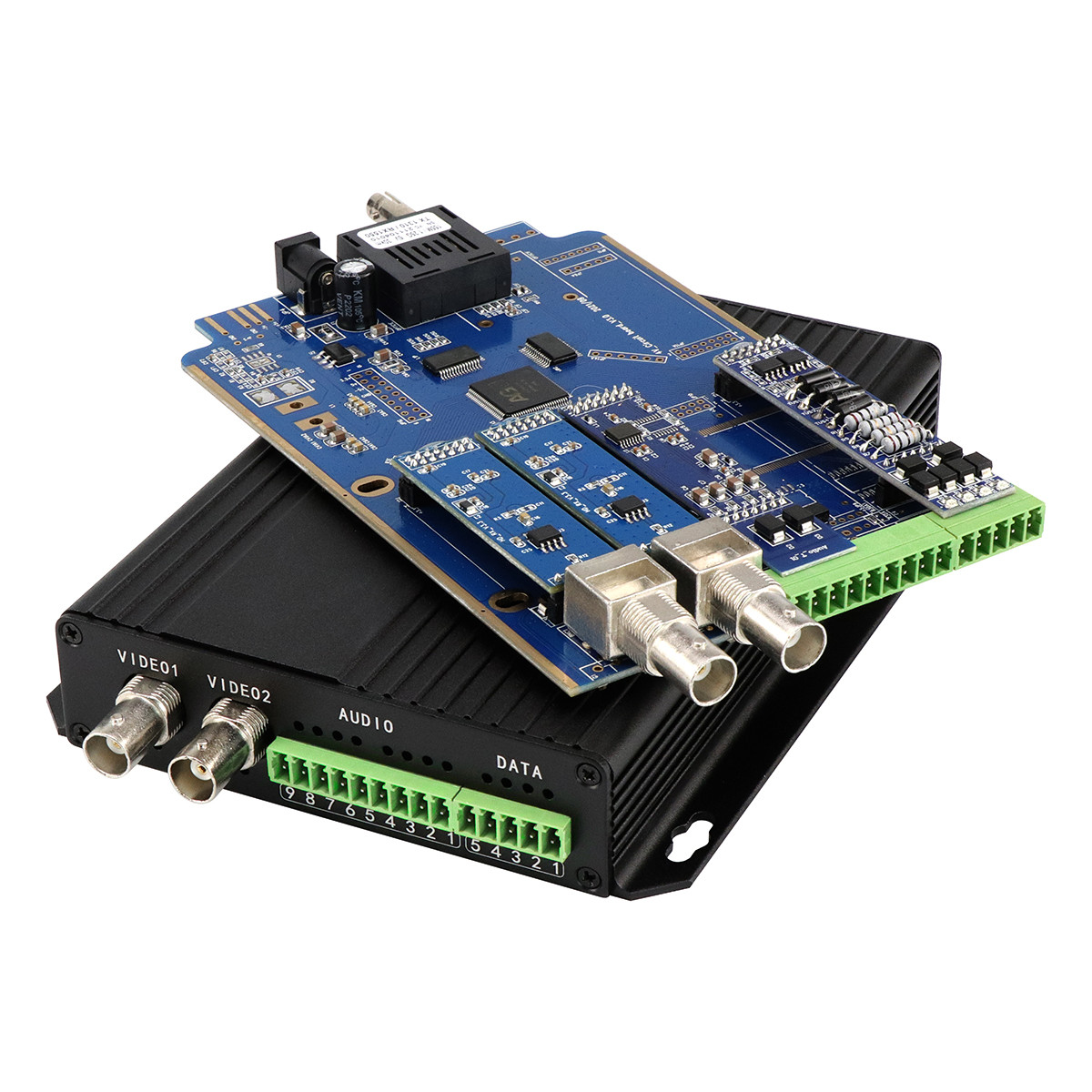

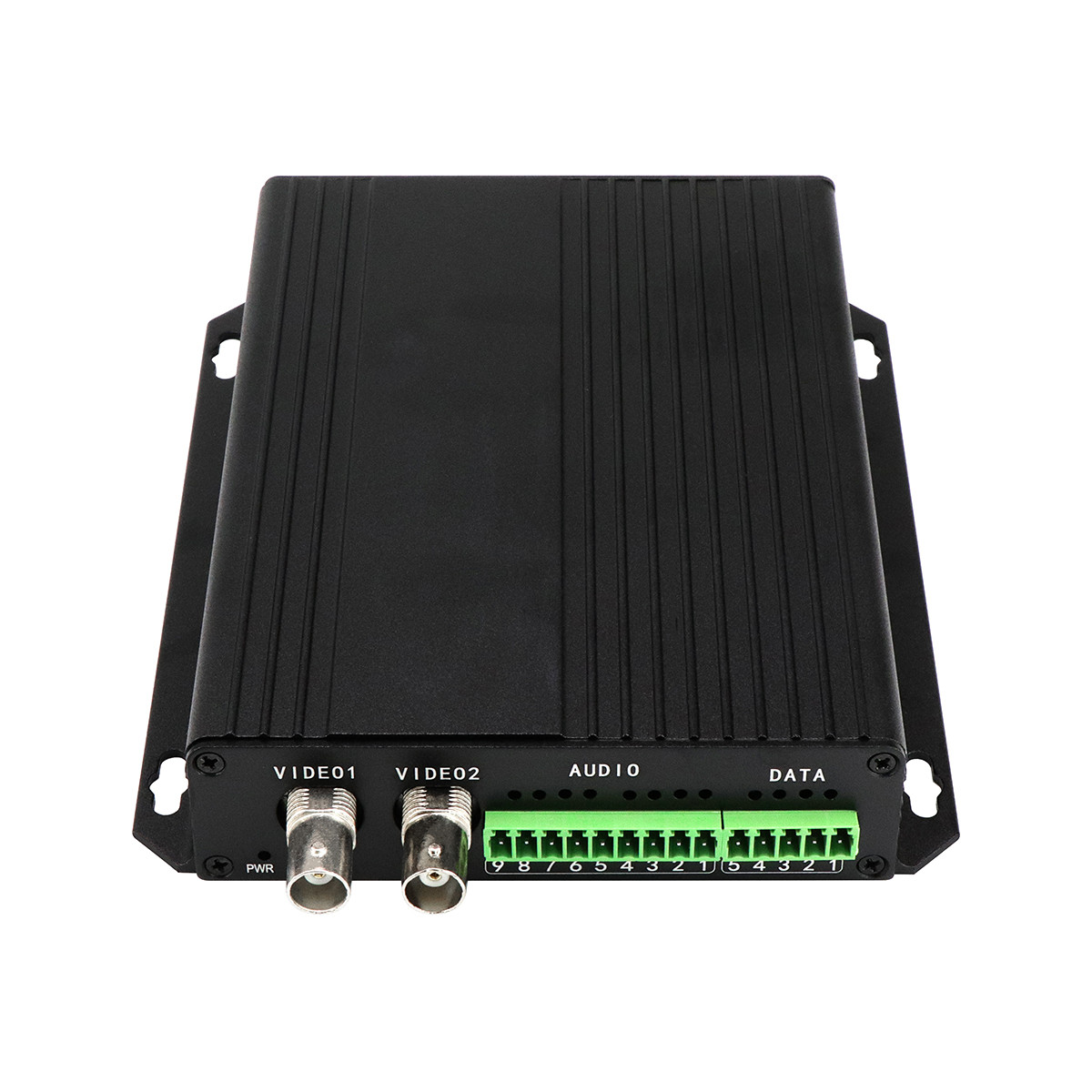

Immagini reali
Scatola di imballaggio
