2.5G Ring Fiber Industrial PoE Managed Switch
Specifica di 2.5G Managed Switch
| Nome del prodotto |
10/100/1000Mbps Switching in fibra PoE industriale gestito ((1F+6TP) |
| Numero modello. |
IM-FP166GW |
| Port1 |
1*100/1000/2500Mpbs porte SFP
SM: 1310nm/1550nm, 20 km; 1490nm/1550nm, 40~120 km
MM: 1310nm, 2Km; 850nm, 500 metri
6*10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
| Protocollo |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Caratteristiche di cambio |
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 17Gbps (senza ingorghi)
Dimensione della DRAM: 128M
Dimensione del flash: 16M
Dimensione del buffer dei pacchetti: 4 Mb
ID del VLAND: 4096
Dimensione della tabella degli indirizzi MAC: 8K
Jumbo Frame: 9.6KB
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
| LED |
Potenza, rete, fibra
PWR: Potenza
Arancione: Link/ACT
Verde: 1000M velocità di rete ((spento quando è di 100Mb/s)
Fibra: FX1
|

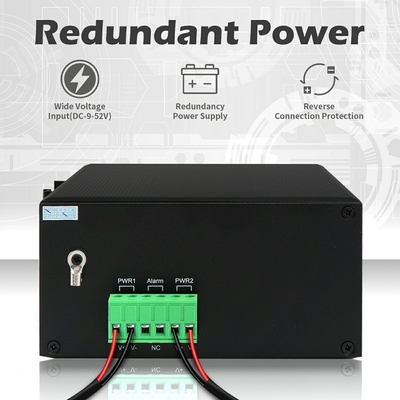

| Fornitore di energia |
Voltaggio di ingresso: 48V (massimo 52V)
Voltaggio di uscita PoE: 48V
Potenza di uscita PoE singola: 30W ((porta 1~6)
Bilancio massimo: 180 W
Connessione inversa: supporto
|
| Indirizzo PoE |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
Informazioni sulla GUI Web
- Sostenere la diagnosi del cavo e può individuare il punto di guasto
- Supporto alla gestione IEEE802.3az EEE ((Ethernet ad alta efficienza energetica), ottimizzazione del consumo di energia
- Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Supporto QoS, classificazione dei trasporti QoS, CoS, controllo della larghezza di banda ((direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporto IEEE802.1q VLAN, porta VLAN, VLAN basato su Mac, VLAN su subnet IP, VLAN di protocollo, convertitore VLAN, MVR
- Supporto all'aggregazione dinamica dei collegamenti IEEE802.3ad LACP, all'aggregazione dei collegamenti statici
- Supporto IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
- Rapporto dell'agente di supporto IGMP, spionaggio MLD.
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware impedisce l'errore dell'aggiornamento
- Sostenere il client DHCP/Relay/Snooping/Snooping opzione 82/Relay opzione 82
- Supporto per RMON, MIB II, immagine mirror, registro degli eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Supporto IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Contattaci per il manuale web o il manuale CLI

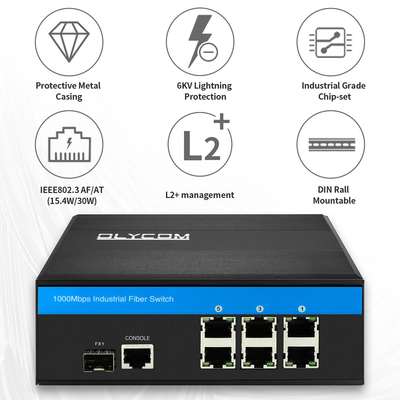

Caratteristiche chiave di switch di rete gestito
- Supporto dell'alimentazione delle telecamere PoE IP attraverso il punto di accesso wireless (AP) di 5 categorie di cavi Ethernet.
- IEEE 802.3af/con alimentazione su 1 ~ 6 porte RJ45
- 6 x 10/100/1000Mbps Porte RJ45 di autosensore
- 1 x 100/1000/2500Mbps porta a fibra SFP
- Protezione da sovratensioni Ethernet 6KV, adattabile a ambienti esterni difficili
- Rispettare i requisiti di grado di protezione IP40 e di livello industriale EMC
- Installazione DIN su rotaia o su parete
- Portata di potenza fino a 100 metri
- Rispetto delle norme FCC e CE
- Temperatura dell'ambiente di funzionamento: -40°C/75°C
Applicazione
Confezione e consegna
Unità di vendita: singola voce
Dimensione del pacchetto singolo: 30*22*10cm
Peso lordo singolo: 0,85 kg
Tipo di confezione: dimensioni di spedizione per 1pc 30*22*10cm
Un dispositivo unitario e un manuale d'uso sono contenuti in una sola scatola, sigillati e ben protetti.
20pcs/cartone, la dimensione del cartone è 55,5*40*43cm
| Ambiente |
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Norme industriali |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
| Certificazione |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
| Informazioni meccaniche |
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 158*115*60 mm
Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,75 kg/0,9 kg ((Netto/grosso)
|
| Garanzia |
3 anni, supporto tecnico per tutta la vita |
Domande frequenti
1Su quale chip si basa?
Olycom: Vitesse
2Posso personalizzarlo?
- Si '.
Sosteniamo i servizi OEM come logo, nome del modello, etichetta, maschera in PVC e parti del prodotto (kit di montaggio, blocco terminale di alimentazione, ecc.)
3Posso connetterlo con dispositivi 10/100M?
- Si '.
Per le porte LAN sono 10/100/1000M auto-sensing
Per le porte in fibra, configurare la velocità di 100 Mbps tramite Web GUI o CLI
4Posso disattivare la funzione PoE per alcune porte quando necessario?
R: Sì
Tutti gli interruttori gestiti PoE di questa serie supportano la gestione PoE
Si prega di impostare lo stato PoE tramite Web GUI o CLI
5Fa SKD/CKD?
R: Sì
Come fabbrica, abbiamo affrontato questo problema molte volte.
