Commutatore PoE a fibra SFP a 6 porte
Caratteristica fondamentale dell'interruttore di rete industriale
- Fornire PoE attivo ((DC48V) a telecamere IP PoE, WAP, ecc. tramite cavo di rame Cat5 o superiore
- Porte a fibra SFP da 2x100 Mbps
- 4x10/100/1000Mbps Auto-sensing RJ45, IEEE 802.3af/a potenza su 1~ 4 porte
- rilevare le modalità PoE (non PoE, 802.3af/at conforme) delle apparecchiature elettriche collegate
- Protezione da sovratensioni Ethernet 6KV, adattabile a ambienti esterni difficili
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half-duplex con standard di contropressione
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX conformi
- Installazione DIN su rotaia o su parete
- Portata di potenza fino a 100 metri
- Rispetto delle norme FCC e CE
- Un meccanismo di commutazione di stoccaggio e trasferimento
- Temperatura dell'ambiente di funzionamento: -40°C/75°C
È una soluzione ideale per la sorveglianza IP, il vento, l'elettricità, il PIS della metropolitana, l'automazione dell'assemblaggio, il power SCADA, il trattamento delle acque reflue, la metallurgia, il trasporto intelligente, il trasporto ferroviario,industrie militari e di altro tipo
Specifica dell'interruttore in fibra ottica
| Nome del prodotto |
10/100Mbps Industrial PoE Fiber Switch ((2F+4TP) |
| Numero modello. |
IM-FP244FE |

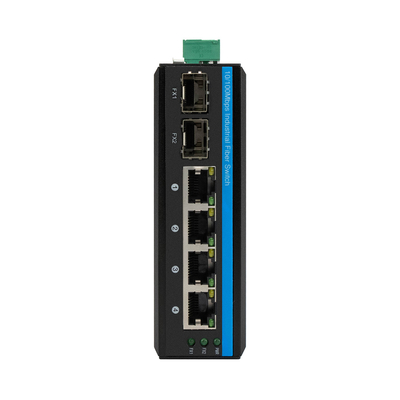

| Port |
2x100M Fibra SFP
SM: 1310nm/1550nm, 20 km; 1490nm/1550nm, 40~120 km
MM: 1310nm, 2Km; 850nm, 500 metri
4x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)

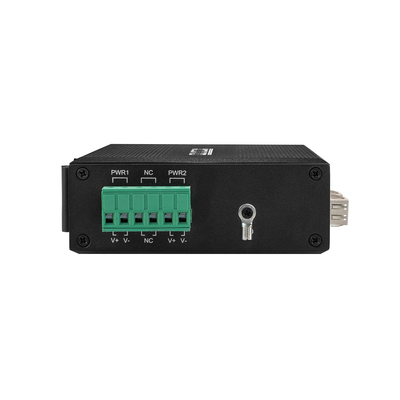

Blocco terminale di alimentazione 1x6-PIN
|
| Protocollo |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 a 30W ((PoE+)
|
| Caratteristiche di cambio |
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 1,2 Gbps (non traffic jam)
4K.
Dimensione del buffer dei pacchetti: 1,75 Mb
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
|
| LED |
Potenza, fibra, rete, PoE
PWR: Potenza
Fibra: FX1, FX2
Accesi: trasmissione normale
Disattivato: la trasmissione non è normale (modulo ottico difettoso o disconnesso)
Arancione di rame: indicatore PoE
PoE sta funzionando
Disattivato: PoE non funziona o questo è un dispositivo Non-PoE
Verde rame: indicatore di velocità
Attivo: velocità di trasmissione 1000 Mbps
Lampeggiante: in trasmissione
Disattivato: disconnesso o velocità di lavoro 10/100Mbps
|
| Consumo di energia |
carico completo senza PoE≤5W |
| Fornitore di energia |
tensione di ingresso dell'alimentazione PoE: 48V (massimo 52V)
Potenza di uscita di alimentazione PoE singola: 30W (porta 1~4)
Bilancio complessivo: 120 W
Voltaggio di uscita PoE: 48V
Connessione inversa: supporto
|
| Indirizzo PoE |
1/2 (V+), 3/6 (V-) |
| Ambiente |
Temperatura di lavoro: -40°C 75°C
Temperatura di conservazione: -40°C/85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Norme industriali |
ESD: IEC61000-4-2, ±15KV aria, ±6KV contatto
EFT: IEC61000-4-4, generale ±6KV
Flusso: IEC61000-4-5, differenziale ±2KV, comune ±6KV
|
| Certificazione |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Sottoparte B ((Classe B) ANSI C63.4: 2014
|
| Informazioni meccaniche |
Conchiglia: conchiglia metallica ondulata, grado IP40
Dimensione: 114*93*35 mm

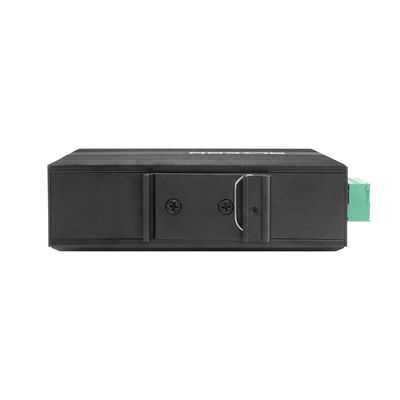

Metodo di montaggio: montaggio a rotaia/montaggio a parete
Peso: 0,35 kg/0,45 kg ((Netto/grosso)
|
| Garanzia |
3 anni, supporto tecnico per tutta la vita |
Informazioni sulla confezione
- 1pc interruttore
- 1pc manuale d'uso
Commento
Gli accessori ((DIN rail bracket, modulo ottico, alimentazione, patchcord, cavo di rete ecc.) NON sono inclusi nella scatola di imballaggio, si prega di prepararlo da soli o acquistare un intero set da noi
Informazioni sulla scatola di spedizione
Dimensioni del prodotto: 11,4*9,3*3,5 cm
Dimensioni della scatola interna: 23*16,5*5,8cm
Peso del prodotto: 0,35 kg
Peso dell' imballaggio: 0,45 kg
Dimensioni della scatola principale: 67*33*47cm
Quantità di imballaggio: 40pcs
Peso dell'imballaggio: 20 kg
| Modulo ottico industriale |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| Fornitore di alimentazione industriale DIN |
| IM-DAC220/DC12V1.67A |
AC220V a DC12V1.67A, -30°C ∼70°C |
| IM-DAC220/DC24V1A |
AC220V a DC24V1A, -30°C ∼70°C |
