1.25G SFP Modulo Single-mode 1310nm/1550nm 20km Trasmettitore ottico simplex

1pc
MOQ
Negoziabile
prezzo
1.25G SFP Modulo Single-mode 1310nm/1550nm 20km Trasmettitore ottico simplex
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
Marca: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
Evidenziare:

Modulo SMF 1.25 G SFP

,

Modulo SFP LC connesso 1.25 G

,

Trasmettitore a fibra singola da 20 km
Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: Olycom
Certificazione: CE RoHS FCC
Numero di modello: OSBL1G20D-35
Documento: IM-WS080GE.pdf
Termini di pagamento e spedizione
Imballaggi particolari: 1 pezzo in 1 cartone. 0,2 kg/pcs
Tempi di consegna: 3~7 giorni lavorativi
Termini di pagamento: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Capacità di alimentazione: 3000pcs alla settimana
Descrizione di prodotto

Modulo SFP Cisco 20KM 1.25G conforme



Caratteristiche



  • Fino a 1,25 Gb/s di collegamento dati
  • Pulitabile a caldo
  • Collegamento LC singolo
  • Fino a 20 km su SMF 9/125μm
  • Trasmettitore laser DFB da 1550 nm
  • Fotodetettore PIN da 1310 nm
  • Fornitore di alimentazione singolo +3,3V
  • Interfaccia di monitoraggio conforme alla SFF-8472
  • Potenza massima < 1 W
  • Intervallo di temperatura di funzionamento industriale/esteso/commerciale: -40°C a 85°C/-5°C a 85°C/-0°C a 70°C Versione disponibile
  • RoHS-conforme e privo di piombo



Introduzione



  • I ricevitori OSBL1G20D-53 di OLYCOM sono una combinazione imbattibile di funzionalità ad alte prestazioni e convenienza.sono pienamente conformi all'accordo di fornitura multifunzione (MSA) per i dispositivi di piccole dimensioni.
  • Le loro capacità di diagnostica digitale sono facilmente accessibili tramite il bus seriale a due fili come specificato nella norma SFF-8472.
  • La sezione ricevitore è progettata con un ricevitore PIN, mentre il trasmettitore utilizza un laser DFB da 1550 nm.
  • Con un notevole budget di collegamento fino a 14dB, questo modulo eccelle nelle applicazioni Ethernet 1000Base-LX 20km senza errori.



Applicazione



  • 1000Base-LX Ethernet

  • Reti metropolitane/di accesso

  • 1 × Canale a fibra
  • Altri collegamenti ottici



Classificazione massima assoluta



Parametro Il simbolo Un minuto. Tipico - Max, ti prego. Unità
Temperatura di conservazione TS - Quaranta.   + 85 °C
Tensione di alimentazione VCC - Zero.5   4 V.
Umidità relativa RH 0   85 %


Ambiente di funzionamento raccomandato



Parametro Il simbolo Un minuto. Tipico - Max, ti prego. Unità
Temperatura di funzionamento del caso Industria TC - Quaranta.   85 °C
Estensione - 5   85 °C
Commerciale 0   + 70 °C
Tensione di alimentazione VCC 3.135   3.465 V.
Corrente di alimentazione Icc     300 mA
Corrente di accensione Sorgente     Icc+30 mA
Potenza massima Pmax     1 W


Caratteristiche elettriche



Parametro Il simbolo Un minuto. Tipico - Max, ti prego. Unità Nota
Sezione trasmettitore:
Impedenza differenziale di ingresso Rin 90 100 110 W 1
Swing di ingresso dei dati a fine singolo Vin PP 250   1200 mVp-p
Trasmettere disattivare la tensione malattie veneree Vcc 13   Vcc V. 2
Trasmettere tensione attiva VEN Bovine   Vee + 0.8 V.
Trasmettere disabilitare il tempo di conferma Il dessert     10 noi
Sezione ricevitore:
Swing di uscita dei dati a singola estremità Vout, pp. 300   800 mv 3
Fatto di perdita Vlosfault Vcc ¥ 0.5   VCC_host V. 5
LOS Normale Vlos norma Bovine   Vee + 0.5 V. 5
Rifiuto dell'alimentazione PSR 100     mVpp 6

Parametri ottici

Parametro Il simbolo Un minuto. Tipico - Max, ti prego. Unità Nota
Sezione trasmettitore:
Lunghezza d'onda centrale λc 1530 1550 1570 nm
Larghezza spettrale σ     1 nm
Rapporto di soppressione in modalità laterale SSRmin 30     dB
Potenza di uscita ottica Pout -9   -3 dBm 1
Rapporto di estinzione Pronto soccorso 9     dB
Tempo di risalita/cascata ottica tr / tf     260 ps 2
Intensità relativa del rumore RIN     -120 dB/Hz
Contribuzione totale del Jitter TX Δ TJ     0.284 Unione europea 3
Maschera oculare per uscita ottica Conforme alla norma IEEE802.3 z (classe 1 di sicurezza laser)
Sezione ricevitore:
Lunghezza d'onda dell'input ottico λc 1270 1310 1600 nm
Sovraccarico del ricevitore Pol -3     dBm 4
Sensibilità RX Sen     - 24 dBm 4
RX_LOS Asserire Loss A - Quaranta.     dBm
RX_LOS De-asserire D     - 25 dBm
Isteresia RX_LOS LOS H 0.5     dB
Specificità generali:
Tasso di dati BR   1.25   Gb/s
Tasso di errore dei bit BER     10-12
Max. Lunghezza di collegamento supportata su 9/125μm SMF@1.25Gb/s LMAX   20   km
Bilancio totale del sistema LB 14     dB


Assegnazione di pin

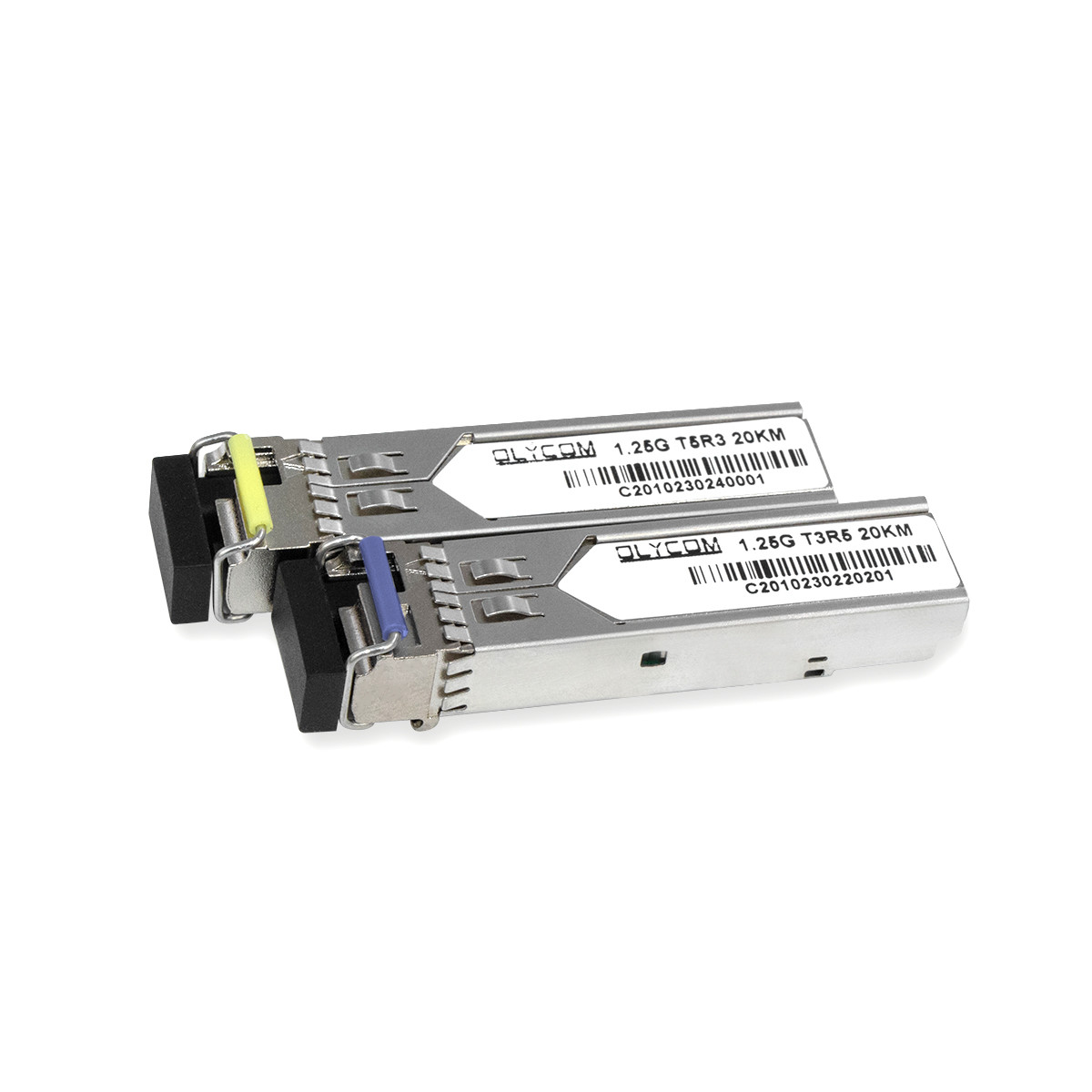

1.25G SFP Modulo Single-mode 1310nm/1550nm 20km Trasmettitore ottico simplex 0

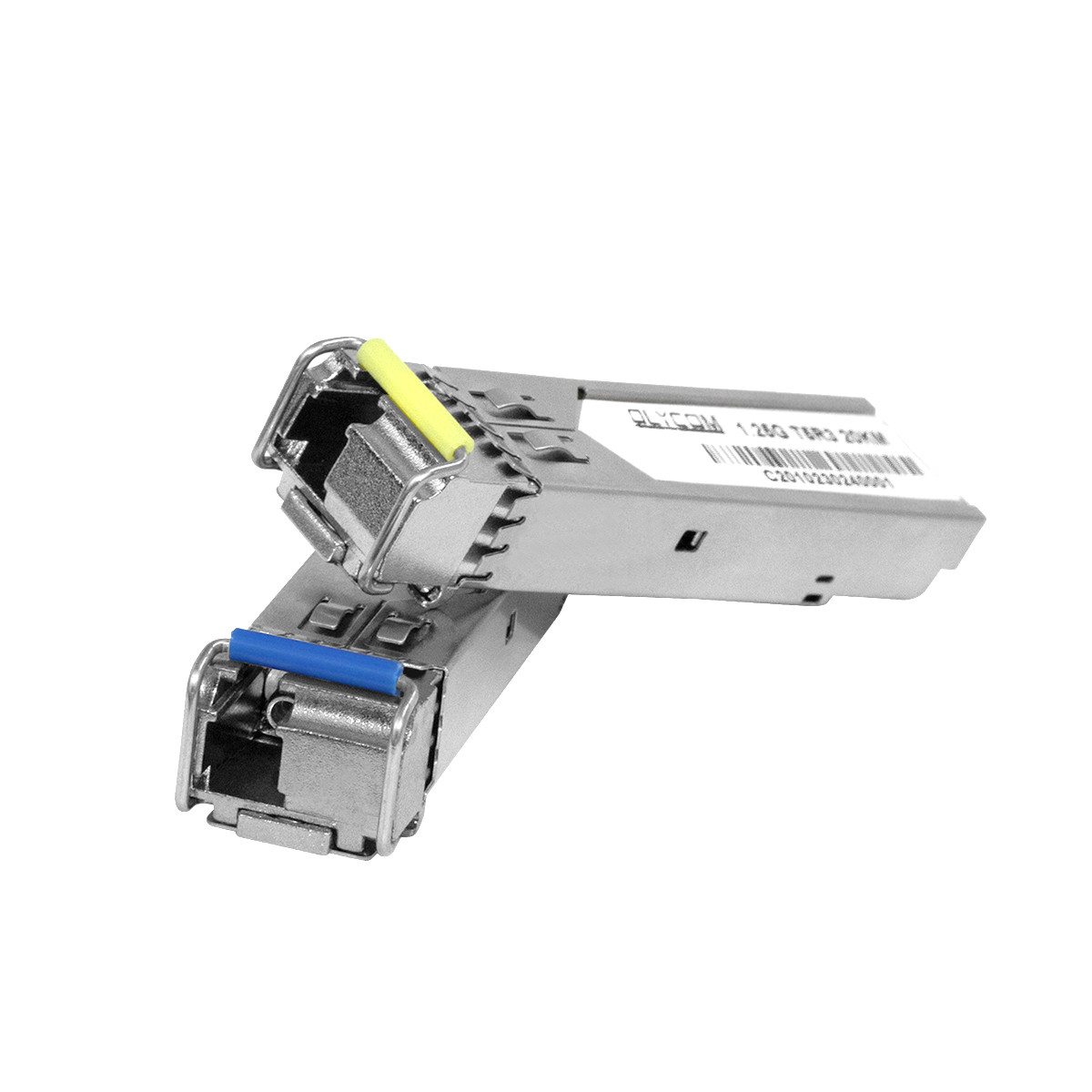

1.25G SFP Modulo Single-mode 1310nm/1550nm 20km Trasmettitore ottico simplex 1

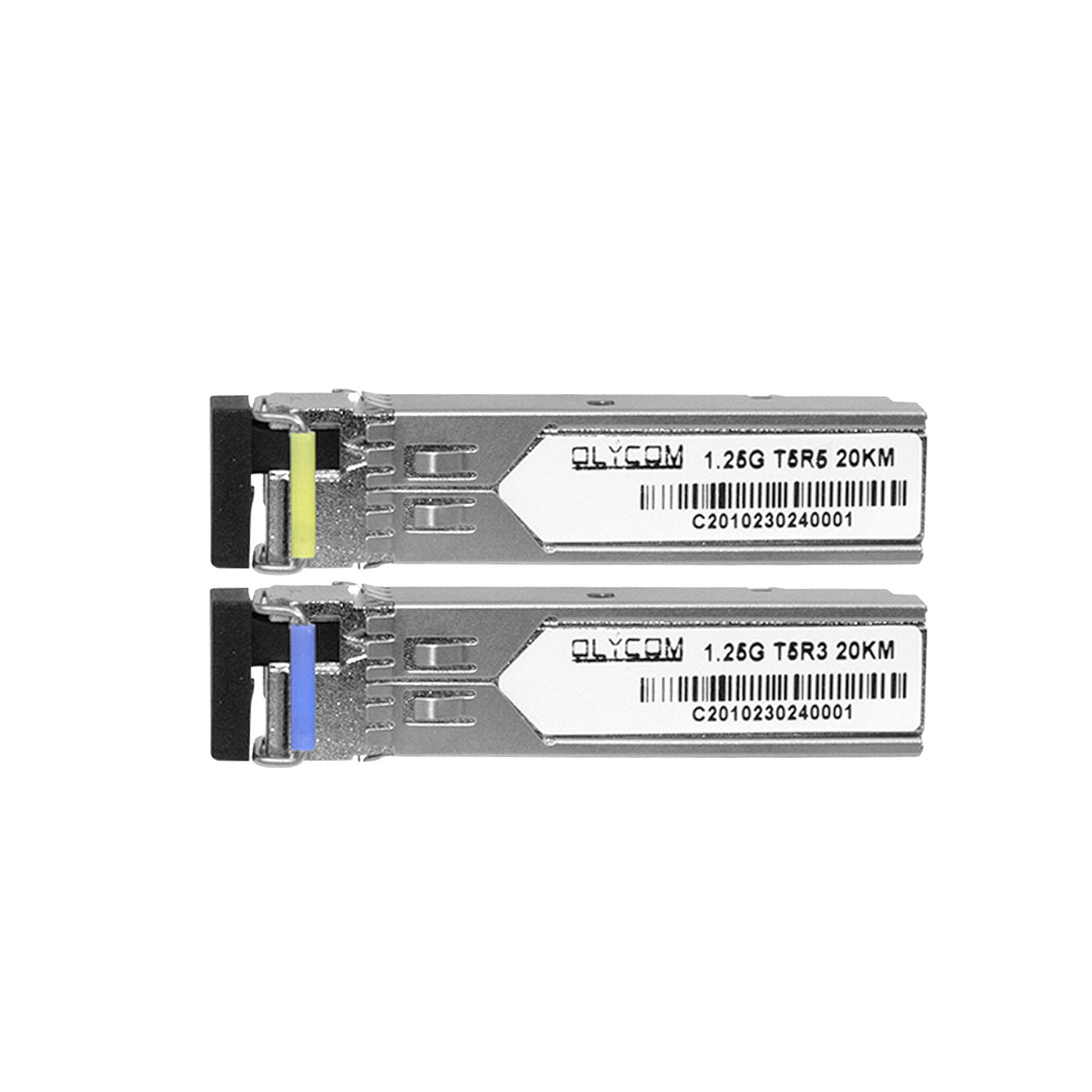

1.25G SFP Modulo Single-mode 1310nm/1550nm 20km Trasmettitore ottico simplex 2
