Gigabit 8 porte802.3btL'interruttore gestito di livello 2
Informazioni di base sull'interruttore PoE a 8 porte
- Porta: 2*100/1000/2500M porte in fibra SFP+1*porta di console+2 porte combinate+8*100/1000M rame
- Standard PoE: IEEE 802.3af/at/bt (15.4W/30W/60W/90W) su 1 ~ 8 porte RJ45, budget 720W
- Funzione di gestione: basata su velocità, QoS/STP/ERPS/MPLS/VLAN...
- Distanza POE: 100 metri, supporto per accessori esterni di POE ((estensore/splitter di POE)
- Temperatura di funzionamento da -40°C a + 75°C ((completamente testata)
- Livello di protezione IP40
- Progettazione del binario DIN, dissipazione del calore senza ventilatore
- conformità CE/FCC
- Protezione da sovratensioni Ethernet 6KV, 1500V Port-to-port isolation voltage
- Supporto per MDI/MDIX automatico
- Modalità di controllo del flusso: full duplex con standard IEEE 802.3x, half duplex con standard di contropressione
- IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX conformi
- Un meccanismo di commutazione di stoccaggio e trasferimento
Caratteristiche chiave dello switch gestito da POE
- Display in tempo reale del livello di tensione, corrente, potenza e PD e degli indicatori completi
- Abilitare/disattivare le porte POE, impostare il ritardo di accensione POE e la potenza di uscita POE
- Display luminoso dell'uscita dell'allarme del relè di supporto e dello stato dell'allarme (a 2 modi dal contatto a secco)
Specifica dell'interruttore POE industriale
| Nome del prodotto |

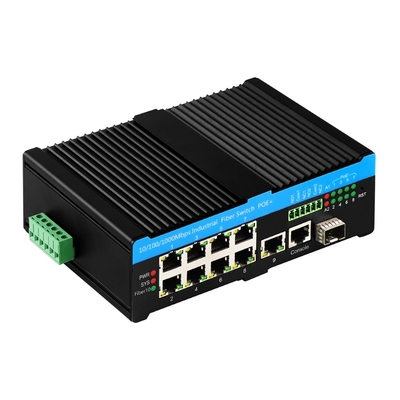

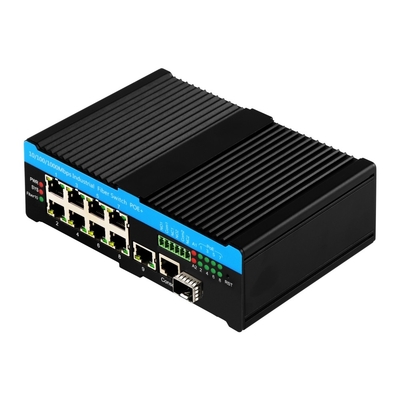

10/100/1000Mbps Switching in fibra POE industriale gestito ((1F+9TP) |
| Numero modello. |
IM-FP1188GW |
| Port |
1x 1000Mpbs porta SFP, 1G/2.5G entrambe supportate
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 metri
8x10/100/1000M UTP RJ45 ((Sostengono l'autosensore MDI/MDIX)
|
| Norme |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP
IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344 IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af
IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
| Identificatore del territorio |
4096 |
| Cornice Jumbo |
9.6KB |
| Indirizzo MAC |
8K |
| Caratteristiche di commutazione |
Modalità di trasmissione: immagazzinamento e inoltro
Ritardo di spedizione: < 10 us
Larghezza di banda del sistema: 58Gbps ((non ingorghi)
Dimensione della DRAM: 128M
Dimensione del flash: 16M
Dimensione del buffer dei pacchetti: 4 Mb
|
| Media di rete |
10BASE-T: CAT3, CAT4, CAT5 coppia tortuosa non blindata ((≤ 100m)
100/1000BASE-TX: CAT5 o superiore coppia tortuosa blindata ((≤ 100m)
Distanza di trasmissione da porta SFP: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Potenza, rete, fibra, POE, allarme |
| Fornitore di alimentazione |
tensione di ingresso dell'alimentazione POE: 48V (massimo 57V)
Potenza di uscita di alimentazione PoE singola: 15.4W/30W/60W/90W ((porta 1~8)
|
| Ambiente |
Temperatura di lavoro: -40° ∼75°C
Temperatura di conservazione: -40° ≈ 85°C
Umidità di funzionamento: 10%~90%, non condensante
Umidità di stoccaggio: 10%-95%, non condensante
|
| Norme industriali |
EMI: FCC parte 15 sottoparte B classe A, EN 55022 classe A
EMS: EN 61000-4-2 (ESD) Livello 3, EN 61000-4-3 (RS) Livello 3
EN 61000-4-4 (EFT) Livello 3
EN 61000-4-6 (CS) Livello 3, EN 61000-4-8
Controllo del traffico: NEMA-TS2
Vibrazione: IEC 60068-2-6
Caduta libera: IEC 60068-2-32
Sconto: IEC 60068-2-27
Traffico ferroviario: EN 50121-4
|
| Sicurezza |
Marchio CE, commerciale; CE/LVD EN60950 |
| Informazioni meccaniche |
Conchiglia: conchiglia metallica ondulata
Dimensioni: 165 x 112 x 45,5 mm
Metodo di montaggio: montaggio su rotaia
|
| Garanzia |
Sostituzione entro 1 anno; riparazione dopo 3 anni |
Applicazione di switch PoE standard BT
- Fornitura di potenza per dispositivi a bassa potenza
- Telecomunicazioni ottiche
- Controllo e monitoraggio a distanza
- Sorveglianza di sicurezza CCTV all'aperto
- Rete privata a banda larga
Caratteristiche di gestione
- Sostenere la diagnosi del cavo e può individuare il punto di guasto
- Supporto alla gestione IEEE802.3az EEE (Energy Efficient Ethernet), ottimizzazione del consumo di energia
- Supporto STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Qos di supporto, classificazione dei trasporti Qos, Cos, controllo della larghezza di banda (direzione di ingresso/uscita), soppressione delle tempeste, servizi differenziati
- Supporto IEEE802.1q VLAN,Port VLAN,VLAN basato su Mac,VLAN su subnet IP,VLAN di protocollo,VLAN convertito, MVR
- Supporto all'aggregazione dinamica dei collegamenti IEEE802.3ad LACP, all'aggregazione dei collegamenti statici
- Supporto IGMP/MLD snooping V1/V2/V3, filtraggio/modulazione IGMP, ricerca IGMP
- Rapporto dell'agente di supporto IGMP, spionaggio MLD.
- Sicurezza: basata su porta e Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Supporto Cisco® come CLI, gestione Web, SNMP v1/v2c/v3, Telnet
- Supporta l'aggiornamento del software tramite TFTP e HTTP, la ridondanza del firmware impedisce l'errore dell'aggiornamento
- Sostenere il client DHCP/Relay/Snooping/Snooping opzione 82/Relay opzione 82
- Supporto per RMON, MIB II, immagine mirror, registro degli eventi, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Supporto al server IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Domande frequenti
Sono porte I/O, non c'e' comunicazione seriale.
Clicca tutto nell'interfaccia di gestione
Collegare quelle due porte di allarme a una campana esterna o sirena
Il campanello/sirena suona per riscaldare gli utenti se una delle porte è in fase di arresto ((monitoraggio remoto in tempo reale)
Supporto Console/SNMP/CLI ((SSH/Port LAN/Telnet...) e gestione degli indirizzi IP
POE programmabile e alimentazione
Fornisce continuamente potenza standard da 15,4W/30W/60W/90W ai dispositivi PD da 8 porte POE (escluse le porte combinate)
Non consigliamo di collegare troppi dispositivi che richiedono molta energia a un singolo interruttore, questo influenzerà la stabilità del dispositivo.
Richiede carico completo, uscita POE da 720W, alimentazione da 15A/48V
Budget di uscita POE programmabile come 480W/240W per abbinare l'alimentazione in mano
Si raccomanda di impostare 480W per una migliore stabilità e durata di servizio.
- Personalizzazione semplice
Sostegno
Si tratta essenzialmente di
Mettere il logo del cliente nell'interfaccia di gestione
Mettere il nome del modello del cliente nell'interfaccia di gestione
Mettere il colore del marchio del cliente nell'interfaccia di gestione
