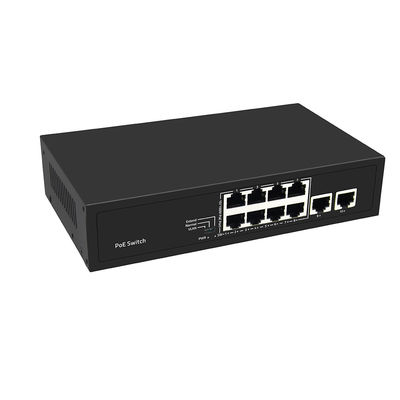

Switch Ethernet CCTV PoE 8 porte 10/100M
Caratteristiche dello switch di sicurezza CCTV
- Conforme agli standard IEEE 802.3, IEEE 802.3u, IEEE802.3af/at
- 8 porte POE 10/100M + 2 porte Ethernet Uplink 10/100M
- Conforme agli standard IEEE 802.3, IEEE 802.3u, IEEE802.3af/at
- La porta Ethernet supporta la funzione adattiva 10/100M e POE
- Supporta il ribaltamento automatico della porta (Auto MDI/MDIX)
- Alimentazione fornita automaticamente ai dispositivi adattivi
- Indicatori sul pannello monitorano lo stato e aiutano nell'analisi dei guasti
- Supporto per modalità VLAN, modalità Normale e modalità Estesa
- Modalità di controllo del flusso: full-duplex adotta lo standard IEEE 802.3x, half-duplex adotta lo standard Back pressure
Con metodi di installazione e manutenzione semplici e convenienti e ricche funzionalità aziendali, aiuta gli utenti a costruire una rete sicura e affidabile ad alte prestazioni.
È posizionato principalmente nel livello core o di convergenza delle reti utente come parchi industriali, edifici, fabbriche e miniere, agenzie governative e banda larga residenziale.
Può essere ampiamente utilizzato in scenari di accesso Ethernet come piccole e medie imprese, Internet café, hotel e scuole.
Specifiche dello switch Fast Ethernet
| Interfaccia I/O |
| Potenza |

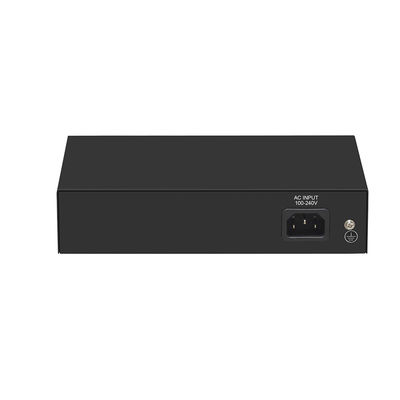

Ingresso: AC 100-240V, 50/60Hz |
| Ethernet |
8 porte 10/100M PoE + 2 porte Ethernet Uplink 100M |
| Prestazioni |
| Capacità di commutazione |
2 Gbps |
| Throughput |
1.488 Mpps |
| Buffer pacchetti |
448 Kbit |
| Indirizzo MAC |
2K |
| Jumbo Frame |
2048 byte |
| Modalità di trasferimento |
Store and forward |
| MTBF |
100000 ore |
| Standard |
| Protocollo di rete |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (Controllo di flusso)
|
|
Protocollo PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Supporto di rete
|
10Base-T: UTP Cat3,4,5 o superiore (≤100m)
100Base-TX: UTP Cat5 o superiore (≤100m)
|
| Protezione |
| Certificato di sicurezza |
CE, FCC, RoHS |
| Ambiente |
| Ambiente di lavoro |
Temperatura di lavoro: -10~50°C
Temperatura di stoccaggio: -40~70°C
Umidità di lavoro: 10%~90%, senza condensa
Temperatura di stoccaggio: 5%~95%, senza condensa
|
| Indicazione |
| Indicatori LED |
PWR (alimentazione), SW (DIP), 1-10 Verde (Link&Dati) |
| Switch DIP |
VLAN: Modalità di isolamento porta. In questa modalità, le porte PoE (1-8) dello switch non possono comunicare tra loro e possono comunicare solo con la porta UP-link.
Normale: Modalità normale, tutte le porte possono comunicare tra loro, la distanza di trasmissione è entro 100 metri, la velocità di trasmissione è adattiva 10M / 100M;
Estesa: Modalità di estensione del collegamento, l'alimentazione PoE e la trasmissione dati delle porte 1-8 possono essere estese fino a 250 metri, la velocità di trasmissione diventa 10M
|
| Meccanica |
| Dimensioni struttura |
Dimensioni prodotto: 200*118*44mm
Dimensioni confezione: 245*190*60mm
Peso netto: 0.61kg
Peso lordo: 0.89kg
|
| Informazioni sull'imballaggio |
Dimensioni cartone: 520*320*400mm
Quantità per confezione: 20 unità
Peso imballaggio: 18.8KG
|
| Tensione di alimentazione |
Tensione di ingresso: AC 100-240 V
Alimentatore: 52V1.85A
|
| Potenza |
Potenza prodotto: massimo 10W
Potenza PoE: massimo 80W
|
| Elenco pacchetti |
Switch 1 pz, Cavo di alimentazione 1 pz, Manuale utente 1 pz, Certificazione 1 pz |
Applicazione dello switch PoE commerciale
Informazioni sull'imballaggio
- L'imballaggio standard contiene solitamente un dispositivo principale, un cavo di alimentazione e un manuale utente.
- C'è un'etichetta del prodotto sul dispositivo e all'esterno della scatola di imballaggio.
- Per l'etichetta del prodotto, va bene inserire il tuo logo/modello nella descrizione
- Naturalmente, supporta la tua lingua (coreano/italiano/russo...
FAQ
1. Quante telecamere PoE può alimentare questo switch e qual è il budget totale di potenza PoE?
Questo switch fornisce 8 porte PoE 10/100M con un budget di potenza PoE totale di 80W, il che significa che può alimentare fino a 8 dispositivi abilitati PoE contemporaneamente tramite un singolo cavo Ethernet per dispositivo.
È conforme sia agli standard IEEE 802.3af (fino a 15,4 W per porta) che IEEE 802.3at (fino a 30 W per porta), rendendolo compatibile con un'ampia gamma di telecamere IP, punti di accesso wireless e altri dispositivi alimentati da PoE dei principali produttori. L'alimentazione viene negoziata e fornita automaticamente in base ai requisiti effettivi di ciascun dispositivo connesso.
Quando pianifichi la tua installazione, ti consigliamo di calcolare il consumo totale di tutti i dispositivi connessi per assicurarti che non superi il budget complessivo di 80W, poiché il superamento di questo limite potrebbe causare instabilità di alcune porte o ridurre l'uscita ai dispositivi collegati.
2. Cos'è la modalità Estesa e come aiuta nelle installazioni di telecamere a lunga distanza?
La modalità Estesa è una funzione a un tasto attivata tramite lo switch DIP sul pannello frontale che consente all'alimentazione PoE e alla trasmissione dati di raggiungere distanze fino a 250 metri su cavo Ethernet standard Cat5e o Cat6, ben oltre il limite standard di 100 metri dell'Ethernet convenzionale.
Ciò è particolarmente prezioso per le installazioni CCTV in grandi edifici, parcheggi, magazzini o campus in cui le telecamere sono posizionate lontano dallo switch centrale e l'esecuzione di cablaggi aggiuntivi o l'installazione di switch intermedi sarebbe costosa o impraticabile. In modalità Estesa, la velocità di trasmissione sulle porte da 1 a 8 opera a 10 Mbps, sufficiente per i flussi video delle telecamere IP standard.
Per installazioni entro 100 metri dove è richiesta la piena velocità 10/100 Mbps, è possibile selezionare invece la modalità Normale, e il passaggio tra le modalità non richiede software o interfaccia di gestione.
3. Cos'è la modalità VLAN e perché dovrei usarla per una rete CCTV?
La modalità VLAN viene attivata tramite lo switch DIP e isola tutte le otto porte PoE dall'intercomunicazione, consentendo comunque a ciascuna porta di comunicare individualmente con le due porte uplink.
In una distribuzione CCTV, questa è un'importante funzione di sicurezza poiché impedisce a qualsiasi telecamera IP di accedere o interferire con altre telecamere sullo stesso switch. Questo approccio di isolamento delle porte garantisce che, anche se una telecamera viene compromessa o subisce un problema di rete, non possa influire sulle altre telecamere o generare traffico di broadcast che degrada le prestazioni complessive della rete.
È una configurazione consigliata per installazioni di sorveglianza professionali in cui la sicurezza di rete e la segregazione del traffico tra le porte delle telecamere sono prioritarie, in particolare nei progetti di sicurezza governativi, commerciali e residenziali.
4. In che modo gli indicatori LED e lo switch DIP aiutano nell'installazione e nella risoluzione dei problemi in loco?
Questo switch è dotato di un chiaro pannello di indicatori LED che visualizza lo stato di alimentazione e l'attività di collegamento e dati individuale per tutte le 10 porte, consentendo ai tecnici di verificare istantaneamente se ogni connessione della telecamera o uplink è attiva e sta trasmettendo dati senza la necessità di software o laptop in loco.
Lo switch DIP sul pannello frontale fornisce un controllo fisico a un tasto per passare tra le modalità operative VLAN, Normale ed Estesa, rendendo semplice per gli installatori configurare lo switch per i requisiti specifici di ciascun progetto senza accedere a un'interfaccia web o a una riga di comando. L'indicatore LED SW conferma quale modalità è attualmente attiva.
Questa combinazione di indicatori visivi e commutazione fisica delle modalità riduce significativamente i tempi di installazione e risoluzione dei problemi, rendendo questo switch particolarmente adatto per integratori e installatori di sicurezza che necessitano di distribuire e verificare rapidamente più switch in grandi progetti CCTV.
