Casa /Prodotti/Ricetrasmettitore del modulo di SFP/Modulo ricetrasmettitore SFP28 25G LAN-WDM Singlemode Porta Duale LC 40KM DDM CE

Modulo ricetrasmettitore SFP28 25G LAN-WDM Singlemode Porta Duale LC 40KM DDM CE

1pc
MOQ
Negoziabile
prezzo
Modulo ricetrasmettitore SFP28 25G LAN-WDM Singlemode Porta Duale LC 40KM DDM CE
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome prodotto: Modulo a fibra 25G SFP28
Distanza: 40 km
Velocità: 25.78Gbps
Connettore: LC, doppia porta
Evidenziare:

modulo del ricetrasmettitore sfp28 di 40km

,

modulo del ricetrasmettitore di 25g sfp28

,

Modulo trasmettitore LAN-WDM SFP28
Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: Olycom
Certificazione: CE RoHS FCC ISO9001
Numero di modello: OSPLTG40D
Documento: OLYCOM Industrial Networkin...25.pdf
Termini di pagamento e spedizione
Imballaggi particolari: 1 pezzo in una scatola, 200g di G.W.
Tempi di consegna: 4 - 8 giorni
Termini di pagamento: T/T, PayPal
Capacità di alimentazione: 2000 PCS/MESE
Descrizione di prodotto

40 km 25G SFP28 trasmettitore

Caratteristiche del prodotto del modulo a fibra 25G

  • Supporta velocità di bit fino a 25,78 Gbps
  • SFP+ innescabile a caldo
  • Fino a 40 km per la trasmissione SMF
  • Conformi alle norme SFP+ MSA e SFF-8472 con contenitore LC duplex
  • Compatibile con la RoHS
  • Fornitore di alimentazione singolo +3,3V2
  • Monitoraggio diagnostico digitale in tempo reale
  • Temperatura della cassa di funzionamento da 0 a +70°C

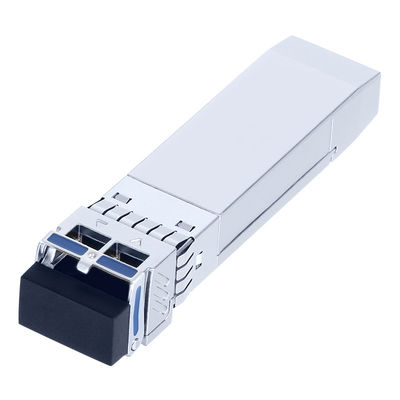

Modulo ricetrasmettitore SFP28 25G LAN-WDM Singlemode Porta Duale LC 40KM DDM CE 0

Caratteristiche ottiche del modulo ottico SFP28

Parametro Il simbolo Un minuto. Tipo. - Max, ti prego. Unità Nota
Trasmettitore
lunghezze d'onda della corsia (range)

1272.55 a 1274.54

1276.89 a 1278.89

1281.25 a 1283.27

1285.65 a 1287.69

1290.07 a 1292.12

1294.53 a 1296.59

1299.02 a 1301.09

1303.54 a 1305.63

1308.09 a 1310.19

 nm
Potenza media di lancio O.P. 0 +6.0 dBm
Potenza media di lancio (Laser off) - Si ', si '. - - - Trenta dBm
Ampiezza di banda dello spettro ((-20dB) Dl - - 1 nm
Rapporto di soppressione in modalità laterale SMSR 30 - - dB
Sanzione per trasmettitore e dispersione TDP 1 dB
Rapporto di estinzione Pronto soccorso 3.5 - dB
Maschera oculare di uscita Conformi alla norma IEEE 802.3cc Nota (2)
Ricevitore
Lunghezza d'onda ottica di ingresso λIN 1272.55 - 1310.19 nm
Sensibilità del ricevitore-AVG PSens - 19 dBm Nota (1)
Sensibilità del ricevitore-OMA PSens-OMA - 18 anni.2 dBm Nota (1)
Potenza di saturazione di ingresso ( sovraccarico) PSAT - 4 - - dBm Nota (1)
Riflessione del ricevitore - 26 anni. dB
Perdita di segnale PA - Trenta - - dBm
Perdita di segnale di cancellazione PD - - - Venti dBm
LOS - isteresi PHys 0.5 dB

Nota:

Nota (1): BER≤5x10-5

Caratteristiche dell'interfaccia elettrica

Caratteristiche dell'interfaccia elettrica ad alta velocità

Parametro Il simbolo Min. Tipologia Max. Unità Altre note
Trasmettitore
Swing differenziale di ingresso Vin ((pp) 190 700 mV
Perdita di ritorno differenziale di input (min) RLd(f) 9.5·0.37f, 0.01≤f<8 dB
4.75 7.4 log10 ((f/14), 8 ≤ f<19

Input di modalità differenziale rispetto a quella comune

perdita di ritorno (min)

 RLdc ((f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15-6 (f/25.78), 12,89≤f<19
Non corrispondenza di terminazione differenziale Tm - - 10 %
Larghezza degli occhi E' un'altra cosa. - - 0.46 Unione europea
Jitter sinusoidale pk-pk applicato Ppj Per IEEE 802.3bm
Altezza degli occhi - E'vero. - 95 - mV
Tensione comune in modalità CC DCv - 350 - 2850 mV
Ricevitore
Swing di uscita dei dati differenziale Vout ((pp) 300 - 850 mV
Larghezza degli occhi E' un'altra cosa. 0.57 - - Unione europea
Chiusura degli occhi verticale Vec - - 5.5 dB
Perdita di ritorno differenziale di uscita (min) RLd(f) 9.5·0.37f, 0.01≤f<8 dB
4.75 7.4 log10 ((f/14), 8 ≤ f<19
Perdita di ritorno comune alla conversione in modalità differenziale (min) RLdc ((f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15-6 (f/25.78), 12,89≤f<19
Non corrispondenza di terminazione differenziale Tm - - 10 %
Tempo di transizione, dal 20% all'80% Tr/Tf 12 - - ps 20% ~ 80%

Caratteristiche dell'interfaccia elettrica a bassa velocità

Parametro Il simbolo Un minuto. Tipo. - Max, ti prego. Unità Nota
Trasmettitore
Fatto di errore del trasmettitore VFaultH 2 - Vcc+0.3 V.
Fatto di errore del trasmettitore VFaultL 0 - 0.8 V.
Disattivare il trasmettitore tensione alta VDisH 2 - Vcc+0.3 V.
Disattivare il trasmettitore tensione bassa VDisL 0 - 0.8 V.
Ricevitore
LOS di uscita ad alta tensione VLOSH 2 - Vcc+0.3 V.
Loss di uscita a bassa tensione VLOSL 0 - 0.8 V.

Diagnostica

Parametro Distanza Unità Accuratezza Calibrazione
Temperatura Da 0 a 70 °C ± 3°C Interno
Voltaggio. 3.0 a 3.6 V. ± 3% Interno
Corrente di bias Da 0 a 100 mA ± 10% Interno
TX Power Da 0 a 6 dBm ± 3 dB Interno
Potenza RX - 19 a - 4 dBm ± 3 dB Interno

Descrizione

I ricevitori SFP28 sono moduli ad alte prestazioni e economici che supportano una velocità di dati di 25,78 Gbps e una distanza di trasmissione di 40 km con SMF.

Il ricevitore è costituito da tre sezioni: un trasmettitore laser DML raffreddato, un fotodiodo APD integrato con un preamplificatore a transimpedenza (TIA) e un'unità di controllo MCU.Tutti i moduli soddisfano i requisiti di sicurezza laser di classe I.

I ricevitori sono compatibili con le funzioni di diagnostica digitale SFF-8472 e SFP Multi-Source Agreement.

Applicazione

25GBASE-ER

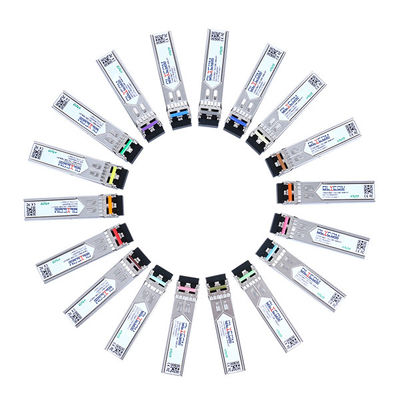

Modulo ricetrasmettitore SFP28 25G LAN-WDM Singlemode Porta Duale LC 40KM DDM CE 1

Informazioni sull'ordine

Numero della parte Descrizione del prodotto
OSPLTG40D LAN-WDM, 25,78 Gbps, LC, 40 km, 0°C~+70°C, con DDM

Guida della lunghezza d'onda λC
Canale Lunghezza d'onda centrale Intervallo di lunghezza d'onda
02 1273.54 1272.55 a 1274.54
03 1277.89 1276.89 a 1278.89
04 1282.26 1281.25 a 1283.27
05 1286.67 1285.65 a 1287.69
06 1291.10 1290.07 a 1292.12
07 1295.56 1294.53 a 1296.59
08 1300.05 1299.02 a 1301.09
09 1304.58 1303.54 a 1305.63
10 1309.14 1308.09 a 1310.19

Modulo ricetrasmettitore SFP28 25G LAN-WDM Singlemode Porta Duale LC 40KM DDM CE 2
