1U rack 100 GHz AWG 40 lunghezze d'onda Multiplexing/Demultiplexing Card
per sistemi DWDM ad alta capacità
Introduzione della scheda AWG
AWG split-wave card lanciata da Shenzhen Olycom Technology Co. , Ltd. è utilizzato principalmente nel sistema DWDM per completare 40 funzioni di multiplexing e demultiplexing ottico a lunghezza d'onda nella banda C,
Molti canali ottici multiplezzati sulla stessa fibra sono separati dalla lunghezza d'onda della fibra.Si basa sulla tecnologia di griglia a guida d'onda su substrati di silicio e presenta un design unico senza calore per un accoppiamento preciso dei canali, basse perdite di inserimento, elevato isolamento del canale e elevata stabilità per i sistemi DWDM ad alta capacità da 40 o 80 onde.

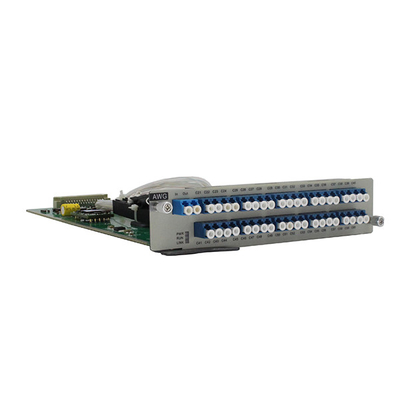

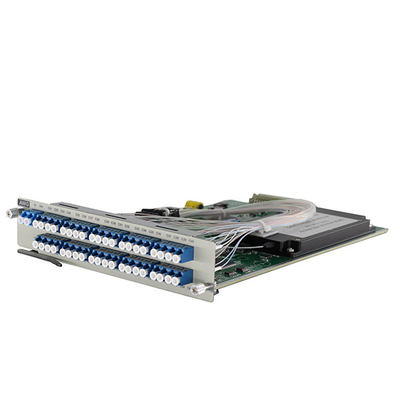

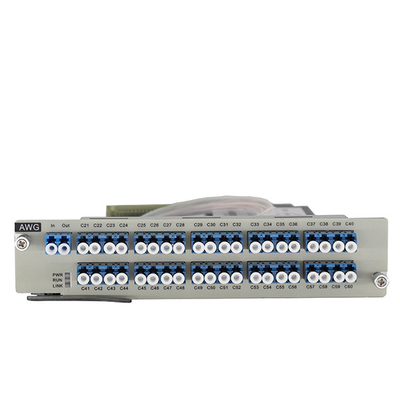

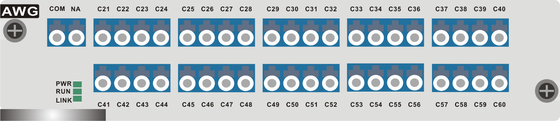

Diagramma del prodotto40 lunghezze d'onda Multiplexing/Demultiplexing Card
Specificità delCarta di multiplexaggio/demultiplexaggio
| Funzione |
Nota |
| Numero del canale ottico |
40 canale, banda C di supporto (C_EVEN), (C_ODD) |
| Distanza tra i canali |
0.8nm (100GHz) |
| Frequenza del canale |
± 12,5 GHz |
| Precisione della lunghezza d'onda |
≤ 0,05 nm |
| Perdita di inserimento del canale |
≤ 5,5 dB |
| -1dB di larghezza di banda |
≤ 0,34 dB |
| -3dB di larghezza di banda |
≤ 0,51 dB |
| Arapporto di isolamento del canale di djacent |
≥ 25 dB |
| Nrapporto di isolamento del canale adiacente |
≥ 30 dB |
| Isolamento totale |
≥ 23dB |
| Piatto |
≤ 1,5 dB |
| Perdita di rendimento |
≥ 45 dB |
| Direttiva |
≥ 50 dB |
| Numero di slot occupato |
Supporto per il telaio della serie OSP3800, occupare 2 slot, 1U |
| Interfaccia ottica |
LC/UPC |
| Funzione di estensione |
Supporto banda C (C_EVEN) canale 40 e canale C_ODD (C_ODD) canale 40 attraverso Interleaver estendere a canale 80 |
| Consumo di potenza massimo |
3W |
| MTBF |
>100000 ore |
Imballaggio
FAQ:
1Quali sono i vostri prodotti principali?
Interruttore POE,interruttore POE industriale,interruttore Ethernet,WDM,OTN, bypass ottico
2Quali condizioni di pagamento accetta?
Possiamo accettare T/T, Paypal
3Quanto tempo posso aspettarmi per ottenere il campione?
Di solito entro 3 giorni, ma dipende dalle vostre esigenze.
4- Che ne dici della spedizione?
Forniremo le merci con espresso internazionale come FEDEX, DHL, UPS, TNT E così via
5- Che ne dici del servizio post-vendita?
Equipe Servizi Professionali, 24 ore su 24.
