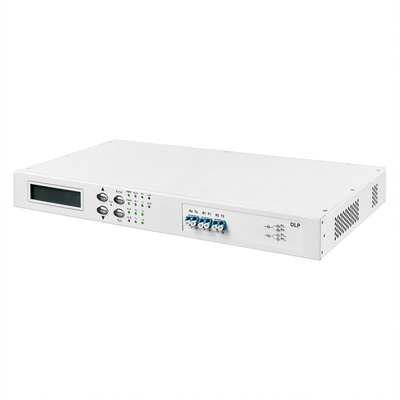

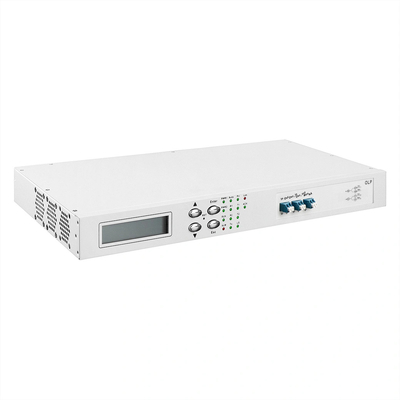

Sistema di protezione delle linee di fibra ottica Olycom OLP
Parametro
| Cassa |
Chassis 1U autonomo |
| Temperatura di funzionamento |
-5°C ∼+55°C |
| Umidità relativa |
5%-95% non condensante |
| Temperatura di conservazione |
-20°C 75°C |
| Fornitore di alimentazione |
Fornitore di alimentazione a doppia corrente AC 220V/5060Hz, DC ((-36-72V) |
| Dimensione |
Scaffale standard da 19' 1U (483*249*44mm) |
| Consumo di potenza massimo |
40 W |

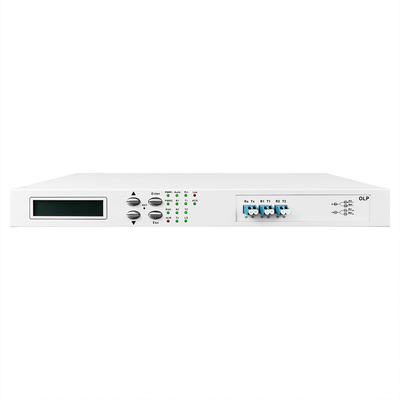

Pannello anteriore
Descrizione
1) Descrizione dell'interfaccia ottica: la flangia sul pannello dell'apparecchiatura è l'interfaccia del segnale.
2) Quando si rimuove il cavo di connessione in fibra ottica, coprirlo con un tappo antipolvere per evitare che oggetti duri, polvere o altri sporci toccino, danneggiino e contaminino la porta di uscita ottica.
3) Display LCD: visualizza la potenza ottica di ingresso e di uscita e altre informazioni correlate.
4) ▲Tastiera su; ▼Tastiera in basso; Tastiera Enter; OK; Tastiera Esc; Cancel.
5) RST: supporta il reset hardware e l'inizializzazione hardware tramite pulsanti di comando.
Pannello posteriore
Descrizione
1) Lo slot dell'alimentazione (PIU) si trova sul retro del dispositivo, supportando l'alternatore alternativo (APU) /DC (DPU) opzionale e 1+1 di riserva calda dell'alimentazione.
2) Indicatore luminoso: PWR: acceso: alimentazione normale; spento: nessuna alimentazione o anomalie.
3) Interfaccia Ethernet RJ45, porta seriale RS-232: interfaccia di comunicazione per le informazioni sui dati di monitoraggio del dispositivo.
Caratteristiche chiave
- Accorciare il tempo di interruzione della comunicazione, migliorare l'efficienza della manutenzione e ripristinare automaticamente la comunicazione in pochissimo tempo
- Ridurre le perdite causate da guasti di linea
- Aumentare l'affidabilità della rete di trasporto e migliorare la qualità del servizio degli operatori
- Programmazione arbitraria delle rotte di lavoro attive e di backup (manutenzione della linea, programmazione del taglio) senza interruzione dell'attività
- Display di supporto, monitoraggio in tempo reale della potenza di fibra ottica principale e di riserva e trasmissione trasparente
- Sostenere il controllo remoto e a corto raggio dell'intero sistema per facilitare la gestione e la manutenzione delle apparecchiature.
OLP: 1+1
Diagramma
Specificità
| Funzione |
Specificità |
| Intervallo di lunghezza d'onda di lavoro |
1260 nm ~ 1650 nm |
| Tipo di OLP |
OLP-1+1 (doppia trasmissione e ricezione selettiva) |
| Orario di cambio |
< 15 ms |
| Introduzione di perdite |
Percorso di lavoro |
< 4 dB |
| Percorso alternativo |
< 1,2 dB |
| Intervallo di potenza ottica del monitor |
-50 dBm ~ +25 dBm |
| Interfaccia ottica |
LC/UPC (facoltativo) |
| Consumo di potenza massimo |
5W |
| MTBF |
>100.000 ore |
Definizione dell'interfaccia
| Interfaccia |
Descrizione |
Funzione/connessione |
| Rx |
Interfaccia di uscita locale OLP |
Connettersi alla porta RX del dispositivo locale |
| Tc |
Interfaccia di ricezione locale OLP |
Connettersi alla porta TX del dispositivo locale |
| R1 |
Interfaccia di ricezione della rotta principale |
Connettersi al peer T1 |
| T1 |
Interfaccia di uscita della rotta principale |
Connessione al peer R1 |
| R2 |
Interfaccia di ricezione della rotta di backup |
Connettersi al peer T2 |
| T2 |
Interfaccia di uscita di percorso di backup |
Connettersi al peer R2 |
Definizione di indicatore
| Interfaccia |
Descrizione |
Funzione |
| PWR1/PWR2 |
Indicatore di potenza OLP |
Accesi, l'alimentazione OLP è normale.
Disattivato, mancato alimentatore
|
| Correre |
Indicatore del sistema OLP |
On, l'OLP sta funzionando normalmente
Disattivato, c'e' un guasto operativo.
|
| ACK |
Indicatore di ritorno delle istruzioni OLP |
Su, c'è un'istruzione per tornare
Non ci sono istruzioni per tornare indietro.
|
| Dati di riferimento |
Indicatore del segnale OLP |
Attivo, il segnale ottico è perso.
Disattivato, il segnale è perso.
|
| ALM |
Indicatore di allarme OLP |
Nessun segnale ottico o ingresso e uscita anomali |
| Auto |
Indicatore di modalità di funzionamento dell'OLP |
Attivo, funzionante in modalità automatica
Disattivato: in modalità manuale
|
| R1 |
Indicatore di ricezione della rotta principale OLP |
Accesi, ricezione normale.
Disattivato, ricezione anormale.
|
| R2 |
Indicatore di ricezione della rotta di riserva OLP |
Accesi, ricezione normale.
Disattivato, ricezione anormale.
|
| T1 |
Indicatore di uscita della rotta principale OLP |
Accesi, l'uscita è normale.
Disattivato, l'uscita è anormale.
|
| T2 |
Indicatore di uscita della rotta di riserva OLP |
Accesi, l'uscita è normale.
Disattivato, l'uscita è anormale.
|
| Pri |
Indicatore di funzionamento della rotta principale |
Sulla strada principale |
Impostazioni
1.Impostazione della modalità di lavoro
Il dispositivo offre due modalità di funzionamento: modalità manuale e modalità automatica.
La modalità manuale è utilizzata per la messa in servizio del dispositivo e la commutazione forzata.
(1) Selezione automatica e manuale tramite gestione della rete;
(2) Selezionare attraverso il pulsante del dispositivo, premere a lungo il pulsante del pannello del dispositivo fino a quando la luce automatica si spegne (funzionando in modo manuale) o si accende (funzionando in modo automatico)
Dopo che l'operatore ha completato l'operazione, l'apparecchiatura deve essere messa in modalità di funzionamento automatico, altrimenti possono verificarsi incidenti di guasto della protezione.
Nota: il dispositivo supporta il ritorno automatico dalla modalità manuale alla modalità automatica e il tempo di ritorno è di 5 minuti secondo l'impostazione di fabbrica predefinita.
2- Impostazioni del percorso principale.
Il dispositivo fornisce le impostazioni del percorso principale. I clienti possono selezionare R1 o R2 come percorso principale in base alle esigenze; il default di fabbrica è R1 come percorso principale
3.Impostazioni del percorso di lavoro
Il default di fabbrica R1 è il percorso di lavoro primario (Pri) e R2 è il percorso di lavoro di backup (Sec).
Quando il dispositivo è in modalità di funzionamento automatico, il dispositivo seleziona automaticamente un percorso di funzionamento in base alle condizioni della linea:
(1) Quando è disponibile un solo percorso: lavori sul canale corrispondente al percorso disponibile;
(2) Quando entrambe le vie sono disponibili: la via corrispondente alla via che funziona prima nel tempo (se si lavora sul canale di riserva,il dispositivo tornerà automaticamente al canale principale dopo 5 minuti, a condizione che il dispositivo sia attivato con la funzione di ricambio).
Quando si seleziona manualmente un percorso, impostare il dispositivo in modalità manuale e impostare il percorso di lavoro attraverso i pulsanti del pannello o la gestione della rete
4.Impostazione del valore di potenza soglia dell'interruttore
Il valore di potenza di soglia di commutazione iniziale del dispositivo è di -30 dBm. L'utente può effettuare le corrispondenti impostazioni in base al tipo di dispositivo e alla situazione effettiva della linea dell'altra parte.
Principio di base: il valore di potenza di soglia di commutazione è leggermente superiore al valore di potenza ricevuta minima dell'apparecchiatura di trasmissione ottica e la differenza è di 0,5 ~ 1 dB.(Il valore minimo di potenza ricevuta è subordinato alla garanzia di una normale trasmissione dell'intero servizio di sistema).
5Impostazioni della modalità di ricambio
Definizione di switchback: in modalità automatica, il dispositivo passa dallo stato di backup allo stato principale.in modalità "automatica senza ricambio", anche se sono soddisfatte le condizioni di ricambio (sia la rotta primaria che quella di riserva sono normali), la rotta di riserva non verrà automaticamente sostituita con la rotta principale.
6.Impostazione di ritardo di switchback
Quando il dispositivo è in modalità "switchback automatico", il percorso ottico è in stato di backup e il dispositivo funziona in modalità automatica;il dispositivo effettuerà il rilevamento della luce sui percorsi principali e di riserva in tempo realeSe rileva che la potenza ottica dei percorsi principali e di riserva è entro il tempo M (0~999 minuti), il dispositivo ritorna automaticamente allo stato principale (Pri).
Applicazione
Descrizione
L'OLP TX è collegato alla porta di emissione luminosa TX dell'apparecchiatura del cliente
RX è collegato alla porta di ricezione della luce RX dell'apparecchiatura del cliente
R1 è collegato al dispositivo OLP opposto T1 attraverso il cavo ottico
R2 è collegato al dispositivo OLP opposto T2
T1 è collegato al dispositivo OLP opposto R1
T2 è collegato all'estremità opposta.
