Casa /Prodotti/Sistema di trasmissione di WDM/400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde

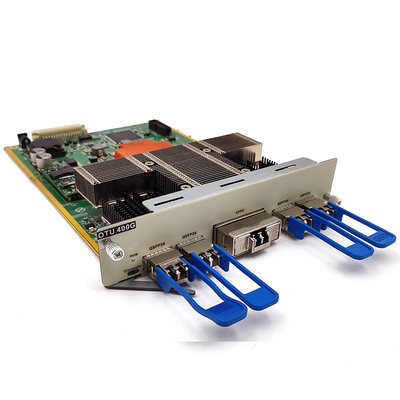

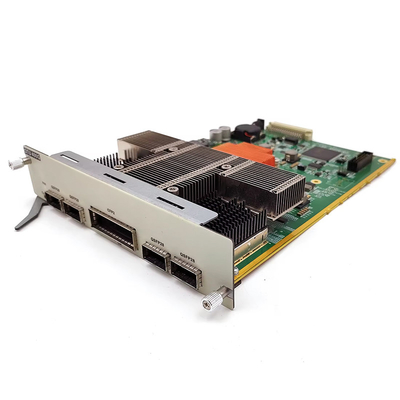

400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde

1pc
MOQ
Negoziabile
prezzo
400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Carta di servizio 400G OTU
Collegamento: 1*CFP2+4*QSFP28
Max Distance: 1200 KM
Lunghezza d'onda: 96ch, banda C
Evidenziare:

4*Quadro di servizio OTU QSFP28

,

400G CFP2 Card OTU Service Board

,

Corrispondenza con le carte CFP2
Informazioni di base
Luogo di origine: Shenzhen, Cina
Marca: Olycom
Certificazione: CE RoHS FCC ISO9001
Numero di modello: OM3800-400G
Documento: DWDM OTN SYSTEM OLYCOM.pdf
Termini di pagamento e spedizione
Imballaggi particolari: 1 pezzo in una scatola, 2 kg di G.W.
Tempi di consegna: 4~7 giorni
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 1500 pezzi/mese
Descrizione di prodotto

Olycom 400G Muxponder CFP 2 Unità di trasporto ottico DWDM



Introduzione



  1. La scheda di servizio 400G OTU supporta quattro accessi al servizio 100G, adotta tecnologie avanzate come la modulazione PDM-QPSK e la ricezione coerente,e supera gli effetti fisici della trasmissione dei sistemi di trasmissione ad alta velocità sui requisiti OSNR, tolleranza CD, tolleranza PMD e non linearità.
  2. Può realizzare il business 400G su 1.200 chilometri di trasmissione non-relè e l'interfaccia laterale della linea supporta il sintonizzabile a banda C a 96 onde (50 GHz).



Parametri del prodotto



Funzione Descrizione
Interfaccia

1. Interfacce lato cliente: 4, collegate in base a QSFP28

2Interfaccia laterale della linea: 1, basata su PDM-QPSK CFP2 collegato e coerente
Modalità di linea Sostenere la trasmissione trasparente del servizio 1 400G,che può convertire 4 canali di segnali ottici di servizio 100G sul lato del cliente in 1 canale di segnali ottici a lunghezza d'onda standard DWDM a velocità 400G
Modalità di ripetizione Supporto al relè elettrico a lunghezza d'onda 400G
Tipo di attività di sostegno

100GE

OTU4
Tecnologia WDM Supporto DWDM: banda C 50GHz 96 onde sintonizzabili
Tecnologia FEC Supporto SDFEC
Numero di slot occupati supportare il telaio della serie OM3800, occupando 2 slot (1U)
Funzione di gestione della rete

L supporto al monitoraggio in tempo reale dello stato di funzionamento del porto, tra cui: trasmissione di potenza ottica, ricezione di potenza ottica, temperatura, ecc.

L supporto alla funzione di loopback delle porte e alla funzione di spegnimento delle porte
Consumo di potenza massimo 50 W (compreso il modulo ottico)
MTBF >100.000 ore

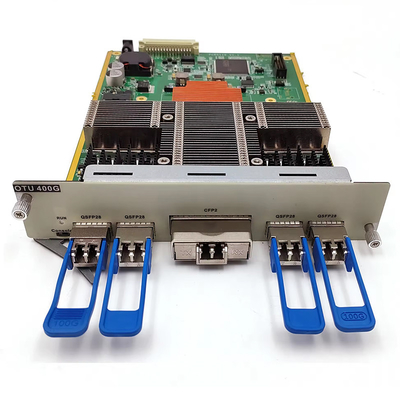

Interfaccia del prodotto



400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde 0



Articolo Interfaccia Descrizione
Interfaccia CFP2 Tc Interfaccia ottica di uscita del modulo
Rx Interfaccia ottica di ingresso del modulo
Interfaccia QSFP28 QSFP28 Interfaccia ottica di ingresso e uscita del modulo

Interfaccia Articolo Descrizione
Correre Indicatore di funzionamento della scheda OTU

On, il funzionamento dell'OTU è normale.

Disattivato, mancato funzionamento dell'OTU
QR1 Indicatore luminoso di ricezione laterale del modulo del ramo 1

Accesi, ricezione di luce normale.

Disattivato, ricezione di luce anormale.
QR2 Indicatore luminoso di lato del modulo del ramo 2

Accesi, ricezione di luce normale.

Disattivato, ricezione di luce anormale.
QR3 Indicatore di ricezione laterale della luce del modulo del ramo 3

Accesi, ricezione di luce normale.

Disattivato, ricezione di luce anormale.
QR4 Indicatore di ricezione laterale della luce del modulo del ramo 4

Accesi, ricezione di luce normale.

Disattivato, ricezione di luce anormale.
CR Indicatore di ricezione della luce del modulo laterale

Accesi, ricezione di luce normale.

Disattivato, ricezione di luce anormale.



Diagramma



400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde 1



Interfaccia di gestione delle carte OTU



400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde 2



  • Monitoraggio online in tempo reale dello stato di funzionamento del disco aziendale
  • Status del collegamento del modulo di monitoraggio on-line, stato del collegamento di porto
  • Modulo di monitoraggio in tempo reale di trasmissione e ricezione della potenza luminosa, velocità di funzionamento corrente
  • Supporto di lettura in tempo reale delle informazioni DDM del modulo ottico
  • Informazioni sulla lunghezza d'onda e sul canale del modulo di lettura di supporto



Configurazione della scheda OTU



1. Impostazione della soglia di allarme di potenza del dispositivo ricevente

La soglia di allarme di potenza di ricezione del modulo ottico può essere impostata tramite la gestione della rete.il dispositivo richiederà un allarme e avviserà il personale di manutenzione di prestare attenzione senza compromettere l'attività



2. Impostazione della modalità ALS

La funzione ALS può essere impostata tramite il sistema di gestione della rete.e il modulo ottico laterale stesso non emette luce.



400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde 3

400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde 4

400G Coherent CFP2 Card 4*QSFP28 OTU Service Board per la trasmissione in banda C sintonizzabile a 96 onde 5
