OM3800 Serie Plug and Play Web Management DWDM NMS Board
Caratteristiche del prodotto
- Adottare un processore ARM ad alta velocità, fornire una potente capacità di elaborazione dei dati, raccogliere informazioni sullo stato, eventi di allarme e parametri di prestazione di ogni modulo funzionale a singola scheda, convertire,processo e stoccaggio, e trasmette informazioni di controllo e gestione ad altri blocchi funzionali del dispositivo.
- Fornire un'interfaccia console per supportare il funzionamento del terminale di emulazione.
- Fornire 4 interfacce Ethernet RJ45, supportare la gestione grafica della rete SNMP basata su IP.
- Fornire 2 interfacce di modulo ottico SFP, supportare la gestione in banda delle apparecchiature, realizzare l'elaborazione di 2 canali di monitoraggio ottico,completare la ricezione e l'invio di segnali ottici di canale di monitoraggio ottico in ogni sito.
- Il modulo di gestione della rete supporta l'interscambio a caldo e non influenzerà il normale funzionamento del modulo aziendale corrente in caso di guasto
Specificità
| Funzione |
Descrizione |
| Porta seriale di gestione locale |
Supporto per 1 porta seriale di gestione locale micro-USB |
| Porta Ethernet di gestione remota |
Supporto per 4 interfacce Ethernet RJ45
la velocità di interfaccia è 10/100M adattabile
|
| Porta di monitoraggio ottico OSC |
Supporto di 2 porte ottiche SFP innescabili, l'interfaccia è di tipo LC |
| Metodo di gestione |
Supporto di CLI, Telnet, SNMP, Web e altri metodi di gestione della rete |
| Funzione di commutazione |
Supporto della funzione di comunicazione IP tra dispositivi per realizzare una gestione completa di più dispositivi |
| Protezione |
Lo scambio a caldo o il guasto della scheda di gestione della rete non influenzeranno l'attività esistente |
| Servizi di manutenzione |
Supporta l'aggiornamento online del software locale o remoto |
| Ripristinare |
Supporto dei pulsanti operativi per ripristinare l'hardware della scheda NMS locale |
| Inizializzazione |
Supporto dei pulsanti di funzionamento per inizializzare l'hardware della scheda NMS locale |
| Temperatura di funzionamento |
-10°C~+60°C |
| Umidità di lavoro |
5% ~ 95% |
| Numero di slot occupati |
Sostegno del telaio della serie completa OSP3800, occupando 1 slot, (0,5U) |
| Consumo di potenza massimo |
5W |
| MTBF |
>100.000 ore |
| Indirizzo IP predefinito di fabbrica |
192.168.1.188 |

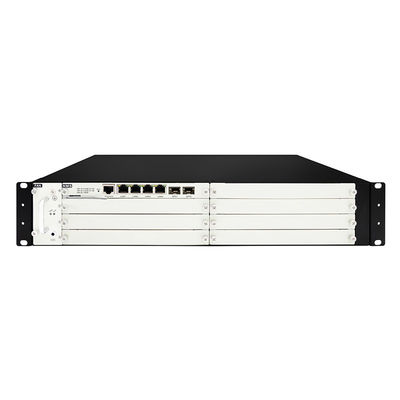

Foto del prodotto

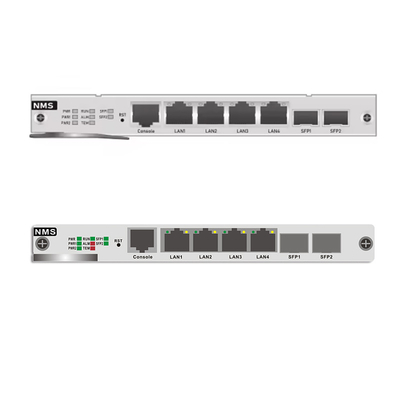

Definizione dell'interfaccia
| Articolo |
Stampa su schermo di interfaccia |
Descrizione/funzione |
|
Porta Ethernet
|
LAN1 |
connessione con il computer di gestione della rete attraverso il cavo di rete per realizzare la gestione dell'OSP3800 tramite il sistema di gestione della rete 4 interfacce LAN1, LAN2, LAN3, LAN4,realizzare la gestione in cascata di più elementi di rete e realizzare la trasmissione di informazioni di gestione della rete contemporaneamente. |
| LAN2 |
| LAN3 |
| LAN4 |
| Porta ottica SFP |
SFP1 |
Il cavo ottico di trasmissione è collegato attraverso l'interfaccia OSC per realizzare l'aggregazione delle informazioni di gestione della rete del nodo di ramificazione al centro di gestione della rete,e le doppie porte ottiche realizzano la trasmissione in due direzioni e realizzano la protezione 1 + 1 |
| SFP2 |
| Porta seriale |
CON |
Fornire una funzione di gestione della rete di porte seriali locali |
Descrizione degli indicatori
| Interfaccia |
Articolo |
Descrizione |
| PWR |
Indicatore di potenza NMS |
Accesi, l'alimentazione NMS è normale, spenti, guasto dell'alimentazione |
| PWR1/PWR2 |
Indicatore di potenza del dispositivo |
Attivato, l'alimentazione del dispositivo è normale, spento, guasto dell'alimentazione |
| Correre |
Indicatore del sistema NMS |
Attivo, funzionamento NMS normale, spento, fallimento dell'operazione NMS |
| ALM |
Indicatore di allarme |
1.on: tipo di rack di allarme sconosciuto
2.on: eventuale allarme di interruzione di corrente
3.on: allarme di guasto del ventilatore
4.on:allarme di temperatura
5.on: allarme di messaggio di carta sconosciuto
|
| TEM |
Indicatore di avvertimento di temperatura |
Quando la temperatura di lavoro è superiore al valore configurato, dà un allarme |
| SFP1 |
Indicatore ottico della porta 1 |
Flashing, il collegamento dati è normale, spento, il collegamento dati non è normale |
| SFP2 |
Indicatore della porta ottica 2 |
Flashing, il collegamento dati è normale, spento, il collegamento dati non è normale |

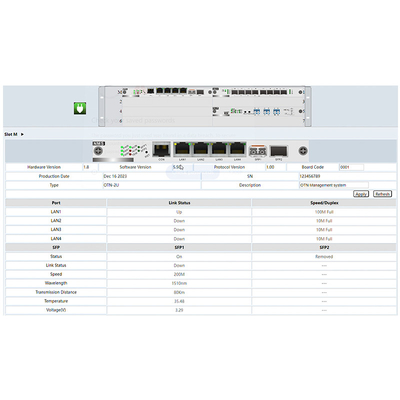

Foto GUI
